Name: Siemens 3RH2344-2BB40 Hilfsschütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 1742404
Availability: BackOrder

Ein elektrischer Schütz mit mehreren Anschlüssen, Teil der Siemens SIRIUS-Serie, verwendet in Schaltanlagen zur Motorsteuerung.

Offener Schaltschrank mit mehreren Reihen von elektrischen Komponenten und Verkabelungen. Hauptbestandteil in Industrieanlagen.

'Diagramm von verschiedenen Schützen und Adaptern mit Farblegenden. Zeigt Verkabelungsoptionen und Anschlüsse für Hilfs- und Koppelschütze.'

'Klemmenplan eines elektrischen Geräts mit Nummerierung von 13 bis 14 bis 82, Verbindungen und Schaltplussymbol A1+ und A2-.'

Technische Zeichnung eines elektronischen Bauteils mit drei Ansichten: Vorderansicht zeigt Schaltkreis, Seiten- und Draufsicht zeigen Maße.

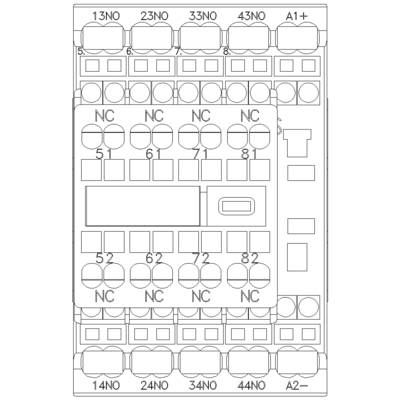

Ein elektrisches Schaltrelais mit mehreren Anschlüssen, nummeriert von 13 bis 83 und beschriftet als 'NO' und 'NC'.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2344-2BB40

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 59.95 / Stück)

CHF 59.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 4S+4Ö, DC 24V, S00, Federzuganschluss

DC-Hilfsschütz,DC-Schütz,Gleichspannungsschütz,Gleichstromschütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2344-2BB40

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Öffner
4 Schließer

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 121 mm

Abm.: (B x H x T) 45 x 70 x 121 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 4

: 3 A

: Federzuganschluss

: DC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Verpackungsart

Siemens 3RH1921-1CD01 Hilfsschalterblock 1 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698904

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

Siemens 3RH1921-1DA11 Hilfsschalterblock Sofortschaltend Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698905

Lieferung Do., 5. Nov.

13 StückConrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-1EA11 Hilfsschalterblock Sofortschaltend steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698906

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Siemens 3RH1921-1KA02 Hilfsschalterblock Sofortschaltend 2 Öffner mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1704506

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Single

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-1XA22-0MA0 Hilfsschalterblock Sofortschaltend mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744067

Lieferung Fr., 6. Nov.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

Siemens 3RH1921-2DA11 Hilfsschalterblock mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699096

Lieferung Do., 5. Nov.

11 StückConrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-2DE11 Hilfsschalter mit Gehäuse Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744068

Lieferung Do., 5. Nov.

2 StückConrad Electronic

Hilfsschalter

Single

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RH1921-2EA20 Hilfsschalterblock Sofortschaltend 2 Schließer steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704507

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Siemens 3RH1921-2EE02 Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744069

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RH1921-2JE11 Hilfsschalter Sofortschaltend mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744075

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalter

Single

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742404 Siemens 3RH2344-2BB40 Hilfsschütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742404 Siemens 3RH2344-2BB40 Hilfsschütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 4 S + 4 Ö, DC 24 V, Baugröße S00, Federzuganschluss, Hilfsschalter lösbar Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S+4Ö 24VDC S00 3RH2344-2BB40, Verpackungseinheit: 1 Stk., EAN: 4011209848689

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S+4Ö 24VDC S00 3RH2344-2BB40, Verpackungseinheit: 1 Stk., EAN: 4011209848689

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
