Name: Siemens 3RH2271-2BB40 Hilfsschütz 4 W Passend für Marke (Relais): Siemens Single 1 St.
Brand: Siemens
SKU: 2862358
Availability: BackOrder

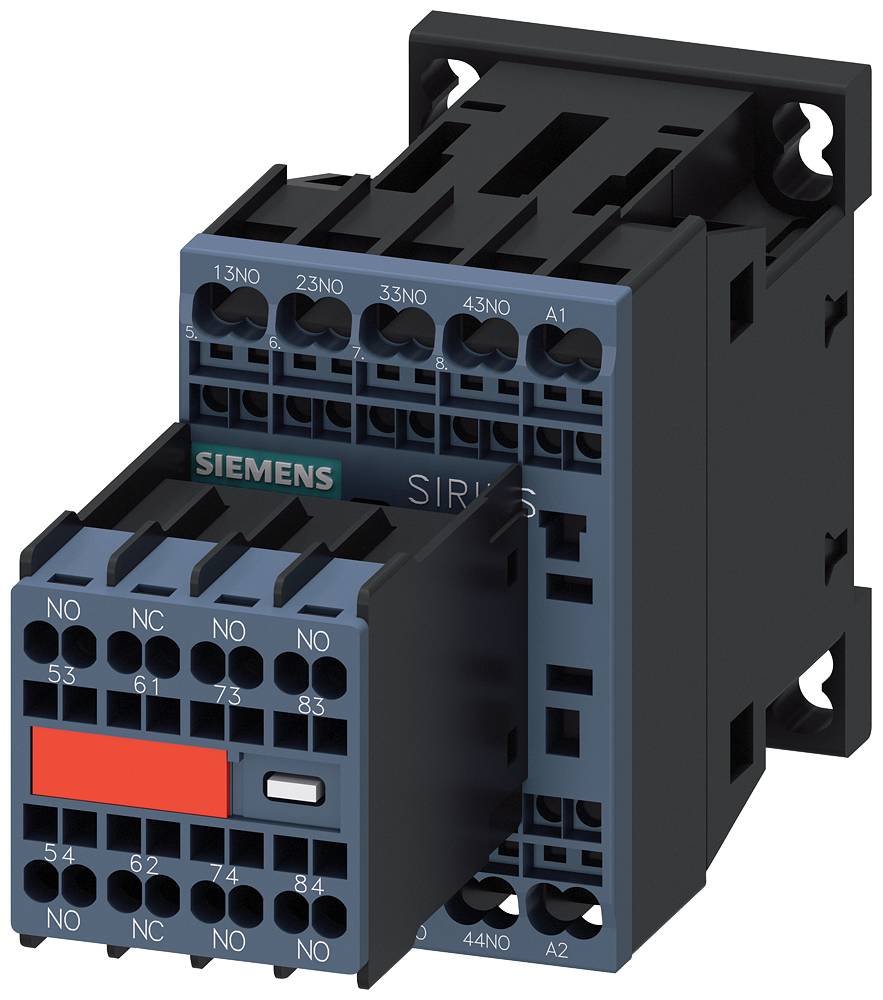

Abgebildet ist ein Siemens SIRIUS Schütz, ein elektrisches Schaltgerät, genutzt in industriellen Anwendungen zur Steuerung von Motoren.

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Leistung

4 W

Anschluss

Federzuganschluss

Verpackungsart

Single

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 75.95 / Stück)

CHF 75.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anteil gefahrbringender Ausfälle / bei hoher Anforderungsrate: 73
Anteil gefahrbringender Ausfälle / bei niedriger Anforderungsrate: 40
Anzugsleistung / der Magnetspule / bei DC: 4 W
Halteleistung / der Magnetspule / bei DC: 4 W
Aufstellungshöhe / bei Höhe über NN / maximal: 2000 m
Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hilfsschalters / erforderlich: Sicherung gL/gG: 10 A
Berührungsschutz / frontseitig: fingersicher bei senkrechter Berührung von vorne
Einbaulage: bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
Schalthäufigkeit / bei AC-12 / maximal [1/h]: 1000
Schalthäufigkeit / bei AC-14 / maximal [1/h]: 1000
Schalthäufigkeit / bei AC-15 / maximal [1/h]: 1000
Schalthäufigkeit / bei DC-12 / maximal [1/h]: 1000
Schalthäufigkeit / bei DC-13 / maximal [1/h]: 1000
Produktfunktion / Zwangsführung: ja
Anwendungsbereich: zum Schalten der Steuersignale im Steuerstromkreis
Stoßspannungsfestigkeit: 6 kV
Verschmutzungsgrad: 3
Ausführung des Leitungsschutzschalters / für Kurzschlussschutz des Hilfsstromkreises / bis 230 V: C-Charakteristik: 6 A; 0,4 kA
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 12)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 4 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / ohne Aderendbearbeitung: 2x (0,5 ... 2,5 mm²)

Verpackungsart: Single

Produkt-Art: Hilfsschütz

Typ: 3RH2271-2BB40

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 7 Schließer
1 Öffner

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

: 4 W

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schraubbefestigung
Schnappbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

Ansprechzeit: 13 ms

Abfallzeit: 100 ms

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 121 mm

Abm.: (B x H x T) 45 x 70 x 121 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862358 Siemens 3RH2271-2BB40 Hilfsschütz 4 W Passend für Marke (Relais): Siemens Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862358 Siemens 3RH2271-2BB40 Hilfsschütz 4 W Passend für Marke (Relais): Siemens Single 1 St.

Beschreibung

Hilfsschütz, 7 S + 1 Ö, DC 24 V, Baugröße S00, Federzuganschluss, Hilfsschalter unlösbar Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
