Siemens 3RH2140-2AN20 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Ein elektrisches Schütz von Siemens aus der Serie Sirius zeigt Anschlussklemmen für verschiedene Stromkreise, geeignet für Automatisierung.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt geordnete Kabel und elektronische Geräte zur Steuerung und Verteilung elektrischer Energie.

'Schaltbild von Hilfsschützen und Zubehör: zeigt Anschlussmöglichkeiten und Adapteroptionen für verschiedene Konfigurationen.'

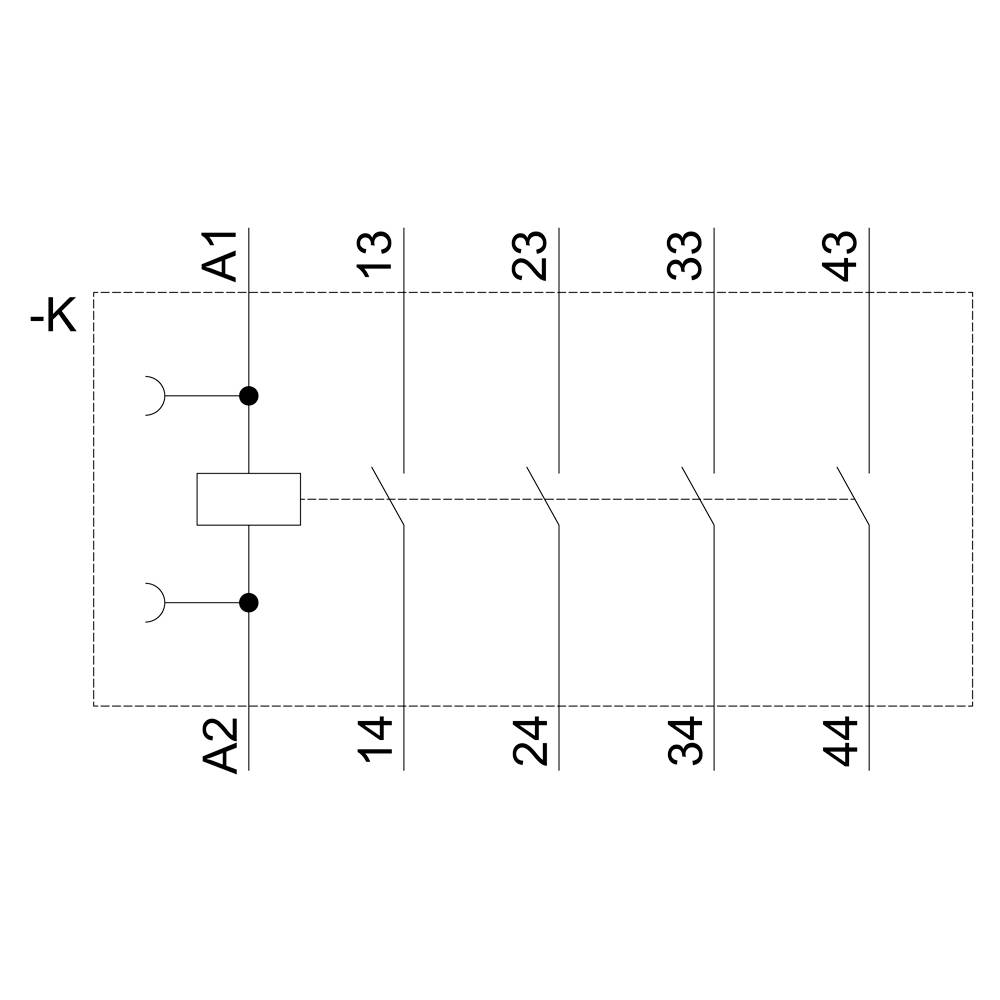

Schaltplan eines Relais mit Spule zwischen A1 und A2, sowie Kontakten 13, 23, 33, 43 für den Eingang und 14, 24, 34, 44 für den Ausgang.

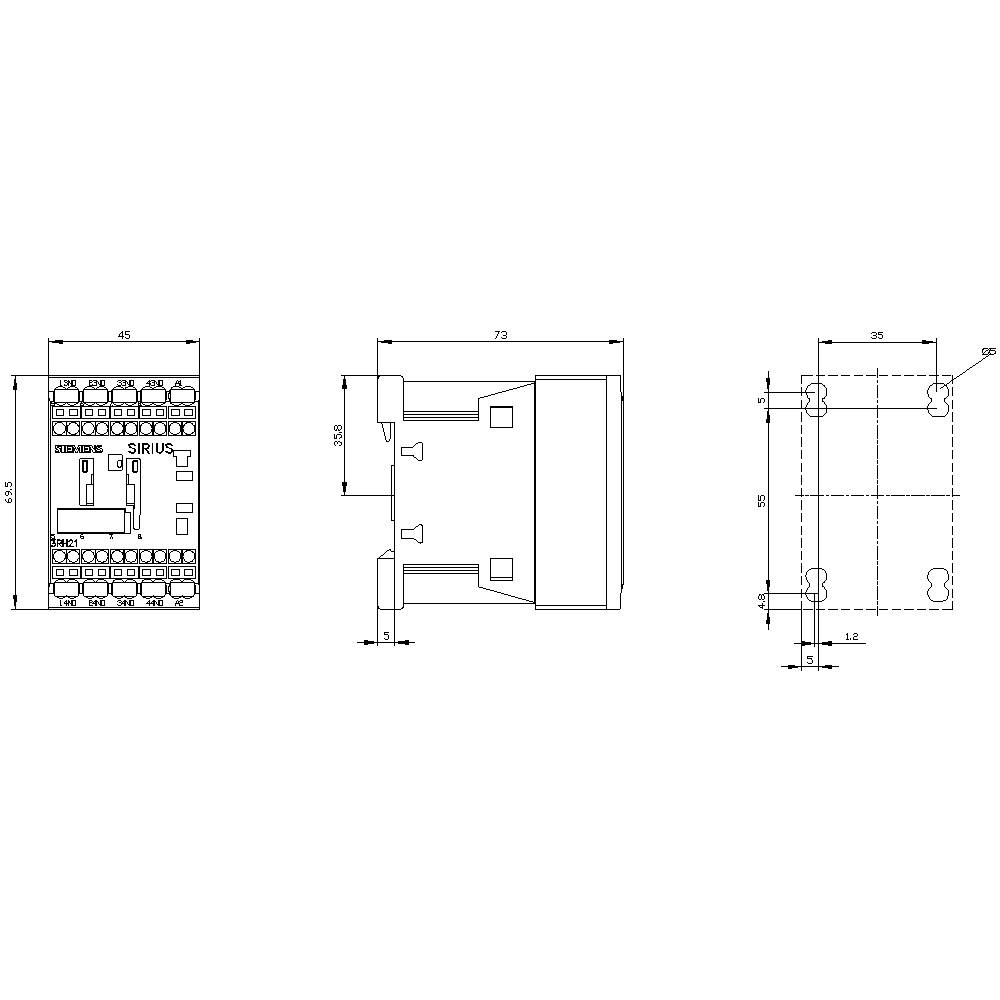

'Technische Zeichnung eines elektronischen Bauteils mit drei Ansichten: Frontalansicht, Seitenansicht und Draufsicht, alle mit Maßangaben.'

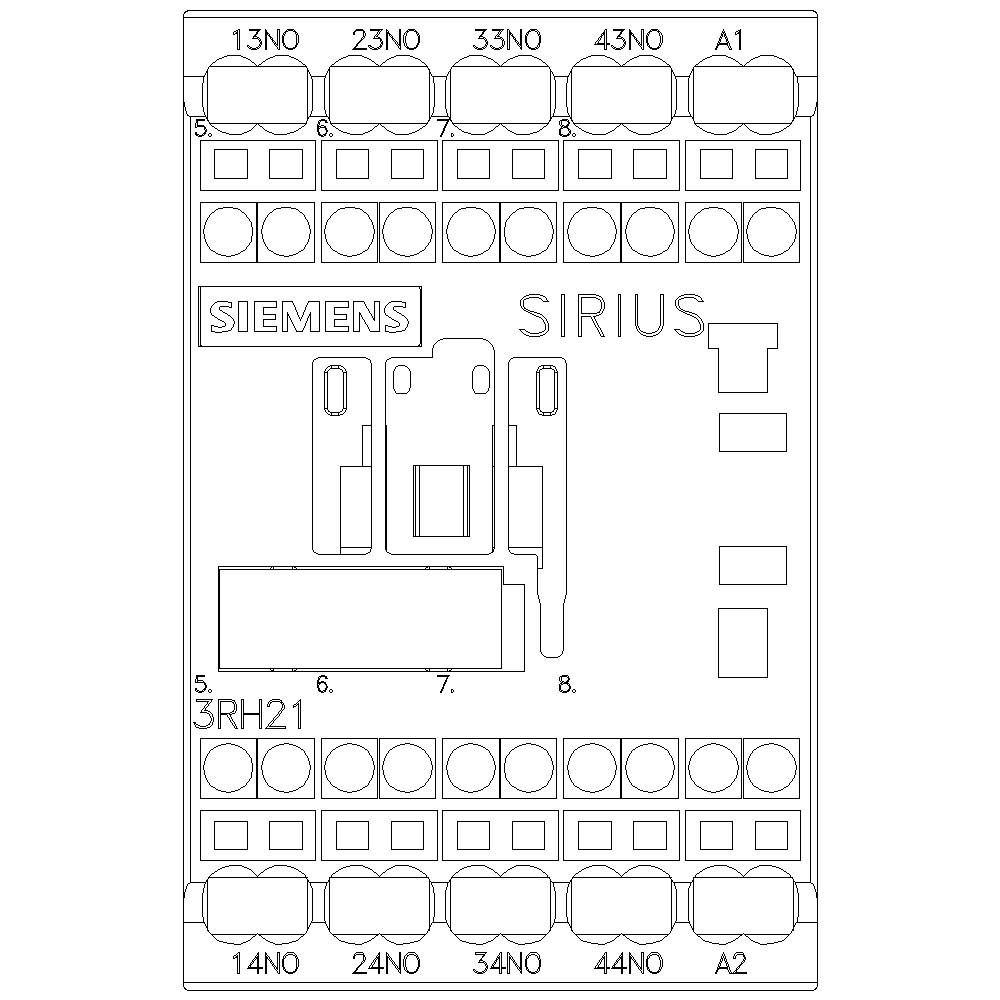

'Verdrahtungsplan eines Siemens SIRIUS 3RH21 Relais mit Anschlüssen gekennzeichnet als 13NO, 23NO, 33NO, 43NO, A1, A2, 14NO, 24NO, 34NO, 44NO.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2140-2AN20

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Anzahl

Stück

Gesamt (CHF 46.21 / Stück)

CHF 46.21

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 4S, AC 220V, 50/60Hz, S00, Federzuganschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Unser Service für Sie

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2140-2AN20

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (max.): 220 V/AC

Steuerspannungs-Bereich: 220 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 3 A

: Federzuganschluss

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1742377 Siemens 3RH2140-2AN20 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742377 Siemens 3RH2140-2AN20 Hilfsschütz 4 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 4 S, AC 220 V, 50 / 60 Hz, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S 220VAC 50/60Hz 3RH2140-2AN20, Verpackungseinheit: 1 Stk., EAN: 4011209848542

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
