Name: Siemens 3RH1921-1EA02 Hilfsschalter 2 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 2862254
Availability: BackOrder

Ein graues, elektronisches Schaltmodul mit Anschlussklemmen und Beschriftung '71, 81, 82, NC, ON'.

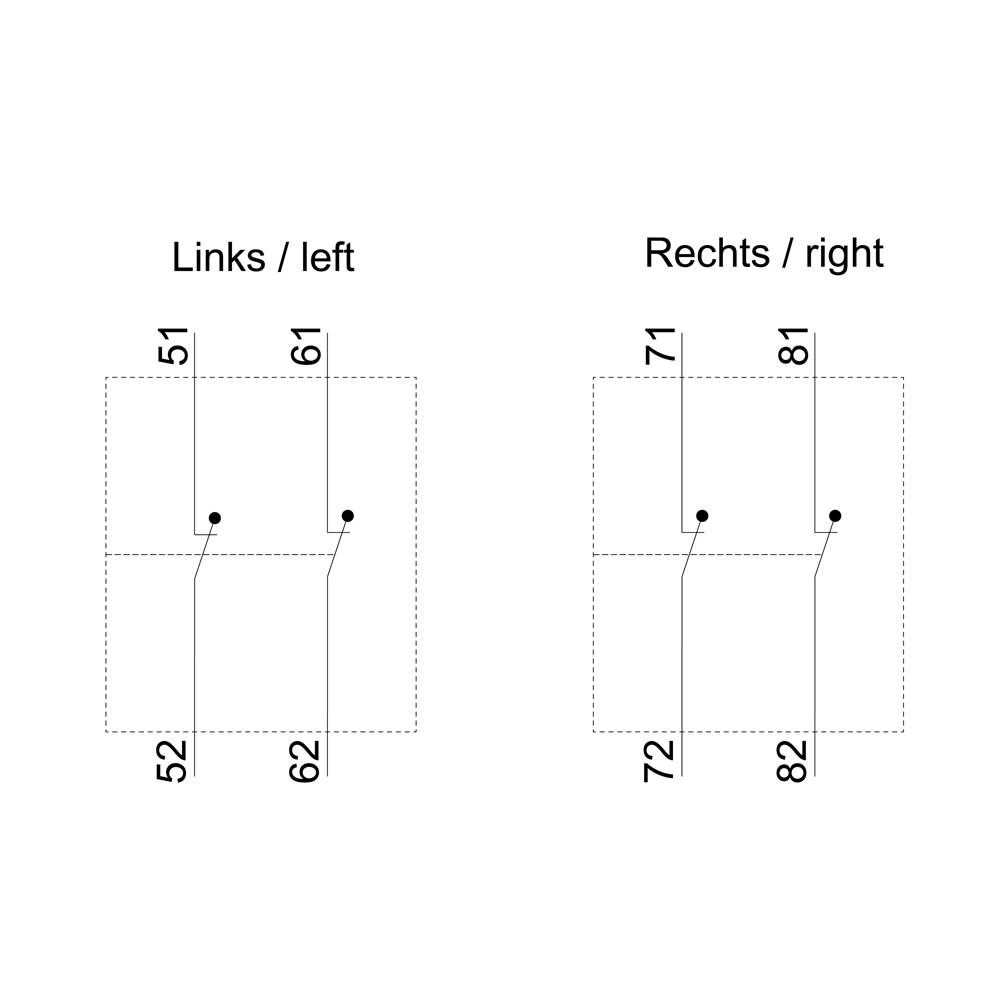

'Links' zeigt zwei senkrechte Linien mit Punkten bei 51, 52, 61, 62. 'Rechts' zeigt zwei senkrechte Linien mit Punkten bei 71, 72, 81, 82.

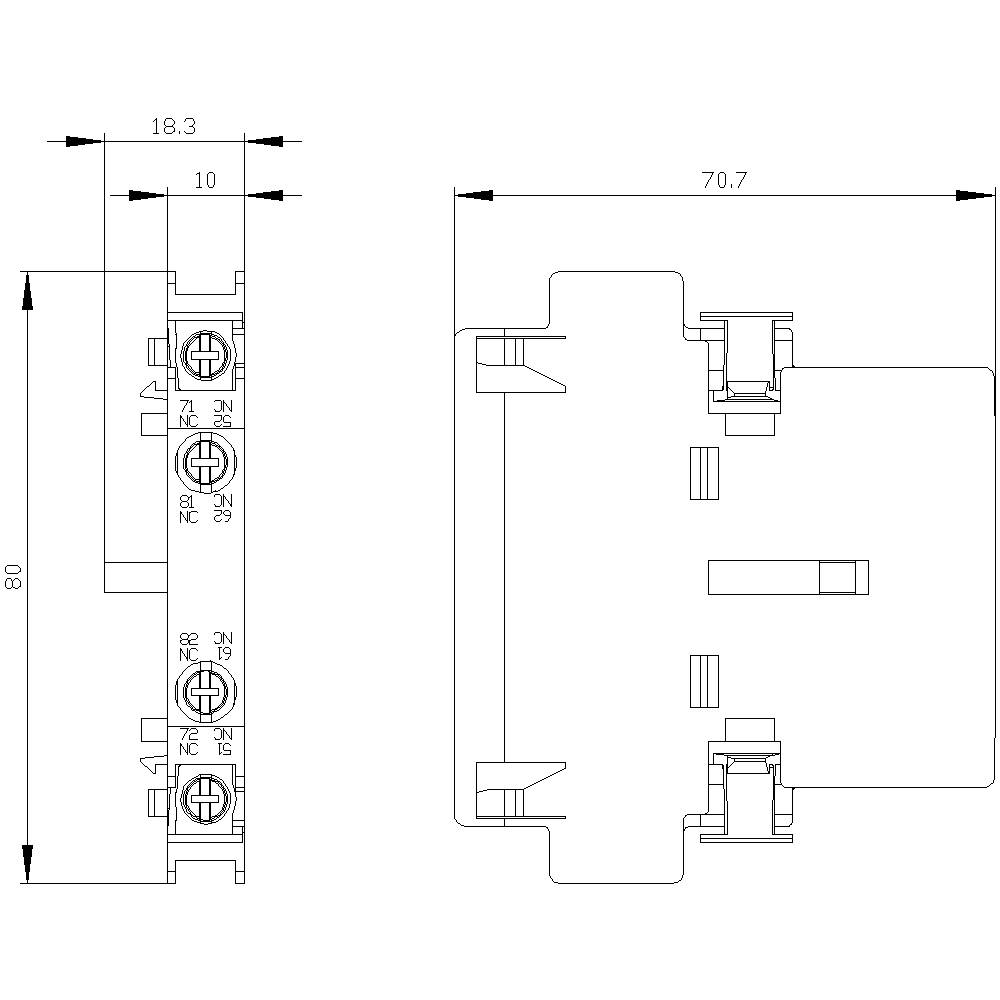

Technische Zeichnung eines elektrischen Schaltgeräts mit Abmessungen: Breite 18,3 mm, Höhe 80 mm, Tiefe 70,7 mm. Seiten- und Vorderansicht.

1/3

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RH1921-1EA02

Baugröße

Kontaktart

2 Öffner

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 12.95 / Stück)

CHF 12.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 2Ö, DIN EN50005, 10mm, Bgr. S0-S12 für Motorschütze, 2pol.

3RH,Einbaugerät,Hilfsbaustein,Hilfsblock,Hilfskontaktblock,Hilfsschalter,Hilfsschalterbaustein,Hilfsschalterblock,Hilfsschaltglied,Kontaktblock

Technische Daten

Ausführung des Produkts: erster seitlich anbaubar
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT1
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Hilfsschalter

Typ: 3RH1921-1EA02

Baugröße: S0

Kontaktart: 2 Öffner

Hilfskontaktart: 2 Öffner

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 10 mm

Höhe: 80 mm

Tiefe: 71 mm

Abm.: (B x H x T) 10 x 80 x 71 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2862254 Siemens 3RH1921-1EA02 Hilfsschalter 2 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862254 Siemens 3RH1921-1EA02 Hilfsschalter 2 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.

Beschreibung

erster seitlicher Hilfsschalter 2 Öffner, Schraubanschluss, für Schütze 3RT1 Hilfsschalter SIRIUS 3RH19 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Dieser Hilfsschalter 3RH19 kann ohne Werkzeug auf die Schütze 3RT1 der Baugrößen S0-S12 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
