Name: Siemens 3RF2320-3DA02 Halbleiterschütz 1 Schließer 20 W 20 A Kurzschlussfest mit B-Automat Passend für Marke (Relais): S
Brand: Siemens
SKU: 1430896
Availability: BackOrder

Elektronisches Gerät mit Kühlrippen und Schraubanschlüssen. Geeignet für die Steuerung oder Montage in elektrischen Systemen.

Elektrischer Schaltschrank mit offenem Türpanel, zeigt verschiedene elektrische Komponenten und Verkabelungen auf mehreren Ebenen.

Schaltplan eines elektrischen Geräts mit Dioden, Anschlüssen 1L, 2T, A1, A2, und Schutzleiter PE, innerhalb einer gestrichelten Box.

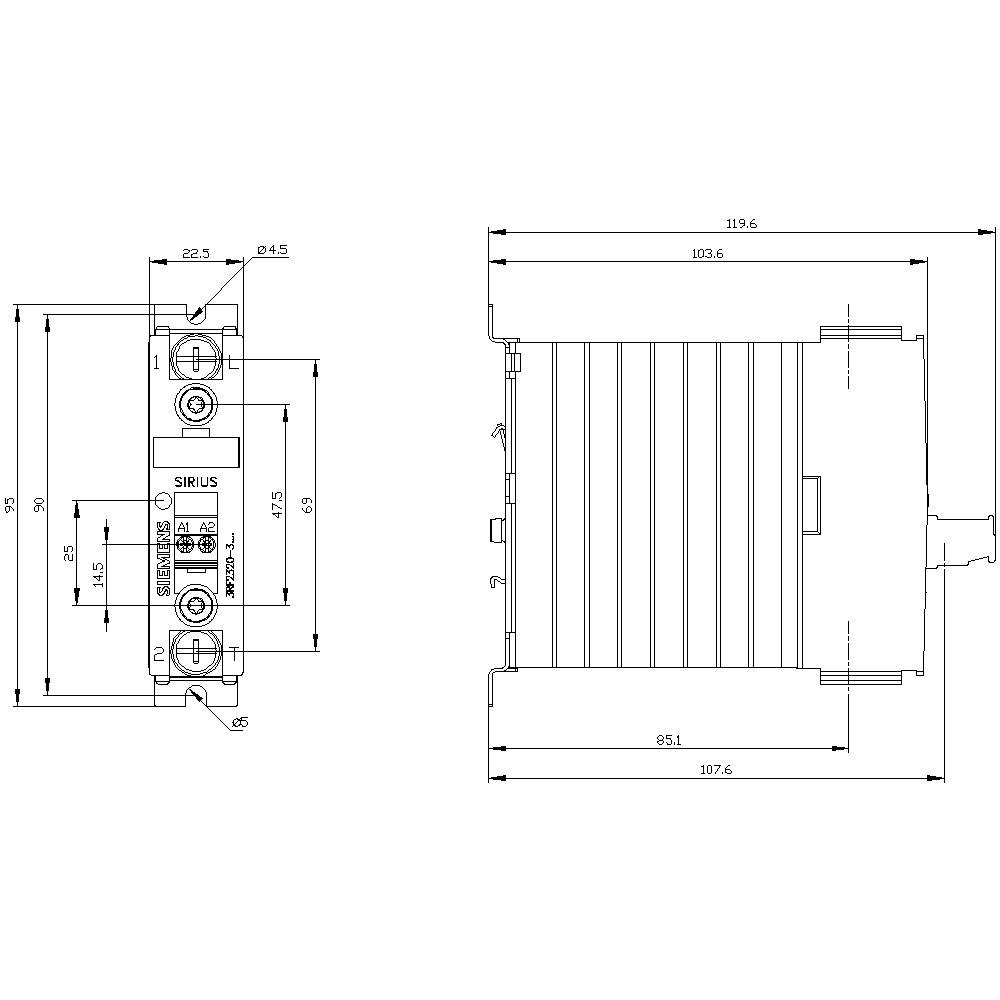

Technische Zeichnung eines elektronischen Bauteils mit Maßen, Kabelanschlussdetails und Produktkennzeichnung 'SIRIUS'.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

1polig

Laststrom

20 A

Leistung

20 W

Anschluss

Ringöse 5 mm

Ringöse 3 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 15. Dez.

Anzahl

Stück

Gesamt (CHF 91.95 / Stück)

CHF 91.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 20A 24-230V/24V DC kurzschlussfest

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Gewicht: 239 g
Verlustleistung: 20 W

Verpackungsart: Piece

Produkt-Art: Halbleiterschütz

Typ: 3RF2320-3DA02

Polzahl: 1polig

Kontaktart: 1 Schließer

Hilfskontaktart: 1 Schließer

Steuerspannung (min.): 15 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 15 - 24 V/DC

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 230 V/AC

Dauerstrom (max.): 20 A

Laststrom: 20 A

: 20 W

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: Kurzschlussfest mit B-Automat

Montageart: Hutschiene

Anschluss: Ringöse 5 mm
Ringöse 3 mm

Ansprechzeit: 1 ms

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 123.5 mm

Abm.: (B x H x T) 22.5 x 100 x 123.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: TRUE

: 20 A

: DC

: 20 A

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Laststrom

Polzahl

Leistung

Siemens 3RF2310-1AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430851

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Siemens 3RF2310-1AA04-0KN0 Halbleiterschütz Nullspannungsschaltend 1 Schließer 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430913

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RF2310-1AA06 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430844

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RF2310-1AA12 Halbleiterschütz 1 Schließer Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744353

Lieferung Di., 15. Dez.

Conrad Electronic

1polig

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens 3RF2310-1AA14 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430888

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Siemens 3RF2310-1AA24 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430914

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Siemens 3RF2310-1AA26 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1430877

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RF2310-1AA44 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430943

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Siemens 3RF2310-1AA45 Halbleiterschütz Nullspannungsschaltend 1 Schließer 11 W 10.5 A mit Gehäuse Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1430944

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3RF2310-1BA02 Halbleiterschütz Sofortschaltend 1 Schließer 11 W 10.5 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431369

Lieferung Di., 15. Dez.

Conrad Electronic

10.5 A

1polig

11 W

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1430896 Siemens 3RF2320-3DA02 Halbleiterschütz 1 Schließer 20 W 20 A Kurzschlussfest mit B-Automat Passend für Marke (Relais): S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430896 Siemens 3RF2320-3DA02 Halbleiterschütz 1 Schließer 20 W 20 A Kurzschlussfest mit B-Automat Passend für Marke (Relais): S

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 24-230 V / DC 24 V kurzschlussfest mit B-Automat Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
