Name: Siemens 3RA2318-8XE30-1BB4 Wendeschützkombination 3 Schließer 690 V/AC 11 A Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1701501
Availability: BackOrder

Zwei schwarze Siemens SIRIUS Schütze in einem elektrischen Schaltschrank, jeweils mit mehreren Anschlusspunkten auf der Vorderseite.

Ein geöffneter Schaltschrank mit verschiedenen elektronischen Komponenten und Verkabelungen, die in Reihen angeordnet sind.

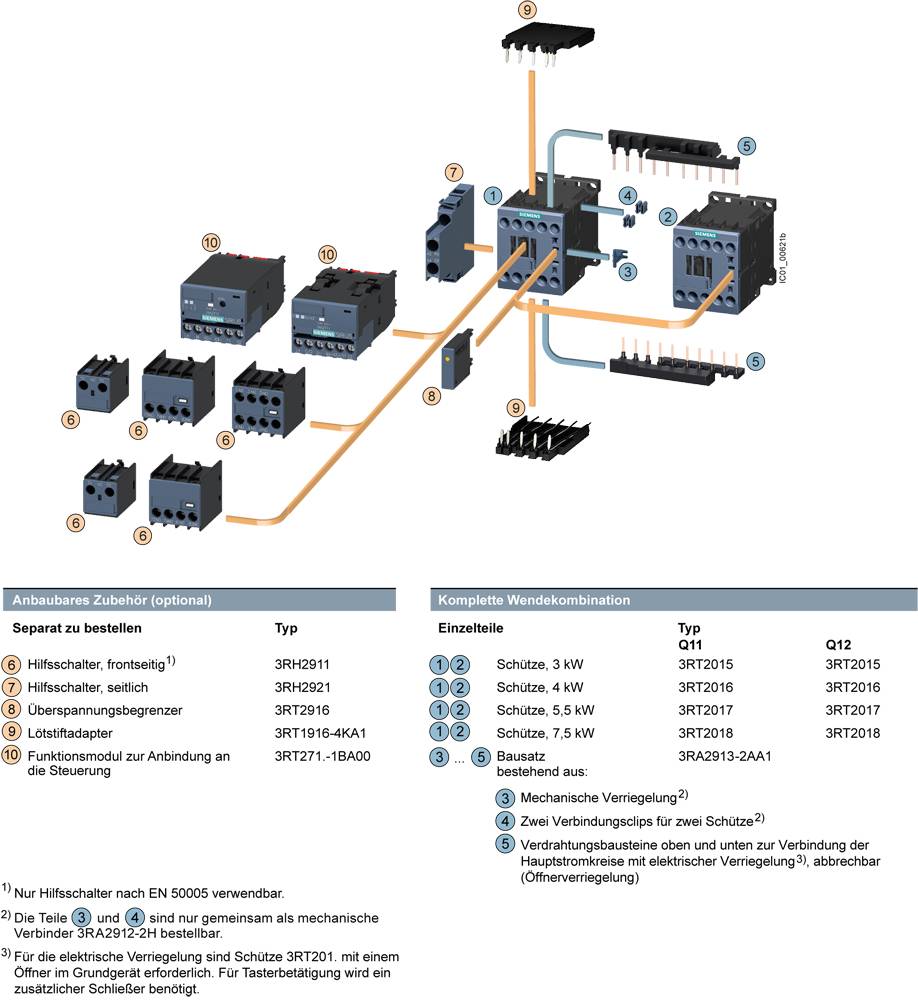

'Diagramm einer Wendekombination mit Zubehör und Einzelteilen, inklusive Schütze, Hilfsschalter, Überlastrelais und Verbindungen.'

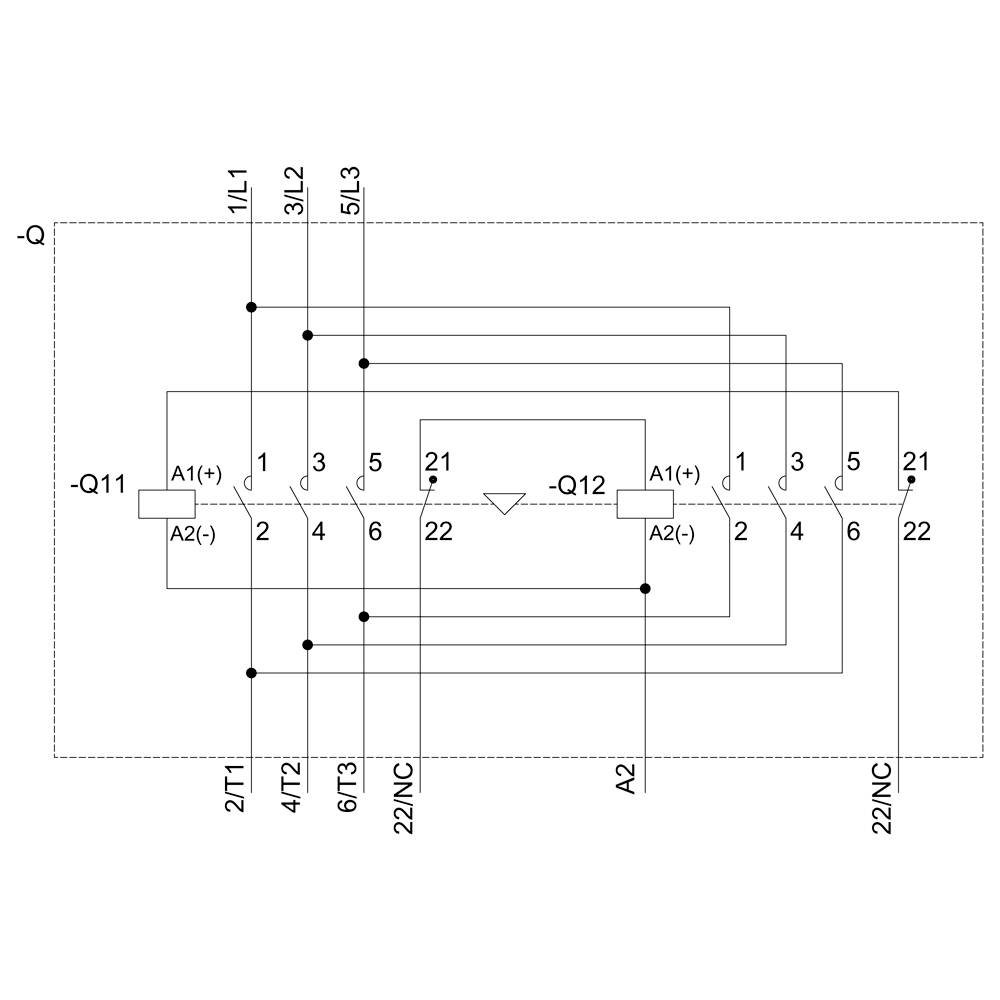

Schaltplan eines elektrischen Systems mit verschiedenen Verbindungen, Relais und Komponentenbezeichnungen wie Q11, Q12, A1(+) und A2(-).

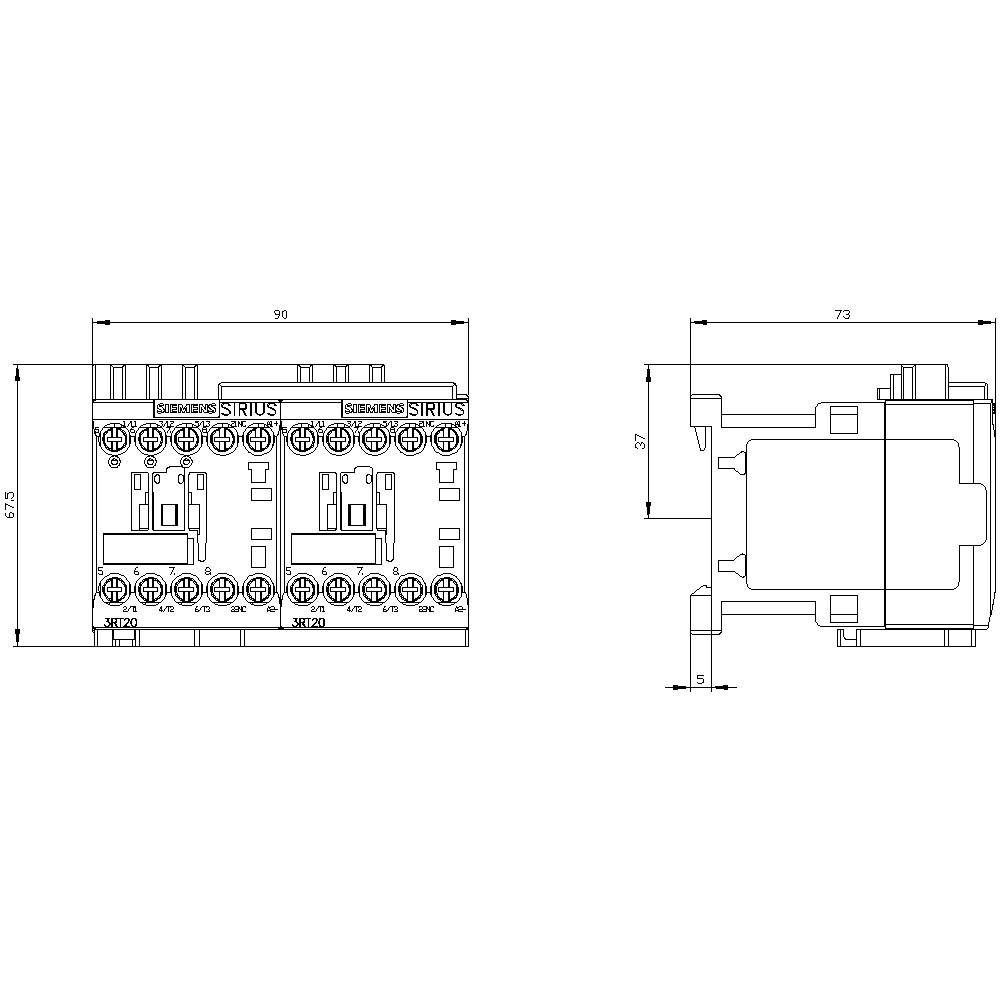

'Technische Zeichnung eines elektrischen Schützes mit Abmessungen: 90 mm Breite, 67,5 mm Höhe. Seitliche Ansicht zeigt 73 mm Länge.'

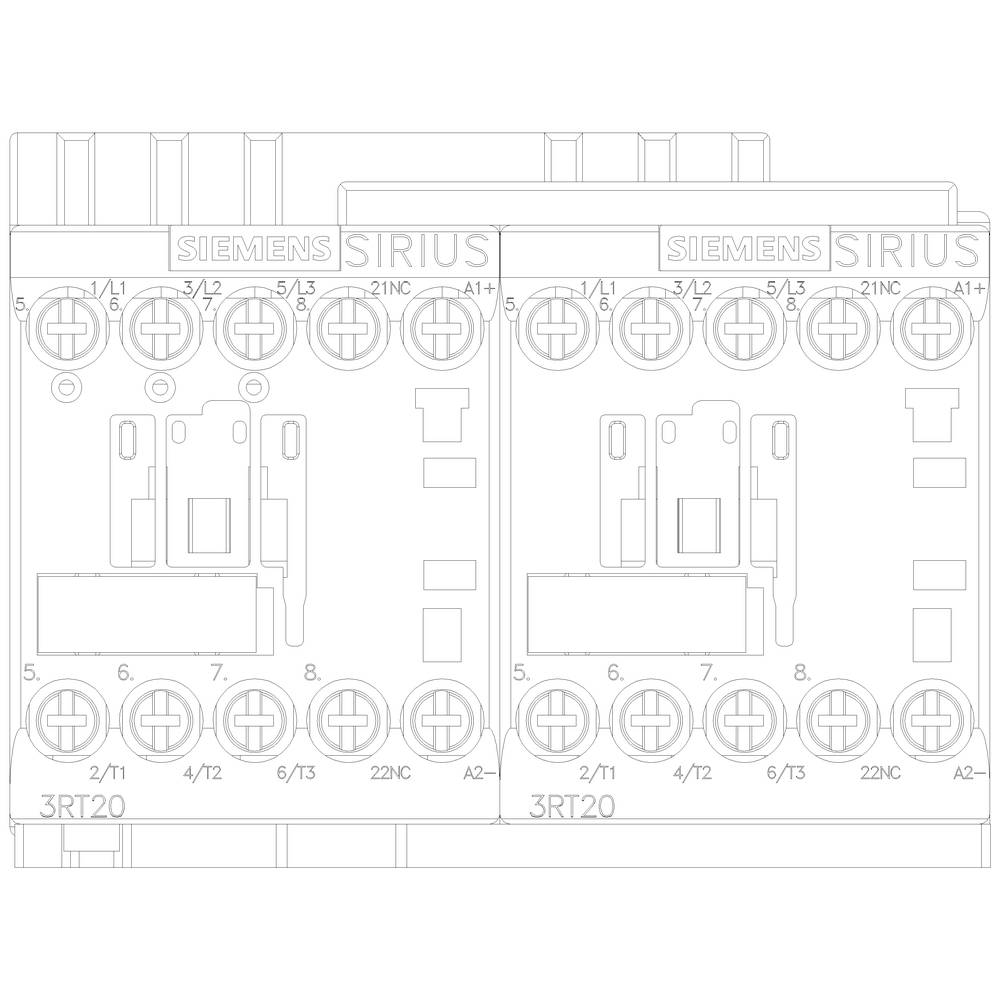

Technische Zeichnung von zwei Siemens SIRIUS 3RT20 Schützen, mit Anschlüssen und Schaltkreisen, detaillierte Frontansicht.

1/6

Abbildung ähnlich

Produkt-Art

Wendeschützkombination

Polzahl

3polig

Nennspannung

690 V/AC

Laststrom

11 A

Anschluss

Schrauben

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Anzahl

Stück

Gesamt (CHF 199.95 / Stück)

CHF 231.95

-14 %

CHF 199.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wendekombination mit I/O-Link, AC3, 7,5kW/400V, DC24V 3pol. S00

Kombination,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Wendekombination

Unser Service für Sie

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Wendeschützkombination

Typ: 3RA2318-8XE30-1BB4

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 16 A

Laststrom: 11 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 68 mm

Tiefe: 73 mm

Abm.: (B x H x T) 90 x 68 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Wendeschütz

: 7.5 kW

: 3

: 0

: 16 A

: 24-24 V

: IP20

: Schraubanschluss

: DC

: sonstige

: 7.355

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Laststrom

Leistung

Nennspannung

Polzahl

Produkt-Art

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744500

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

3 kW

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704758

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

3 kW

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744501

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

3 kW

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699327

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702108

Lieferung Di., 24. Nov.

Conrad Electronic

6.1 A

3 kW

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699328

Lieferung Di., 24. Nov.

Conrad Electronic

6.1 A

3 kW

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699329

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

3 kW

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744502

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744503

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1744504

Lieferung Do., 26. Nov.

Conrad Electronic

6.1 A

3 kW

690 V/AC

3polig

Wendeschützkombination

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1701501 Siemens 3RA2318-8XE30-1BB4 Wendeschützkombination 3 Schließer 690 V/AC 11 A Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1701501 Siemens 3RA2318-8XE30-1BB4 Wendeschützkombination 3 Schließer 690 V/AC 11 A Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Wendekombination, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3-polig, DC 24 V, Schraubanschluss, elektrische und mechanische Verriegelung, mit Spannungsabgriff für 3RA27 Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.
Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
