Name: Siemens 3NW7262 3NW7262 Zylindersicherungshalter mit Kennmelder 100 A 690 V/AC 1 St.
Brand: Siemens
SKU: 1736278
Availability: BackOrder

Ein vierpoliger Leistungsschalter von Siemens mit weißen und grauen Elementen, für den Einsatz in elektrischen Systemen.

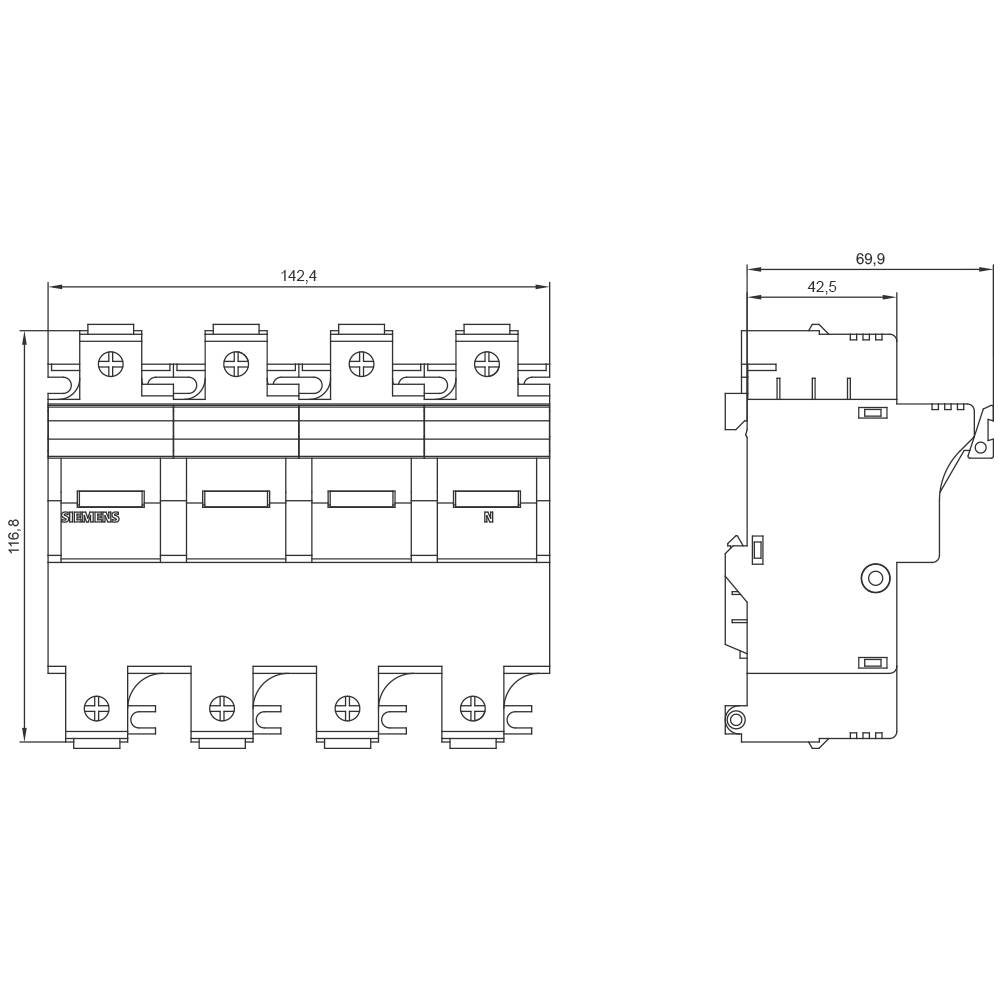

Technische Zeichnung eines elektrischen Schalters mit Abmessungen: Breite 142,4 mm, Höhe 114,8 mm, Tiefe 69,9 mm. Seiten- und Vorderansicht.

1/2

Abbildung ähnlich

Produkt-Art

Zylindersicherungshalter

Nennspannung

690 V/AC

Nennstrom - gerundet

100 A

Montageart

Hutschiene

Besonderheiten

mit Kennmelder

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 167.95 / Stück)

CHF 167.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Polzahl: 4
Baugröße des Sicherungseinsatzes: 22x58 mm
Einbautiefe: 70 mm
Anzahl der Breiten-Teilungseinheiten: 8

Produkt-Art: Zylindersicherungshalter

Besonderheiten: mit Kennmelder

Nennspannung: 690 V/AC

Nennstrom: 100 A

Nennstrom - gerundet: 100 A

Montageart: Hutschiene

: IP20

Ausführung: LED Signalmelder

Gewicht: 686 g

Länge: 70 mm

Breite: 144 mm

Höhe: 117 mm

Maßangaben: 70 mm

Inhalt: 1 St.

Abm.: (L x B x H) 70 x 144 x 117 mm

RoHS-konform: Ja

Typ: 3NW7262

: 690 V

: DIN-Schiene

: FALSE

: 70 mm

: 4

: 8

: IP20

: FALSE

: TRUE

: 22x58 mm

UKCA: Ja
