Sicherheitsrelais XPSUAT13A3AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer, 3 Schließer, 1 Öffner (B x H

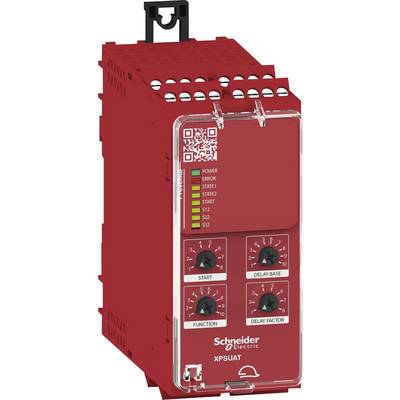

Rotes elektronisches Gerät mit Knöpfen und Lichtern von Schneider Electric, dient vermutlich zur Steuerung oder Überwachung technischer Systeme.

Abbildung ähnlich

Produkt-Art

Sicherheitsrelais

Anschluss

Schraubklemmen

Betriebsspannung

24 V DC/AC

Typ

XPSUAT13A3AP

Kontaktart

3 Schließer

1 Öffner

Sofort-Lieferung Di., 15. Sept.

3 Stück

Anzahl

Stück

Gesamt (CHF 307.08 / Stück)

CHF 307.08

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Montagehalterung: 35 mm symmetrische DIN-Schiene
Leistungsaufnahme: 3 W 24 V DC
Sicherheitseingänge: 2; 1
Nennbetriebsstrom Ie: 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15; 3 A DC-1; 1 A DC-13
Synchronisationszeit zwischen Eingängen: 0,5 s; 2 s; 4 s
Maximale Reaktionszeit bei geöffnetem Eingang: 20 ms
PVC-frei: Ja

Produkt-Art: Sicherheitsrelais

Typ: XPSUAT13A3AP

Anschluss: Schraubklemmen

Betriebsspannung: 24 V DC/AC

Kontaktart: 3 Schließer
3 Schließer
1 Öffner

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

Zulassungen (Sensoren): TÜV
cUL

Besonderheiten: LED-Anzeige

: IP20
IP40
IP54

Tiefe: 120 mm

Breite: 45 mm

Höhe: 100 mm

Abm.: (B x H x T) 45 x 100 x 120 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Sicherheitsrelais XPSUAT13A3AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer, 3 Schließer, 1 Öffner (B x H x T) 45 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373940

Dieser Artikel

24 V DC/AC

Schraubklemmen

Sicherheitsrelais XPSUAB11CP Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373928

24 V DC/AC

Schraubklemmen

Sicherheitsrelais XPSUAB31CC Schneider Electric Betriebsspannung: 24 V 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373929

24 V

Federkraftklemme

Sicherheitsrelais XPSUAB31CP Schneider Electric Betriebsspannung: 24 V/DC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373930

24 V/DC

Schraubklemmen

Sicherheitsrelais XPSUAF13AC Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373931

24 V DC/AC

Federkraftklemme

Sicherheitsrelais XPSUAF13AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373932

24 V DC/AC

Schraubklemmen

Sicherheitsrelais XPSUAF33AC Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373933

24 V/DC

Federkraftklemme

Sicherheitsrelais XPSUAF33AP Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373934

24 V/DC

Schraubklemmen

Sicherheitsrelais XPSUAK12AC Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373935

24 V DC/AC

Federkraftklemme

Sicherheitsrelais XPSUAK12AP Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373936

24 V DC/AC

Schraubklemmen

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2373940 Sicherheitsrelais XPSUAT13A3AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer, 3 Schließer, 1 Öffner (B x H

Beschreibung

Sicherheitsrelais
PL/Kategorie nach ISO13849-1: PL e/Kat. 4
SIL 3 (IEC 61508)
Eingangskanäle: 3
Freigabestrompfade unverzögert: 3 x Schließer
Freigabestrompfade zeitverzögert: 3 x Schließer (0...900 s)
Meldestrompfade: 1 x Öffner
Mit Diagnoseausgang
Querschlusserkennung
Versorgungsspannung: 24 V AC/DC
Anschluss: Schraubklemmen ***Eine Rückgabe ist nur im ungeöffneten Zustand möglich***

Das Sicherheitsrelais Harmony XPSUAT13A3AP von Schneider Electric dient der Überwachung sicherheitsgerichteter Stromkreise. Es verfügt über drei Schließerkontakte als Freigabestrompfade, drei Schließerkontakte als Freigabestrompfade mit einer Zeitverzögerung von 0 bis 900 s sowie einen Hilfskontakt und kann dreikanalig mit Querschlusserkennung angesteuert werden. Zur Erleichterung der Diagnose und Wartung verfügt das Relais über einen gepulsten Halbleiter-Diagnoseausgang. Dieser kann mittels SPS-Diagnosebaustein ausgewertet werden.

Das Sicherheitsrelais Harmony XPSUAT13A3AP mit einer Versorgungsspannung von 24 V AC/DC bietet eine Funktionsanzeige mit sechs gelben LED's sowie jeweils einer grünen (Power) und einer roten (Error) LED. Es wird über abnehmbare Schraubklemmen angeschlossen und kann auf einer Tragschiene DIN 35 montiert werden.
