Name: Schneider Electric XB4BW36B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, LED, glatte Kalotte, 1S
Brand: Schneider Electric
SKU: 3757294
Availability: BackOrder

Industrieller beleuchteter Druckschalter mit blauem kreisförmigem Betätiger in einer schwarz-grauen Montageanordnung.

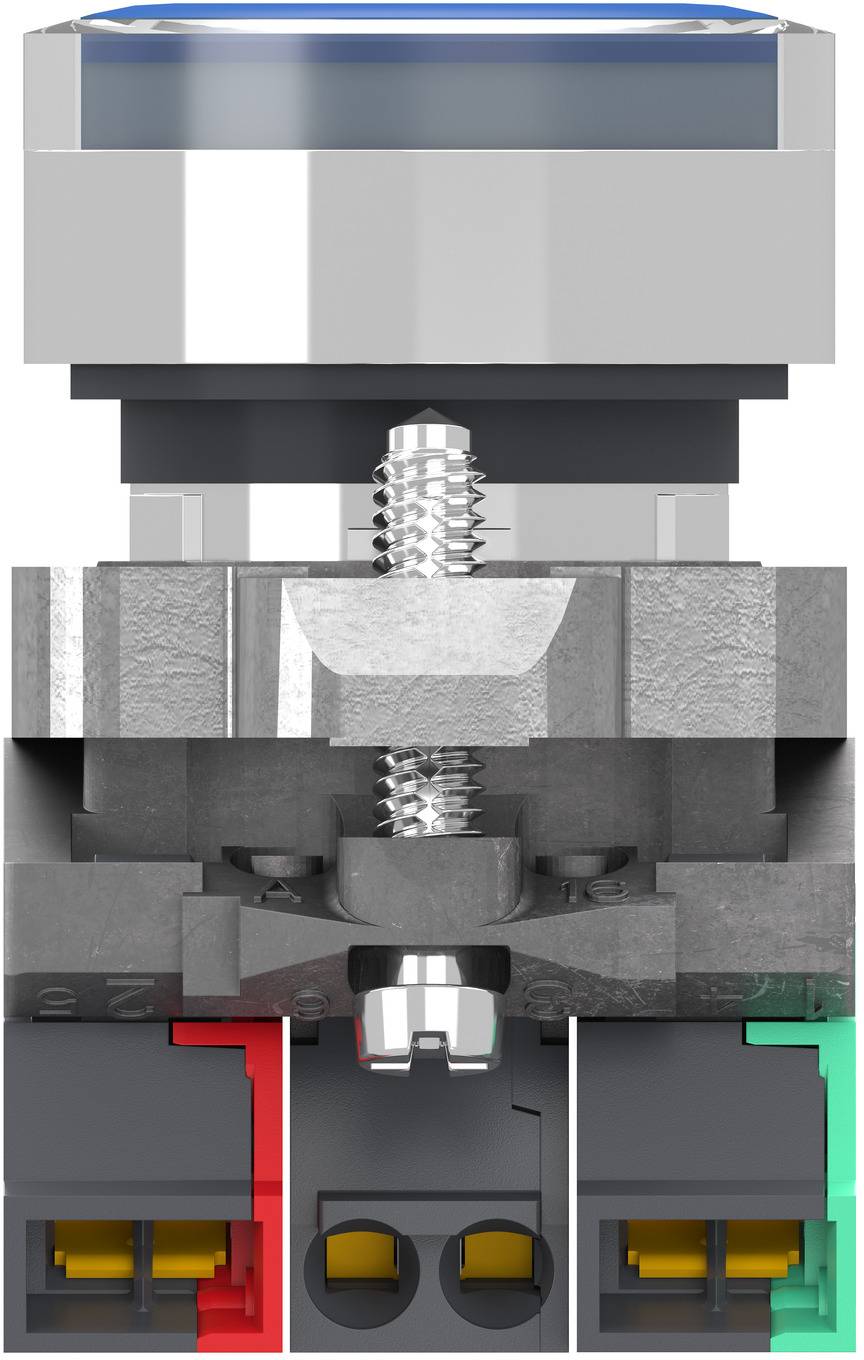

Querschnitt eines elektrischen Anschlussverbinders, der eine mittlere Schraubenklemme zeigt, die einen Draht zwischen rot und grün isolierten Seitenklemmen sichert.

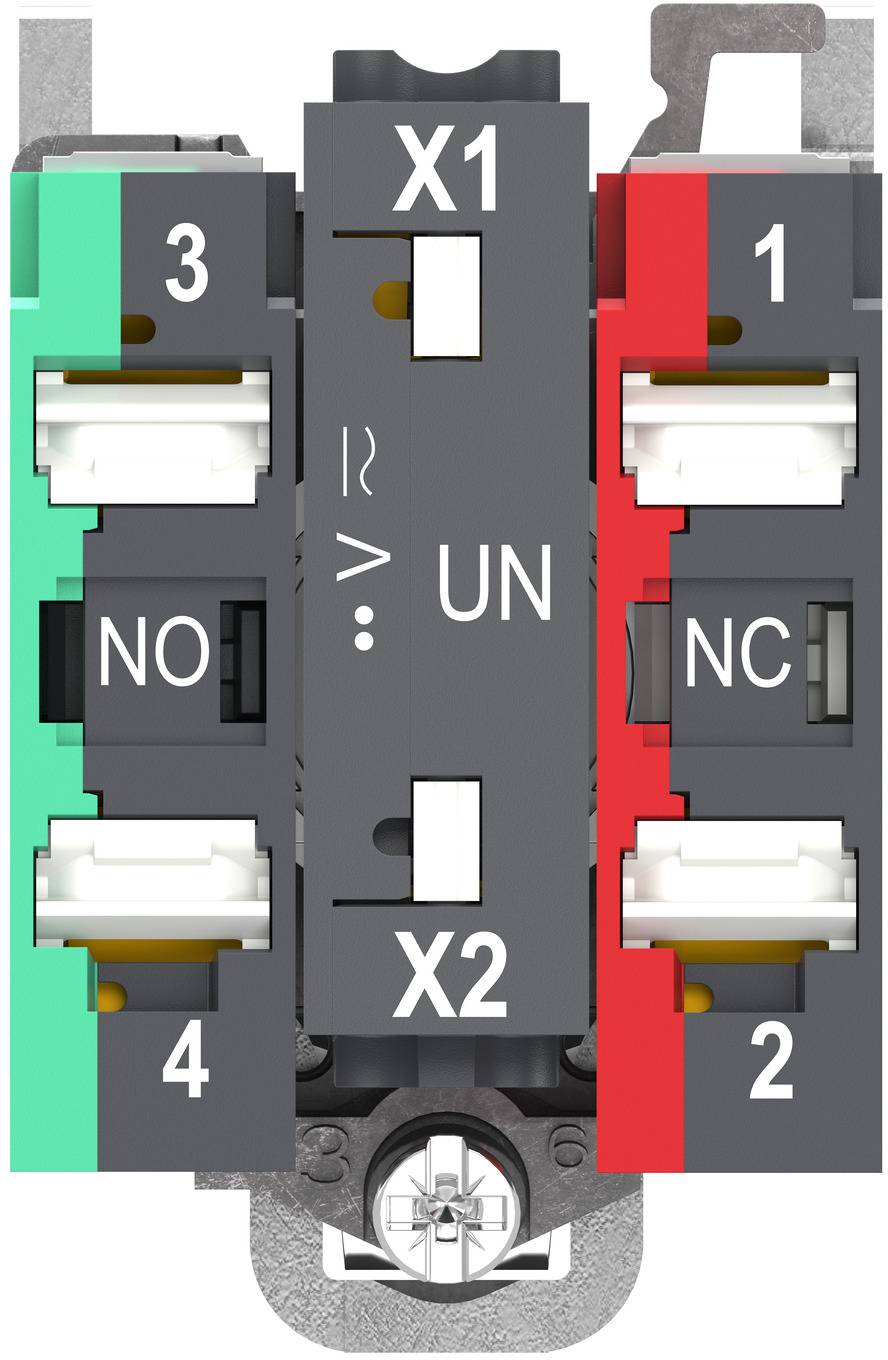

Stromkontaktblock mit Klemmen X1 und X2, zeigt NO links und NC rechts, nummeriert mit 3, 4, 1 und 2.

Nahaufnahme einer technischen Illustration einer industriellen Sensor- oder Schalteranordnung mit metallischem Gehäuse, Montageclip, Druckfeder und grüner Leiterplatte auf der rechten Seite.

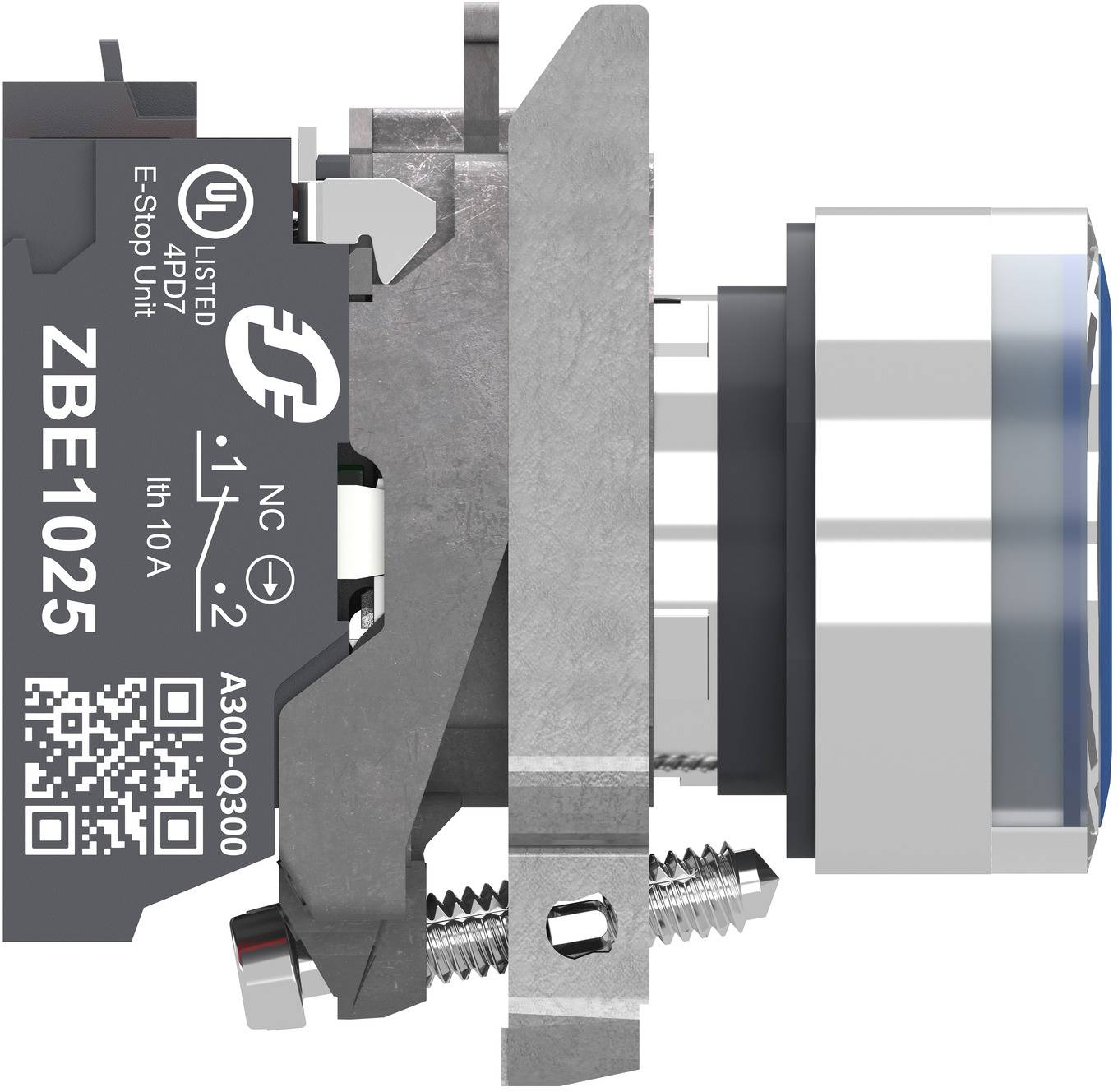

Nahaufnahme eines industriellen Druckschalter-Moduls mit der Bezeichnung „ZBE1025" mit UL-Markierungen, das seine Metallmontage und die Gewindeaktuator-Baugruppe zeigt.

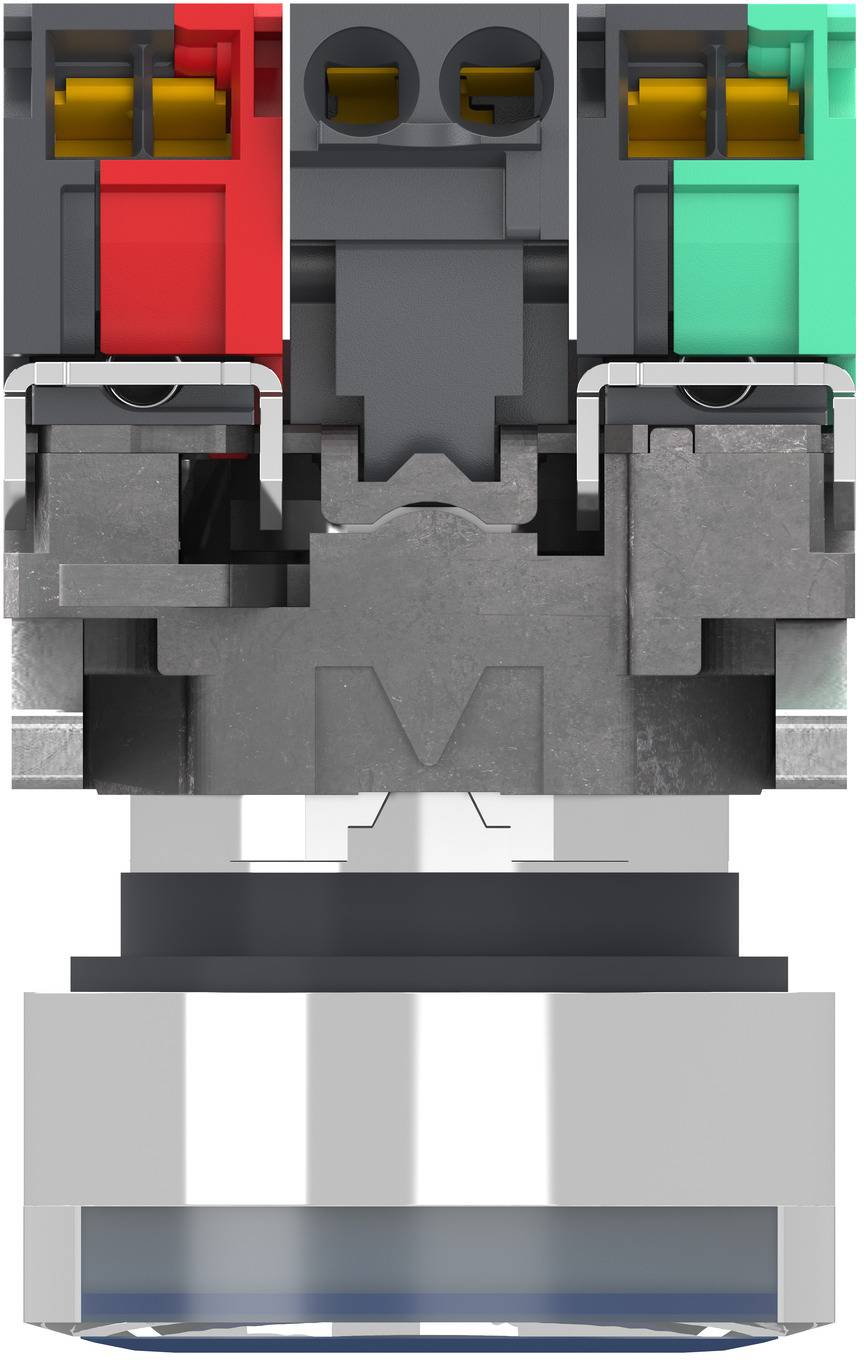

Querschnittsansicht eines Elektrostecker-Klemmenblocks mit roten und grünen Anschlussanschlüssen und einem zentralen grauen Gehäuse.

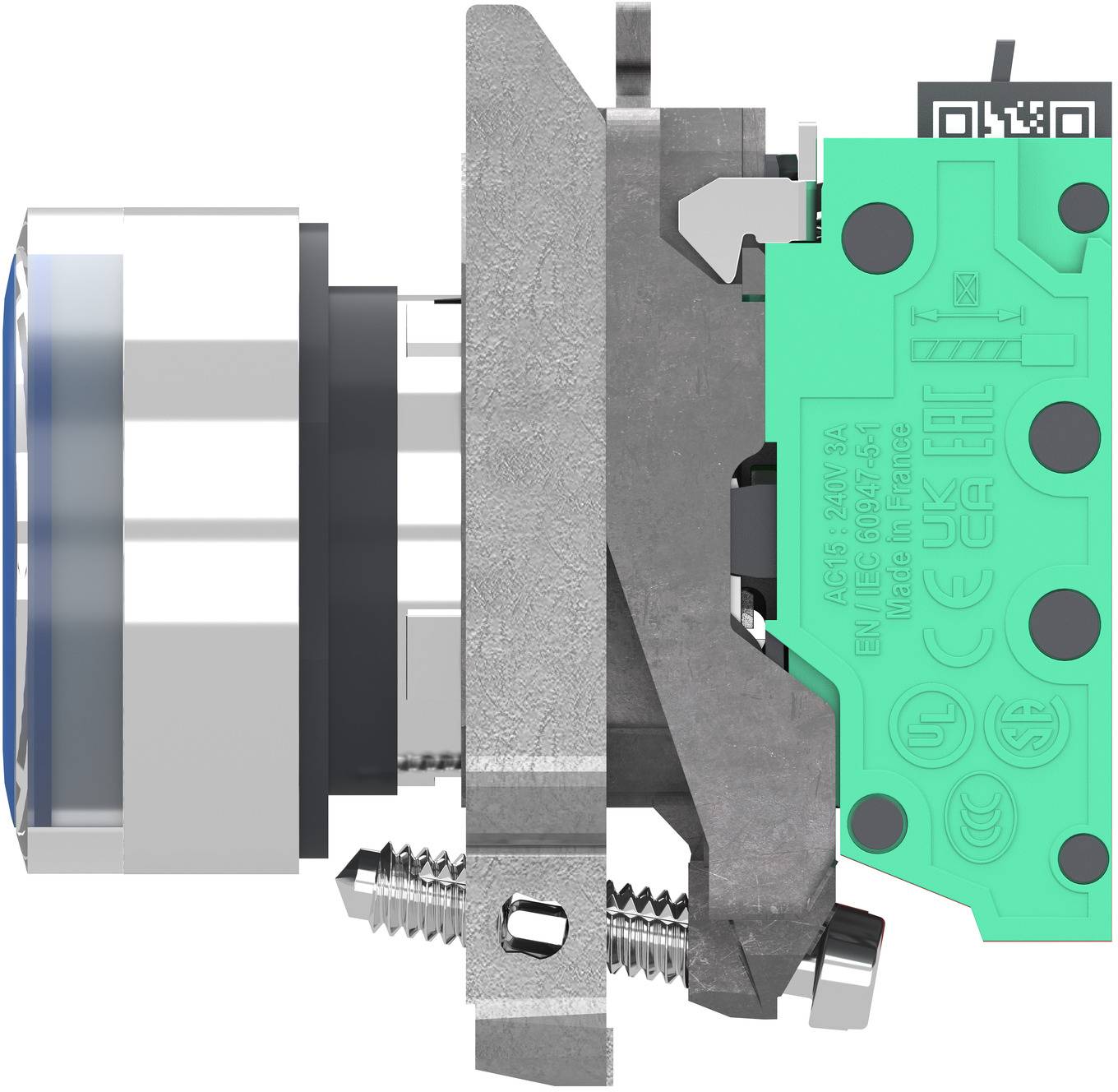

Industrieller Sensorsschalter mit einer Metallmontageklammer und einer grünen Leiterplatte, dargestellt in der Seitenansicht vor weißem Hintergrund.

Seitenansicht eines schwarz-silbernen industriellen Druckschalters mit Befestigungszubehör, beschriftet mit „ZBE1025" und „E-stop PTT D17 1th 10A".

1/8

Produkt-Art

Leuchtdrucktaster

Inhalt

1 St.

Schutzart

IP66

UKCA

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 27.95 / Stück)

CHF 27.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Befehlsstellen: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 1
Ausführung des elektrischen Anschlusses: sonstige
Bauform der Linse: rund
Bauform des Knopfes: flach
Farbe des Knopfes: blau
Farbe Frontring: Chrom
Geeignet für Beleuchtung: ja
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Schaltfunktion verrastend: nein
Schutzart (NEMA): 4X, 13
Tastend: ja
Transparent: ja
Versorgungsspannung der Lampe: 24 V
Werkstoff des Frontrings: Metall

Produkt-Art: Leuchtdrucktaster

Inhalt: 1 St.

: IP66

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schneider Electric XB4BW36B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757294

Bald verfügbar

Conrad Electronic

Dieser Artikel

Stück

Min.: 1

Vielfache: 1

CHF 27.95^*

Schneider Electric XB4BP383BM5GEX Leuchtdrucktaster, Harmony XB4 ATEX D, Metall, 22mm, grün, 4-254V ACDC, 1S, ATEX Leuchtdrucktaster 1 St.

Bestell-Nr.:3757270

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 163.95^*

Schneider Electric XB4BW31B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, weiß, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757283

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 27.95^*

Schneider Electric XB4BW33B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, grün, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757286

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 27.95^*

Schneider Electric XB4BW34B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, rot, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757290

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 27.95^*

Schneider Electric XB4BW35B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, orange, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757292

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 27.95^*

Schneider Electric XB5AW31B55 Leuchtdrucktaster, Harmony XB5, Kunststoff, 22mm, weiß, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757300

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

Schneider Electric XB5AW33B55 Leuchtdrucktaster, Harmony XB5, Kunststoff, 22mm, grün, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757284

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

Schneider Electric XB5AW34B55 Leuchtdrucktaster, Harmony XB5, Kunststoff, 22mm, rot, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757287

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

Schneider Electric XB5AW35B55 Leuchtdrucktaster, Harmony XB5, Kunststoff, 22mm, orange, unbeschriftet, LED, glatte Kalotte, 1S+1Ö, 24V ACDC, Push-In Leuchtdrucktaster 1 St.

Bestell-Nr.:3757291

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3757294 Schneider Electric XB4BW36B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, LED, glatte Kalotte, 1S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757294 Schneider Electric XB4BW36B55 Leuchtdrucktaster, Harmony XB4, Metall, 22mm, blau, unbeschriftet, LED, glatte Kalotte, 1S

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtdrucktaster in der Farbe blau beinhaltet eine universelle LED und benötigt eine Versorgungsspannung von 24V ACDC. Der Taster verfügt über 1 Schließer und 1 Öffner. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts.
