Name: Schneider Electric XB4BL734155 Doppeldrucktaster, Harmony XB4, Metall, 22mm, grün, rot, beschriftet I/O, tastend, 1S+1Ö,
Brand: Schneider Electric
SKU: 3757265
Availability: BackOrder

Industrielle Druckknopfschalter mit grünem „I"-Startknopf und rotem „O"-Stopknopf

Technische Zeichnung eines kompakten mechanischen Steckers/Schalters mit Front-, Seiten- und Montageansichten mit Millimeter- und Zollmessungen sowie Installationsschritten.

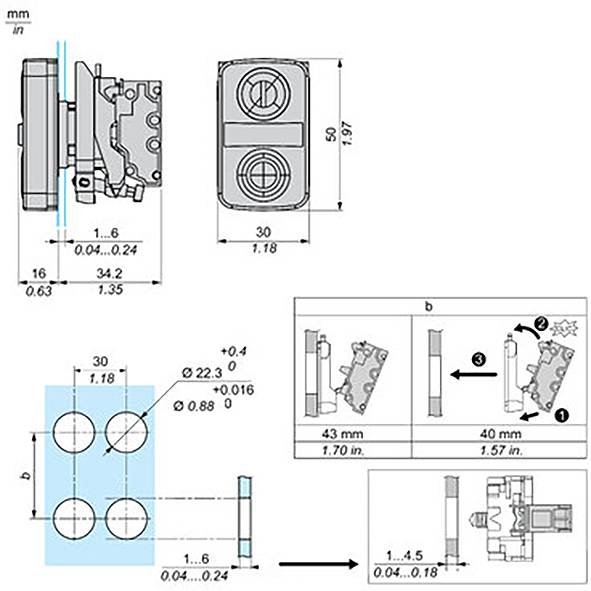

Technische Bemaßungszeichnung einer rechteckigen mechanischen Komponente mit Vorder-, Seiten- und Montageansichten, die Maße in mm und Zoll sowie ein 4-Loch-Muster zeigen.

1/3

Produkt-Art

Doppeldrucktaster

Inhalt

1 St.

Schutzart

IP67/IP69K

UKCA

nicht relevant

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 3. Dez.

Anzahl

Stück

Gesamt (CHF 26.95 / Stück)

CHF 26.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Befehlsstellen: 2
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 1
Ausführung des elektrischen Anschlusses: sonstige
Bauform der Linse: rechteckig
Bauform des Knopfes: Kombination
Farbe des Knopfes: rot/grün
Farbe Frontring: Chrom
Geeignet für Beleuchtung: nein
Lochdurchmesser: 22.5 mm
Mit Frontring: ja
Schaltfunktion verrastend: nein
Schutzart (NEMA): 4X, 13
Tastend: ja
Transparent: nein
Werkstoff des Frontrings: Metall

Produkt-Art: Doppeldrucktaster

Inhalt: 1 St.

: IP67/IP69K

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3757265 Schneider Electric XB4BL734155 Doppeldrucktaster, Harmony XB4, Metall, 22mm, grün, rot, beschriftet I/O, tastend, 1S+1Ö,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757265 Schneider Electric XB4BL734155 Doppeldrucktaster, Harmony XB4, Metall, 22mm, grün, rot, beschriftet I/O, tastend, 1S+1Ö,

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Doppeldrucktaster verfügt über 1 Öffner und 1 Schließer und ist beschriftet mit I und O. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Push-In Klemmen auf der Rückseite des Produkts. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur.
