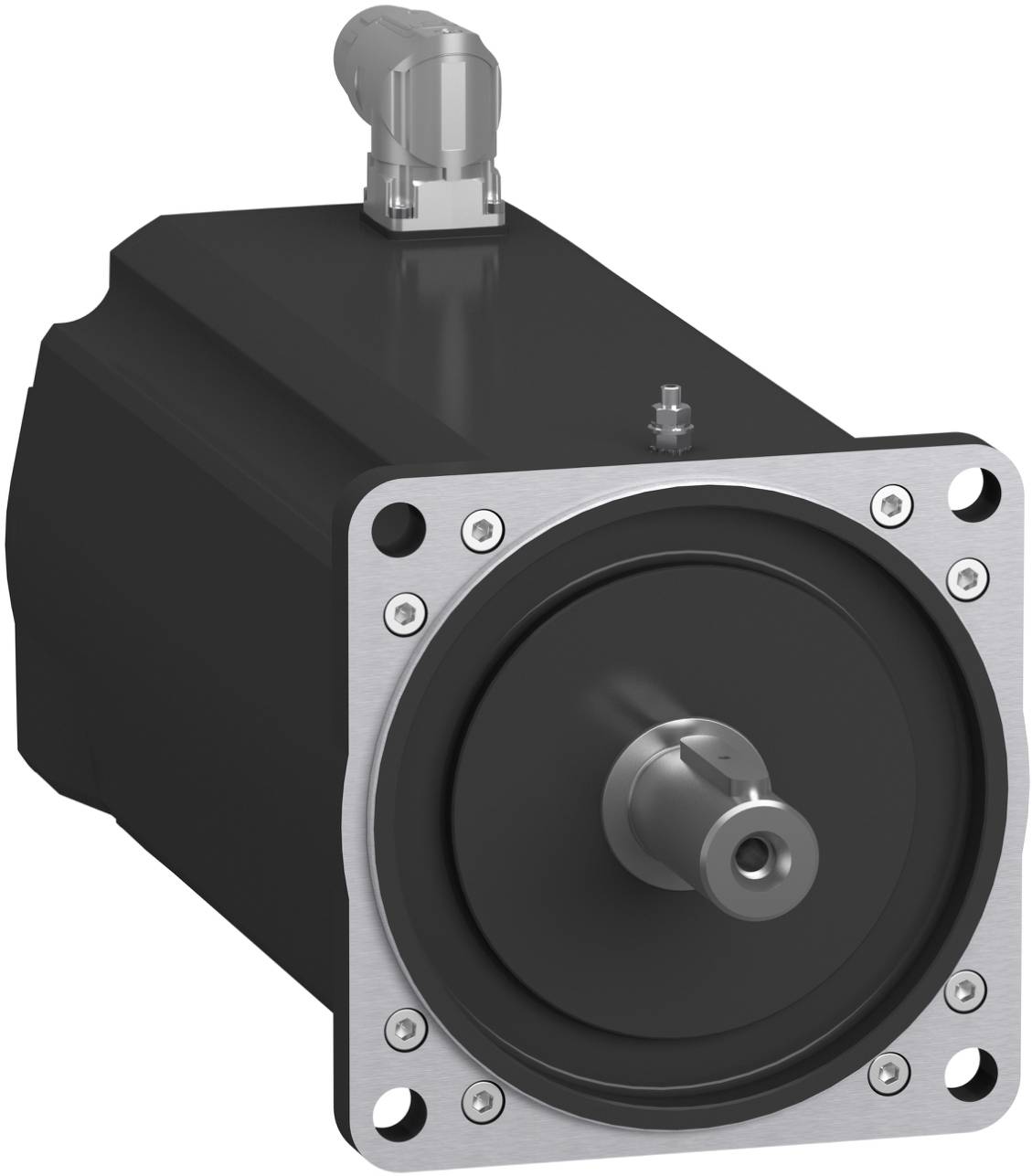

Schneider Electric Servomotor SH31402P1AA4000 SH31402P1AA4000

Lexium SH3 Servomotor für die motion-basierte Automatisierung mit PacDrive 3. Diese Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein Flanschmass von 140 mm und eine Motorlänge von 2 Stacks. Seine Wicklung ist auf das Drehmoment und Drehzahl optimiert. Er verfügt über ein Dauerstillstandsmoment von 19,5 Nm und ein Spitzenmoment von 60,1 Nm. Die spannungsabhängige Nenndrehzahl erreicht 3000 U/min bei einer Nennleistung bis 3,9 kW. Das Wellenende ist mit einer Passfeder versehen. Der Absolutwert-Encoder ist als Singleturn mit hoher Auflösung von 18 Bit und Übertragung via DSL ausgeführt. Es ist keine Haltebremse integriert. Der Anschluss erfolgt mittels Hybridkabel für OMC (One-Motor-Cable) mit einem M40-Stecker an entsprechende Lexium 62-Servoantriebe. Die Schutzart der Welle ist in IP54 und des Gehäuses in IP65 ausgeführt.
