Schneider Electric LC1D18ASL Leistungsschütz 3 Schließer 7.5 kW 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

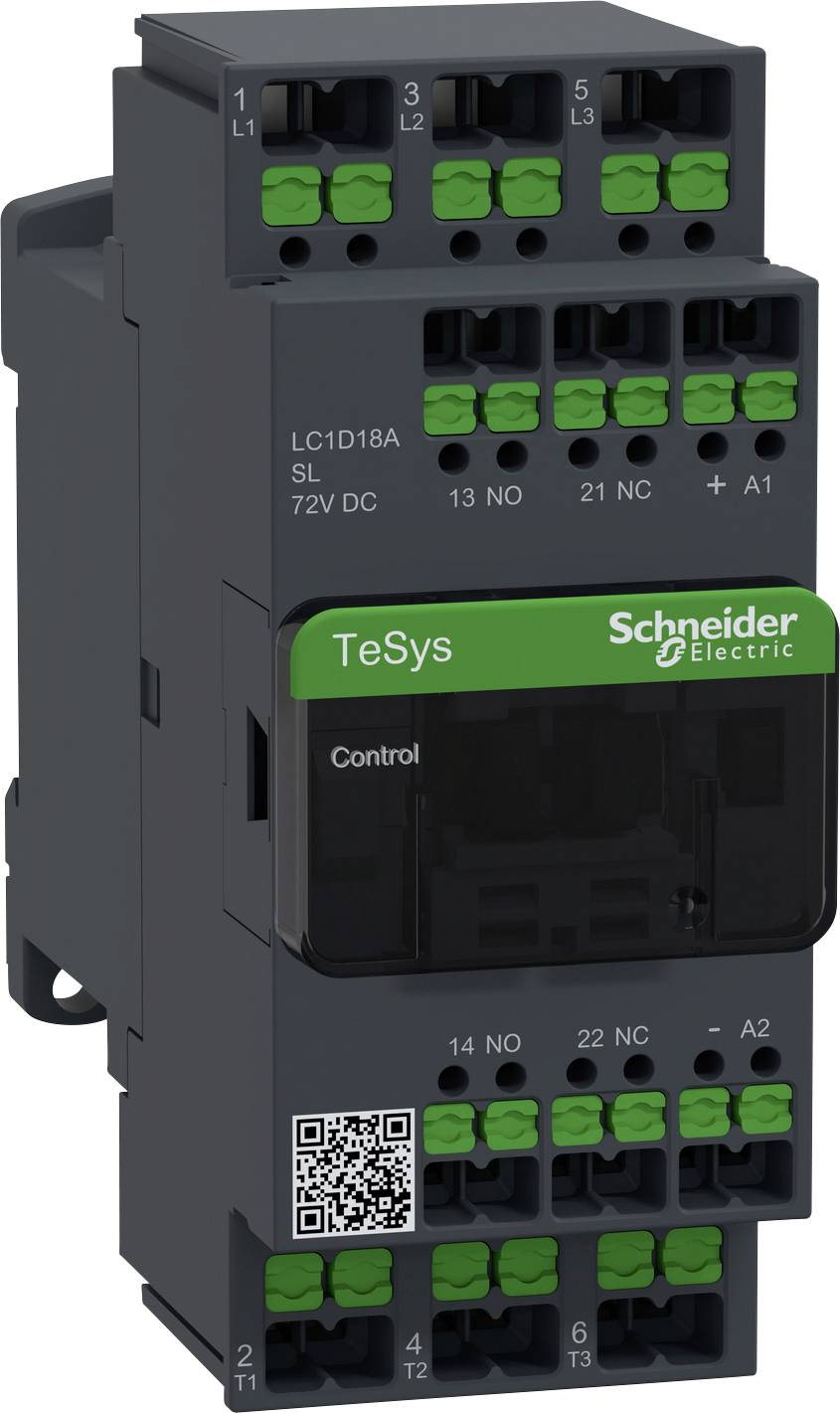

Elektronisches Modul 'TeSys' von Schneider Electric, dargestellt mit Anschlüssen und grünem Label, Modell LC1D18A, für elektrische Steuerung.

Elektronisches Modul 'TeSys' von Schneider Electric, dargestellt mit Anschlüssen und grünem Label, Modell LC1D18A, für elektrische Steuerung.

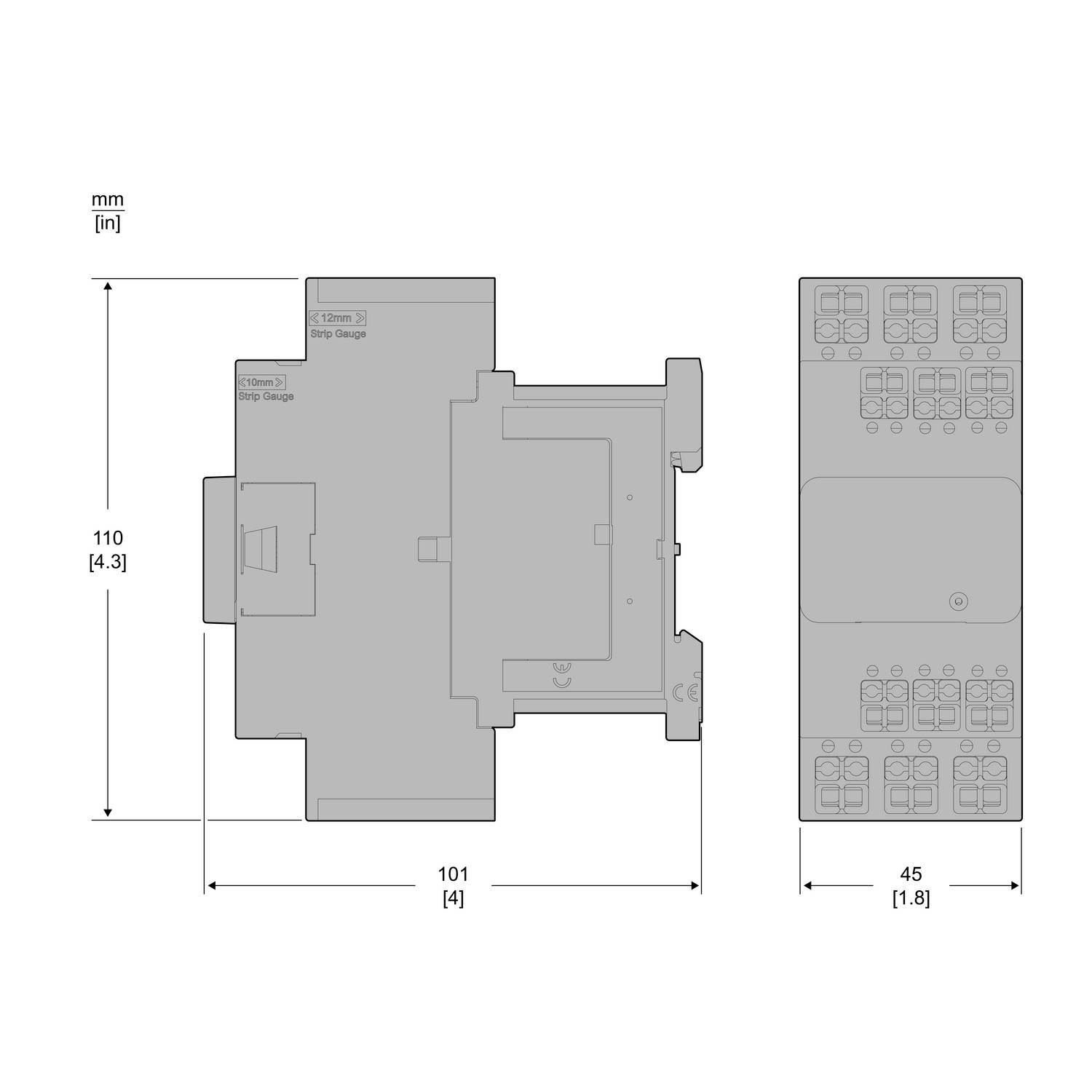

Industriegerät mit Maßen: 110 mm Höhe, 101 mm Breite, 45 mm Tiefe. Ansicht zeigt Front- und Seitenansicht mit technischen Details und Maßeinheiten in Millimetern.

1/2

Schneider Electric

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

7.5 kW

Anschluss

Snap-In

Typ

LC1D18ASL

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 10. Nov.

Anzahl

Stück

Gesamt (CHF 87.95 / Stück)

CHF 87.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 7,5 kW, 18 A, 400 V AC3, Spule 72 V DC geringe Leistungsaufnahme, SnapIN

TeSys Deca Schütze und Motorschutzschalter mit innovativer Snap-In-Anschlusstechnik
Die Snap-In-Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Produkt-Art: Leistungsschütz

Typ: LC1D18ASL

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 72 V/DC

Steuerspannungs-Bereich: 72 V/DC (max)

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 18 A

: 7.5 kW

Anschluss: Snap-In

Breite: 45 mm

Höhe: 110 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 110 x 95 mm

Inhalt: 1 St.

: 45 mm

: 110 mm

: 101 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 72-72 V

: sonstige

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3412666 Schneider Electric LC1D18ASL Leistungsschütz 3 Schließer 7.5 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412666 Schneider Electric LC1D18ASL Leistungsschütz 3 Schließer 7.5 kW 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 72 V DC geringe Leistungsaufnahme. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Lieferumfang

Geliefert wird: Schneider Electric Schütz 3P 18A Ac3 72V Dc Gl Snapin LC1D18ASL, Verpackungseinheit: 1 Stk., EAN: 3606487539780

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 72 V DC geringe Leistungsaufnahme. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Lieferumfang

Geliefert wird: Schneider Electric Schütz 3P 18A Ac3 72V Dc Gl Snapin LC1D18ASL, Verpackungseinheit: 1 Stk., EAN: 3606487539780

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
