Schneider Electric LC1D18AKD Leistungsschütz 3 Schließer 7.5 kW mit Diode Piece 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

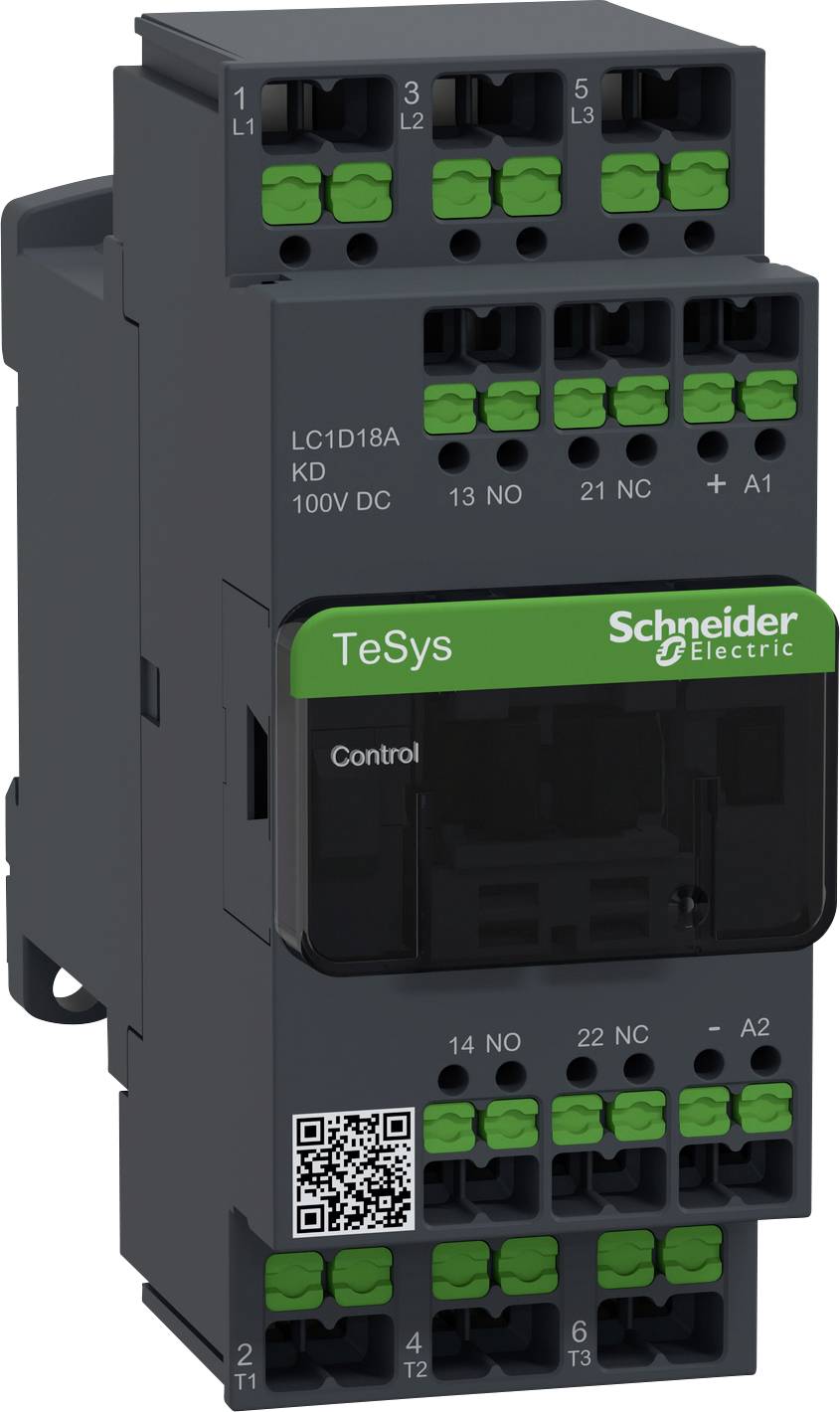

Schützgerät von Schneider Electric aus der TeSys-Reihe mit mehreren grünen Anschlussklemmen und einem QR-Code auf der Vorderseite.

Schützgerät von Schneider Electric aus der TeSys-Reihe mit mehreren grünen Anschlussklemmen und einem QR-Code auf der Vorderseite.

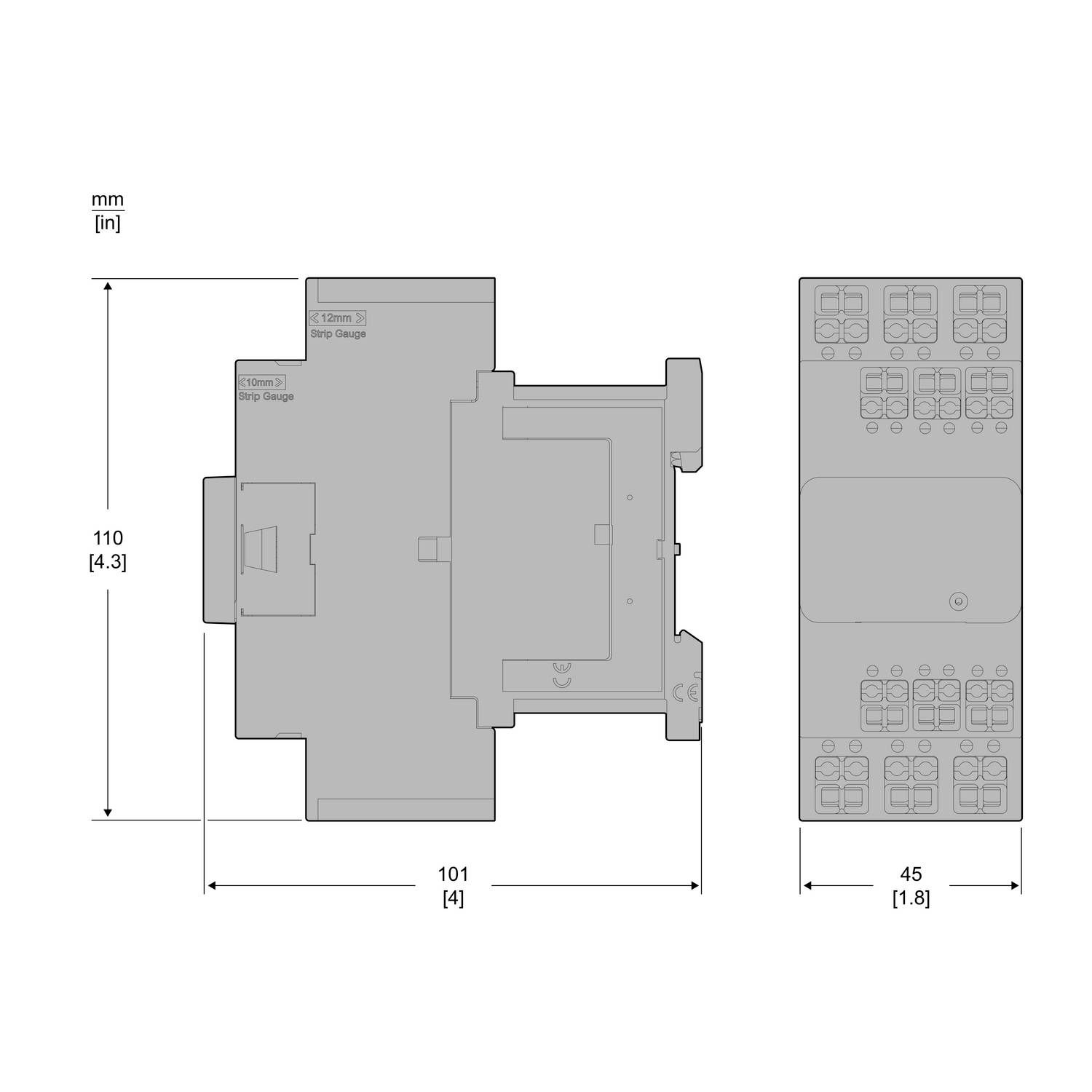

Technische Zeichnung eines Geräts mit Abmessungen: 110 mm Höhe, 101 mm Breite, 45 mm Tiefe. Zeigt Ansicht von vorne und von der Seite.

1/2

Schneider Electric

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

7.5 kW

Anschluss

Snap-In

Verpackungsart

Piece

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 9. Nov.

Anzahl

Stück

Gesamt (CHF 105.95 / Stück)

CHF 105.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 7,5 kW, 18 A, 400 V AC3, Spule 100 V DC, SnapIN

TeSys Deca Schütze und Motorschutzschalter mit innovativer Snap-In-Anschlusstechnik
Die Snap-In-Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D18AKD

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 100 V/DC

Steuerspannungs-Bereich: 100 V/DC (max)

Schaltspannung (max.): 400 V/AC

Max. Schaltleistung: 7500 W

Dauerstrom (max.): 18 A

: 7.5 kW

Besonderheiten: mit Diode

Anschluss: Snap-In

Breite: 45 mm

Höhe: 110 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 110 x 95 mm

Inhalt: 1 St.

: 45 mm

: 110 mm

: 101 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 100-100 V

: sonstige

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3412634 Schneider Electric LC1D18AKD Leistungsschütz 3 Schließer 7.5 kW mit Diode Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412634 Schneider Electric LC1D18AKD Leistungsschütz 3 Schließer 7.5 kW mit Diode Piece 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 100 V DC. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Lieferumfang

Geliefert wird: Schneider Electric Schütz 3P 18A Ac3 100V Dc Snapin LC1D18AKD, Verpackungseinheit: 1 Stk., EAN: 3606487539636

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 100 V DC. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Lieferumfang

Geliefert wird: Schneider Electric Schütz 3P 18A Ac3 100V Dc Snapin LC1D18AKD, Verpackungseinheit: 1 Stk., EAN: 3606487539636

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
