'Schneider Electric TeSys Schütz LC1D18A' mit grünen und schwarzen Anschlüssen, QR-Code unten. Geeignet für industrielle Steuerung.

'Schneider Electric TeSys Schütz LC1D18A' mit grünen und schwarzen Anschlüssen, QR-Code unten. Geeignet für industrielle Steuerung.

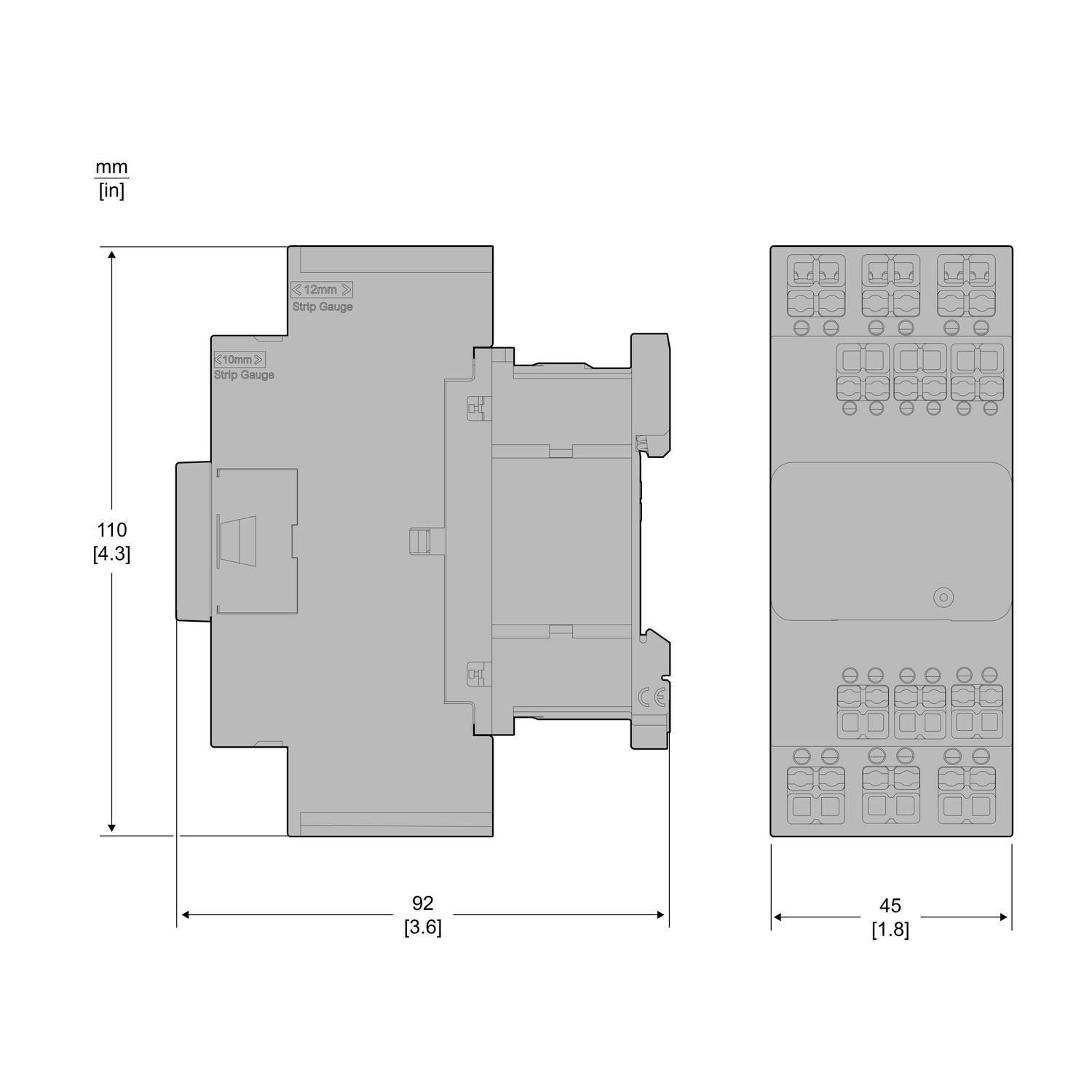

Technische Zeichnung eines elektronischen Moduls. Links sind die Maße in mm und Zoll angegeben: 110 [4.3] hoch, 92 [3.6] breit, 45 [1.8] tief.

1/2

Schneider Electric

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

7.5 kW

Anschluss

Snap-In

Verpackungsart

Piece

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 9. Nov.

Anzahl

Stück

Gesamt (CHF 59.95 / Stück)

CHF 67.95

-12 %

CHF 59.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 7,5 kW, 18 A, 400 V AC3, Spule 12 V AC, SnapIN

TeSys Deca Schütze und Motorschutzschalter mit innovativer Snap-In-Anschlusstechnik
Die Snap-In-Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D18AJ7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 12 V/AC

Steuerspannung (max.): 12 V/AC

Steuerspannungs-Bereich: 12 - 12 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 18 A

: 7.5 kW

Anschluss: Snap-In

Breite: 45 mm

Höhe: 110 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 110 x 86 mm

Inhalt: 1 St.

: 45 mm

: 110 mm

: 92 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 12-12 V

: 12-12 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3412627 Schneider Electric LC1D18AJ7 Leistungsschütz 3 Schließer 7.5 kW Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412627 Schneider Electric LC1D18AJ7 Leistungsschütz 3 Schließer 7.5 kW Piece 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 12 V AC. Abmessung (BxHxT) 45x110x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Lieferumfang

Geliefert wird: Schneider Electric Schütz 3P 18A Ac3 12V Ac Snapin LC1D18AJ7, Verpackungseinheit: 1 Stk., EAN: 3606487539599

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 12 V AC. Abmessung (BxHxT) 45x110x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SnapIN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.

Lieferumfang

Geliefert wird: Schneider Electric Schütz 3P 18A Ac3 12V Ac Snapin LC1D18AJ7, Verpackungseinheit: 1 Stk., EAN: 3606487539599

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
