Name: Schneider Electric LC1D09AN7 Leistungsschütz 3 Schließer 4 kW 1 St.
Brand: Schneider Electric
SKU: 3412573
Availability: BackOrder

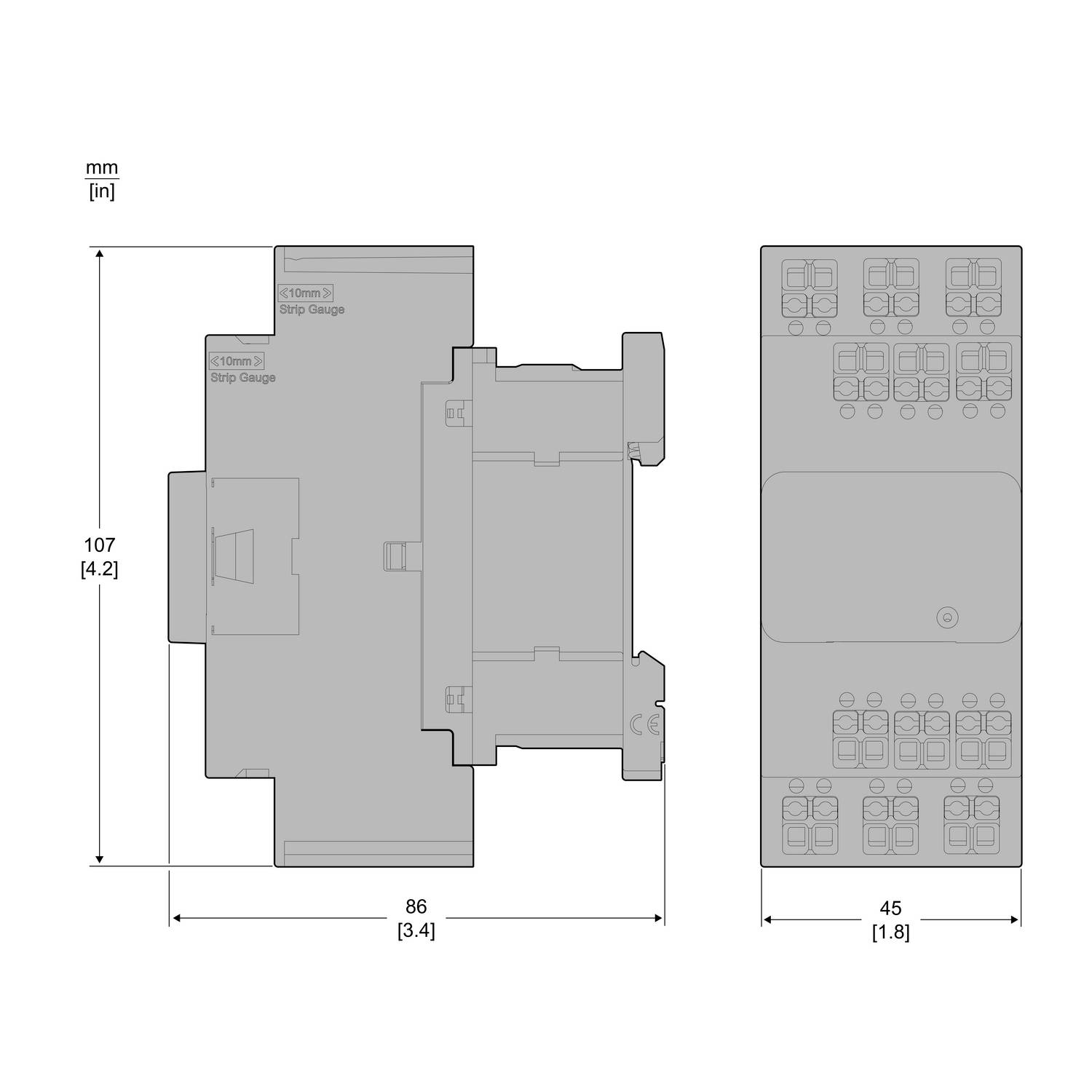

Technische Zeichnung eines elektrischen Geräts mit Abmessungen: 107 mm x 86 mm x 45 mm. Seitenansicht und Draufsicht dargestellt.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Snap-In

Typ

LC1D09AN7

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 31.95 / Stück)

CHF 45.95

-30 %

CHF 31.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 415 V AC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Produkt-Art: Leistungsschütz

Typ: LC1D09AN7

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer

Steuerspannung (max.): 415 V/AC

Steuerspannungs-Bereich: 415 V/AC (max)

Dauerstrom (max.): 9 A

: 4 kW

Anschluss: Snap-In

Breite: 45 mm

Höhe: 107 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 107 x 86 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 86 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 415-415 V

: 415-415 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412573 Schneider Electric LC1D09AN7 Leistungsschütz 3 Schließer 4 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412573 Schneider Electric LC1D09AN7 Leistungsschütz 3 Schließer 4 kW 1 St.

Beschreibung

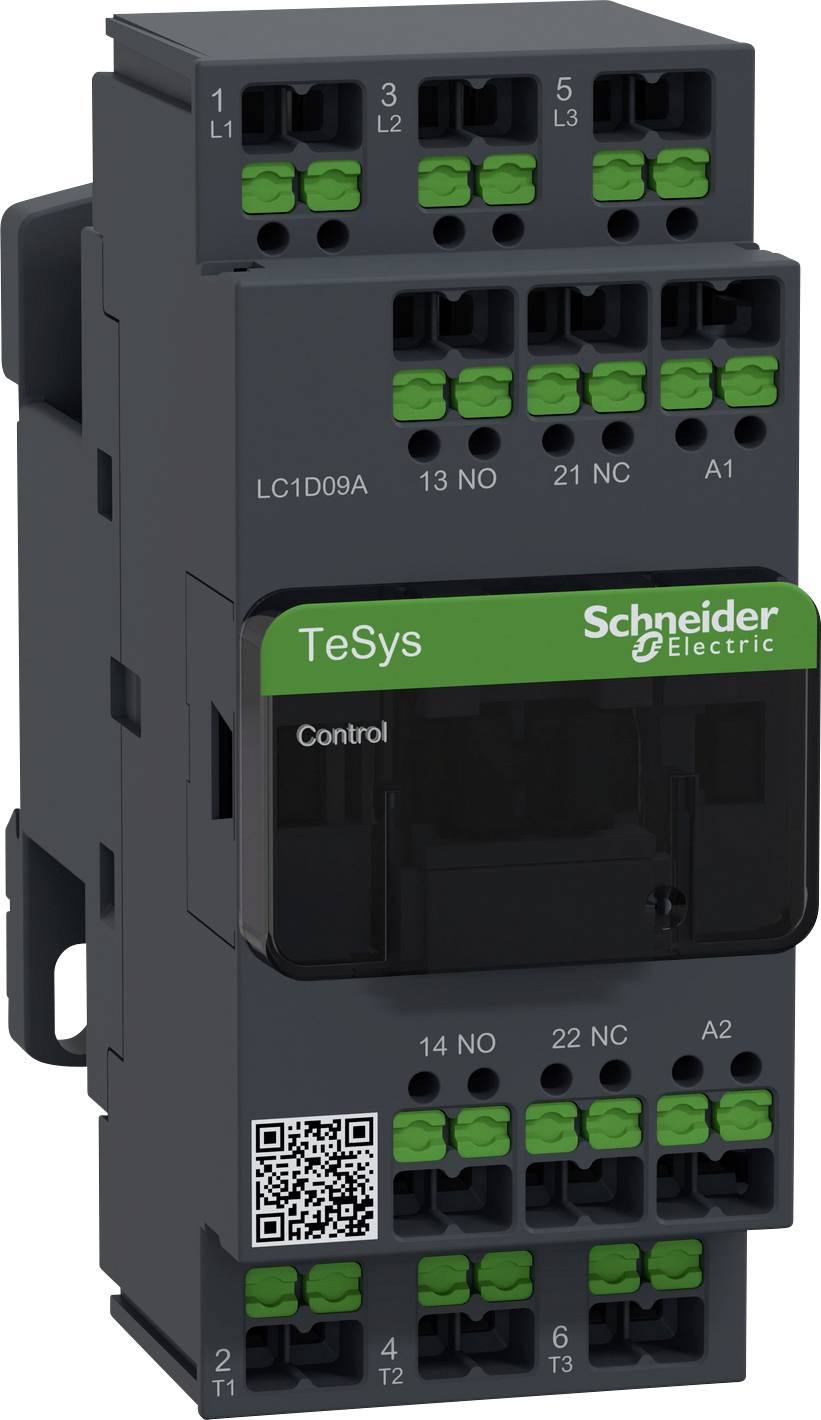

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 415 V AC. Abmessung (BxHxT) 45x107x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
