Name: Schneider Electric Halbleiterrelais SSL1D03BDPR 3.5 A Schaltspannung (max.): 24 V/DC Gleichstromschaltung 30 St.
Brand: Schneider Electric
SKU: 2375083
Availability: BackOrder

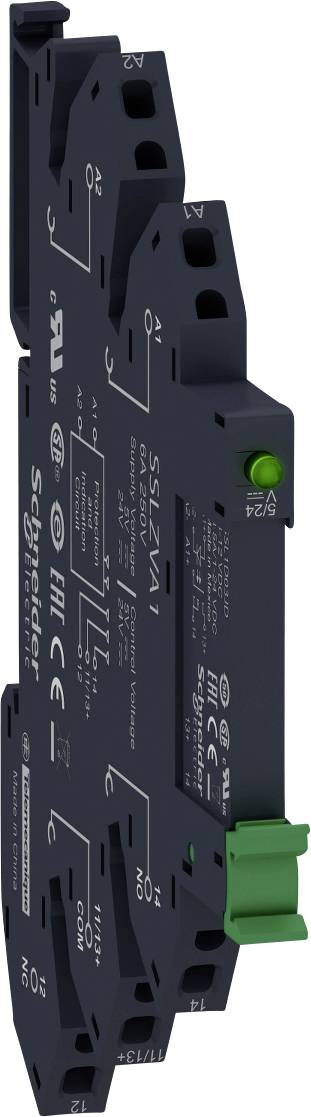

Ein schmales, schwarzes elektrisches Relaismodell von Schneider Electric, typischerweise für industrielle Steuerungssysteme verwendet.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

16 V/DC

Steuerspannung (max.)

30 V/DC

Schaltspannung (max.)

24 V/DC

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 17. Dez.

Anzahl (Packungsgröße 30 St.)

Set(s)

Gesamt (CHF 23.17 / Stück)

CHF 779.95

-11 %

CHF 694.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Netzphasen: 1 Phase
Anschlüsse - Klemmen: Flexibles Kabel mit Kabelende, 0,2-1,5 mm² (AWG 24-AWG 16); Festes Kabel mit Kabelende, 0,2-1,5 mm² (AWG 24-AWG 16)
Eingangsimpedanz: 2,67 kOhm
Ausgangstyp: Mosfet-Ausgang
Überspannung: 30 V/DC
Reaktionszeit: 0,25 ms (einschalten); 0,12 ms (ausschalten)

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: SSL1D03BDPR

Schaltungsart: Gleichstromschaltung

Anschluss: Federzuganschluss

Steuerspannung (min.): 16 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16 - 30 V/DC

Stoß-Strom (max.): 9 A

Schaltspannung (min.): 1 V/DC

Schaltspannung (max.): 24 V/DC

Last-Strom (max.): 3.5 A

Ausgangsspannung (min.): 1 V/DC

Ausgangsspannung (max.): 24 V/DC

Ausgangsstrom (max.): 3.5 A

Kontaktart: 1 Schließer

Min. Temperatur: -20 °C

Max. Temperatur: +70 °C

: IP20

Breite: 6.2 mm

Höhe: 104.6 mm

Tiefe: 79.5 mm

Gewicht: 28.5 g

Dauerstrom (max.): 3.5 A

Inhalt: 30 St.

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Ausgangsspannung (max.)

Last-Strom (max.)

Schaltspannung (max.)

Schaltungsart

Steuerspannung (max.)

Steuerspannung (min.)

Schneider Electric Halbleiterrelais SSL1D03BDPR 3.5 A Schaltspannung (max.): 24 V/DC Gleichstromschaltung 30 St.

Bestell-Nr.:2375083

Lieferung Do., 17. Dez.

Conrad Electronic

Dieser Artikel

Federzuganschluss

24 V/DC

3.5 A

24 V/DC

Gleichstromschaltung

30 V/DC

16 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 694.95^*

Schneider Electric Halbleiterrelais SSL1A12BDPR 2 A Schaltspannung (max.): 280 V/AC Nullspannungsschaltend 30 St.

Bestell-Nr.:2375085

Lieferung Do., 17. Dez.

Conrad Electronic

Federzuganschluss

280 V/AC

2 A

280 V/AC

Nullspannungsschaltend

30 V/DC

16 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 559.95^*

Schneider Electric Halbleiterrelais SSL1A12BDPV 2 A Schaltspannung (max.): 280 V/AC Nullspannungsschaltend 30 St.

Bestell-Nr.:2375077

Lieferung Do., 17. Dez.

Conrad Electronic

Schrauben

280 V/AC

2 A

280 V/AC

Nullspannungsschaltend

30 V/DC

16 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 564.95^*

Schneider Electric Halbleiterrelais SSL1A12BDRPV 2 A Schaltspannung (max.): 280 V/AC Momentanwertschaltend 30 St.

Bestell-Nr.:2375078

Lieferung Do., 17. Dez.

Conrad Electronic

Schrauben

280 V/AC

2 A

280 V/AC

Momentanwertschaltend

30 V/DC

16 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 549.95^*

Schneider Electric Halbleiterrelais SSL1A12JDPV 2 A Schaltspannung (max.): 280 V/AC Nullspannungsschaltend 30 St.

Bestell-Nr.:2375073

Lieferung Do., 17. Dez.

Conrad Electronic

Schrauben

280 V/AC

2 A

280 V/AC

Nullspannungsschaltend

12 V/DC

3 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 539.95^*

Schneider Electric Halbleiterrelais SSL1D03BDPV 3.5 A Schaltspannung (max.): 24 V/DC Gleichstromschaltung 30 St.

Bestell-Nr.:2375075

Lieferung Do., 17. Dez.

Conrad Electronic

Schrauben

24 V/DC

3.5 A

24 V/DC

Gleichstromschaltung

30 V/DC

16 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Schneider Electric Halbleiterrelais SSL1D03JDPR 3.5 A Schaltspannung (max.): 24 V/DC Gleichstromschaltung 30 St.

Bestell-Nr.:2375079

Lieferung Do., 17. Dez.

Conrad Electronic

Federzuganschluss

24 V/DC

3.5 A

24 V/DC

Gleichstromschaltung

12 V/DC

3 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

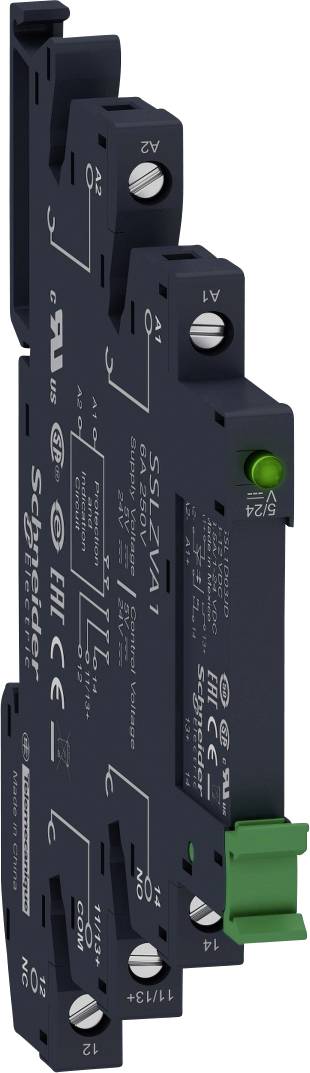

Schneider Electric Halbleiterrelais SSL1D03JDPV 3.5 A Schaltspannung (max.): 24 V/DC Gleichstromschaltung 30 St.

Bestell-Nr.:2375071

Lieferung Do., 17. Dez.

Conrad Electronic

Schrauben

24 V/DC

3.5 A

24 V/DC

Gleichstromschaltung

12 V/DC

3 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Schneider Electric Halbleiterrelais SSL1D101BDPV 0.1 A Schaltspannung (max.): 48 V/DC Gleichstromschaltung 30 St.

Bestell-Nr.:2375076

Lieferung Do., 17. Dez.

Conrad Electronic

Schrauben

48 V/DC

0.1 A

48 V/DC

Gleichstromschaltung

30 V/DC

16 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 519.95^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2375083 Schneider Electric Halbleiterrelais SSL1D03BDPR 3.5 A Schaltspannung (max.): 24 V/DC Gleichstromschaltung 30 St.

Beschreibung

Schneider Electric Schmales Halbleiterrelais SSL1D03BDPR

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Schneider ElectricBezeichnung:Schmales Halbleiterrelais 1-24VDC/3,5A16-30VDCTyp:SSL1D03BDPRGeeignet für Reiheneinbau:jaBemessungssteuerspeisespannung Us bei DC:1..24 VSpannungsart zur Betätigung:DCAnzahl der Phasen:1Nullpunktschaltend:neinBemessungsbetriebsstrom Ie bei AC-1:3,5 ABemessungsbetriebsstrom Ie bei AC-3:3,5 ABemessungsbetriebsstrom Ie bei AC-51:3,5 ABemessungsbetriebsstrom Ie bei AC-53a:3,5 ABemessungsbetriebsstrom Ie bei AC-53b:3,5 A
Schneider Electric Schmales Halbleiterrelais SSL1D03BDPR: weitere Details
Halbleiterrelais Harmony Relay SSL. Fertig montiertes Halbleiterrelais im Stecksockel zum direkten Einsatz in Baubreite 6,2 mm zur Montage auf Hutschiene. Eingang für Steuerspannung 16-30 VDC. Schaltausgang 1-24 VDC, 3,5 A, gleichspannungsschaltend. Einpoliger MOSFET-Ausgang und entspricht einem Schliesserkontakt. Stecksockel mit LED-Anzeige, Verpolungsschutz und Hebel zur Verriegelung bzw einfachen Entnahme. Anschlusstechnik Federzugklemmen. Anschluss von Kammschienen zur Potentialbrückung vorhanden. EAN: 3606489563059

Geliefert wird: Schneider Electric Schmales Halbleiterrelais 1-24VDC/3,5A16-30VDC SSL1D03BDPR, Verpackungseinheit: 30 Stk., EAN: 3606489563059
