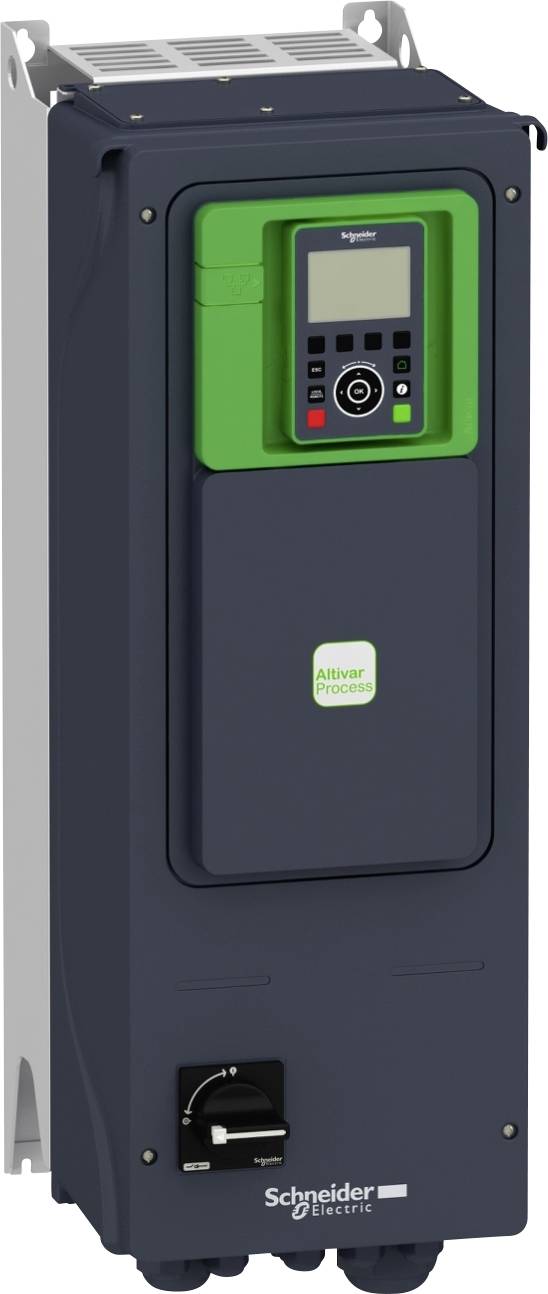

Name: Schneider Electric Frequenzumrichter ATV650D15N4E 15 kW 3phasig 380 V, 480 V
Brand: Schneider Electric
SKU: 2374001
Availability: BackOrder

Technische Daten

Montagevariante: Aufputz
Kommunikationsprotokoll: Modbus. seriell; Modbus TCP; Modbus. seriell
Nennhilfsspannung [UH,nom]: 380-480 V -15 - +10 %
Anzahl digitale Eingänge: 8
Anzahl der Analogeingänge: 3
Anzahl der Analogausgänge: 2
Bemessungs Taktfrequenz: 4 kHz
Scheinleistung: 15 kVA bei 480 V (hohe Überlast); 19.4 kVA bei 480 V (Standardüberlast)
Umgebungstemperatur bei Betrieb: 40…50 °C (mit); -15…40 °C (ohne Lastminderung)
Motorleistung (HP): 15 hp hohe Überlast; 20 hp Standardüberlast
Ausgangs Bemessungsstrom: 23.5 A bei 4 kHz für hohe Überlast; 31.7 A bei 4 kHz für Standardüberlast
Geräuschpegel: 53.7 dB

Eingangsspannung: 380 V
480 V

Produkt-Art: Frequenzumrichter

Ausgangsleistung (max.): 15 kW

Frequenz (max.): 0.5 kHz

Frequenz (min.): 0.0001 kHz

Netz: 3phasig

Frequenz-Bereich: 0.0001 kHz - 0.5 kHz

Nennstrom: 27 A

Tiefe: 330 mm

Höhe: 678 mm

Breite: 264 mm

: IP55

Typ: ATV650D15N4E

Filterklasse: C2

Abm.: (B x H x T) 264 x 678 x 330 mm

Herst.-Teilenr.: ATV650D15N4E

Filterklasse/Schutzstufe: IP55

Gewicht: 19.6 kg

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2374001 Schneider Electric Frequenzumrichter ATV650D15N4E 15 kW 3phasig 380 V, 480 V

Beschreibung

Frequenzumrichter ATV650, 15 kW/20 HP, 380-480V, IP55mit Hauptschalter

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Frequenzumrichter ATV650, 15 kW/20 HP, 380-480V, IP55mit Hauptschalter
