Name: Schneider Electric C16F4 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 140 x 161 x 86 mm Piece
Brand: Schneider Electric
SKU: 2927933
Availability: BackOrder

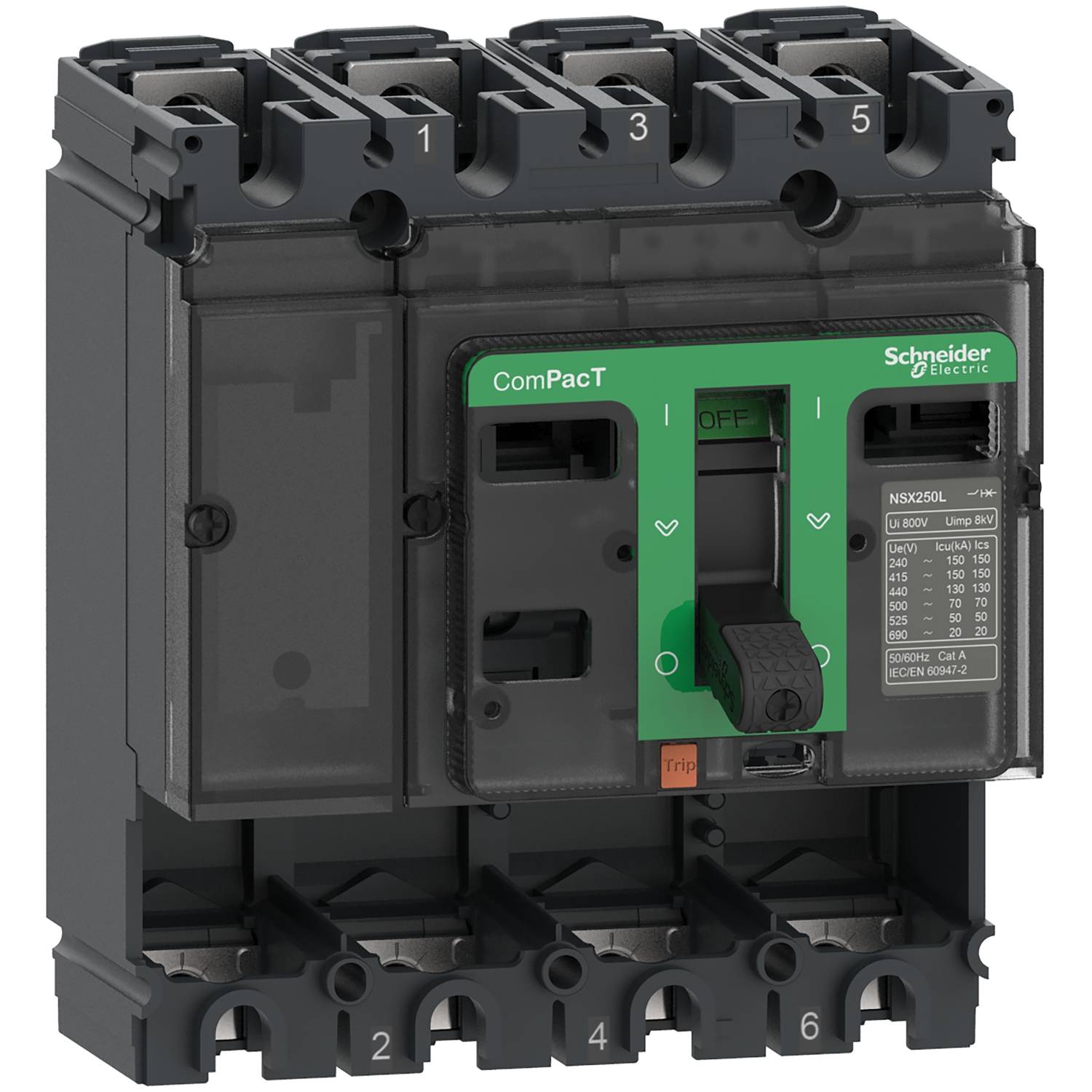

Leistungsschalter der Marke Schneider Electric, Modell 'ComPacT', zeigt die Positionen 'ON' und 'OFF' zur Steuerung elektrischer Schaltkreise.

Produkt-Art

Leistungsschalter

Verpackungsart

Piece

Typ

C16F4

Polzahl

4polig

Schaltspannung (max.)

690 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 387.95 / Stück)

CHF 427.95

-9 %

CHF 387.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktleistungsschalter ComPacT NSX160F Grundschalter 4P 160A 36kA/415V AC, ohne Auslösegerät

160 A, 690 V, 36 kA, 36,8 W, Einbaugerät Festeinbautechnik, Integrierter Erdschlussschutz: nein, Schraubanschluss, Geeignet für Hutschienenmontage: nein, Hutschienenmontage optional: ja, Mit Ausgelöstmelder: ja, Mit integriertem Unterspannungsauslöser: nein, 4, vorne, Knebel, Komplettgerät mit Schutzeinheit: nein, Motorantrieb integriert: nein, Motorantrieb optional: ja, IP40

Technische Daten

Bemessungsdauerstrom Iu: 160 ABemessungsspannung: 690 VBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 36 kAVerlustleistung: 36,8 WGerätebauart: Einbaugerät FesteinbautechnikIntegrierter Erdschlussschutz: neinAnschlussart Hauptstromkreis: SchraubanschlussGeeignet für Hutschienenmontage: neinHutschienenmontage optional: jaMit Ausgelöstmelder: jaMit integriertem Unterspannungsauslöser: neinPolzahl: 4Position des Anschlusses für Hauptstromkreis: vorneAusführung des Betätigungselements: KnebelKomplettgerät mit Schutzeinheit: neinMotorantrieb integriert: neinMotorantrieb optional: jaSchutzart (IP): IP40Verpackungseinheit: 1 StückMaße (cm): 192 × 146 × 140Bruttogewicht: 1,956 kg, Nettogewicht: 1,956 kgECLASS 7: Leistungsschalter für Trafo-, Generator- und Anlagenschutz (27370409)

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: C16F4

Polzahl: 4polig

Schaltspannung (max.): 690 V/AC

Tiefe: 86 mm

Breite: 140 mm

Höhe: 161 mm

Abm.: (B x H x T) 140 x 161 x 86 mm

Inhalt: 1 St.

: 0

: 0

: 160 A

: 4

: 0

: IP40

: vorne

: FALSE

: Schraubanschluss

: Knebel

: TRUE

: 36 kA

: FALSE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: FALSE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2927933 Schneider Electric C16F4 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 140 x 161 x 86 mm Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2927933 Schneider Electric C16F4 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 140 x 161 x 86 mm Piece

Beschreibung

Dies ist ein Grundschalter mit 4 Polen für ComPacT NSX160F. ComPacT NSX ist darauf ausgelegt, den Platz und das Ausschaltvermögen für alle Standard- und Sonderanwendungen zu optimieren. Dieser Grundschalter wird ohne Auslöseeinheit geliefert und ist mit allen Arten von Auslöseeinheiten kompatibel, die separat bestellt werden müssen. Das Ausschaltvermögen Icu beträgt 36 kA bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz (begrenzt auf 440 VAC 50/60 Hz, wenn ein Differenzstromschutz vorhanden ist). Es kann mit einer Vielzahl optionaler Funktionen und Zubehörteile ausgestattet werden. Die Abmessungen betragen 140 mm x 161 mm x 86 mm. Sie gewährleistet die Konformität mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
