Rohde KM-36.14.093.9005 Muldengriff Schwarz (L x B x H) 93 x 19 x 36 mm 5 St.

Ein rechteckiger Einlassgriff aus schwarzem Kunststoff, eingebettet in einem metallischen, rechteckigen Rahmen.

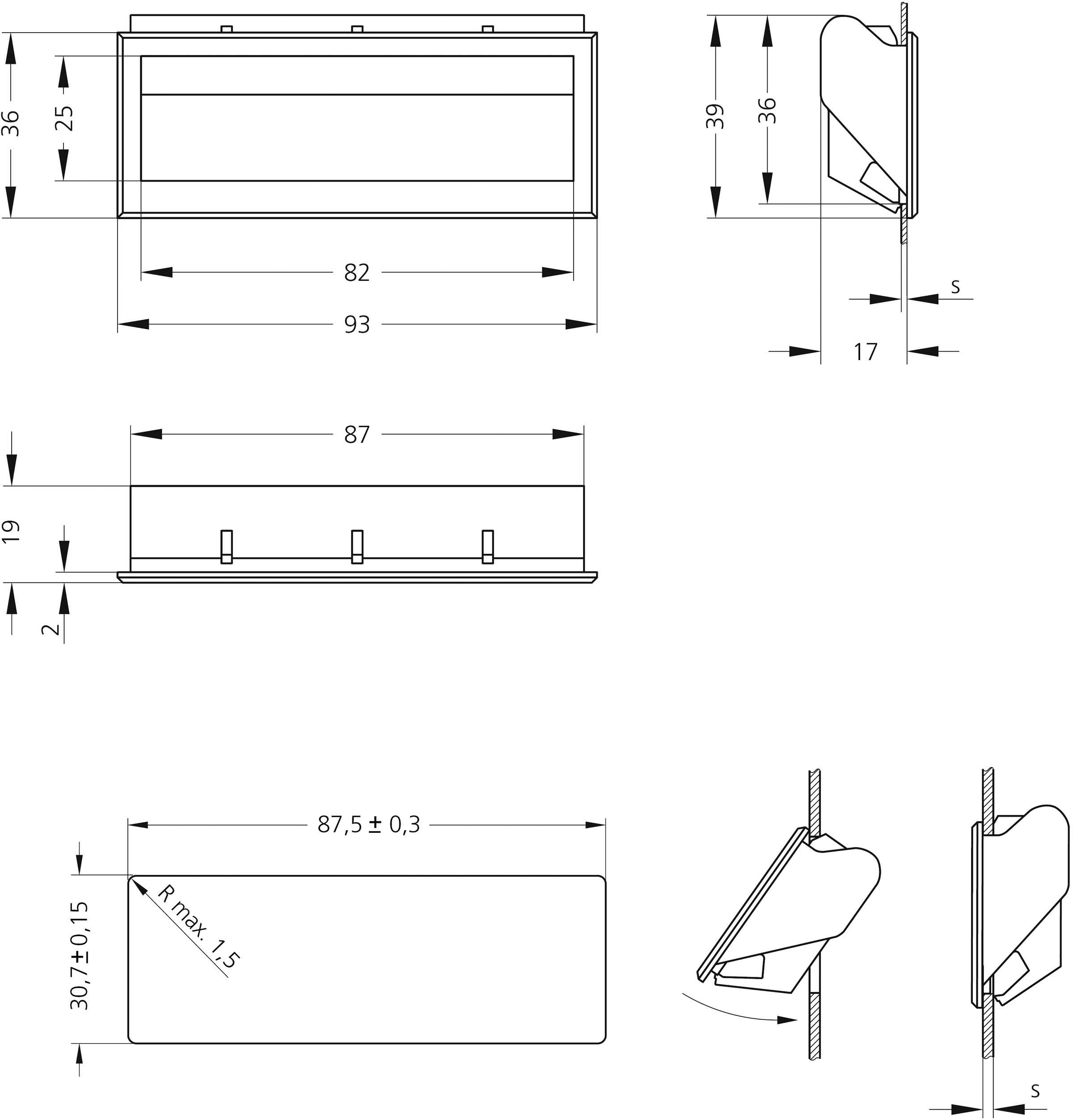

Technische Zeichnung eines rechteckigen Beschlags mit Maßen in Millimetern. Zeigt Vorder- und Seitenansicht mit Befestigungsdetails.
1/2
Abbildung ähnlich
Produkt-Art
Muldengriff
Material
ABS
Abm.
(L x B x H) 93 x 19 x 36 mm
Breite
19 mm
Höhe
36 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl (Packungsgröße 5 St.)
Gesamt (CHF 59.95 / Stück)
CHF 59.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rohde Kunststoff-Muldengriff, Material ABS, schwarz, für Blechstärke 1mm - 1,4 mm

  • Inhalt: 5 St.

Technische Daten

  • Werkstoff (Material): ABS
  • Herstellerfarbe: schwarz
  • Befestigungsmethode: g:Sonstige
  • Serienname: KM-36
  • Grifftyp (Serie): Griffserie KM
  • Loch Durchmesser:
Abm.

(L x B x H) 93 x 19 x 36 mm

Produkt-Art

Muldengriff

Material

ABS

Breite

19 mm

Höhe

36 mm

Länge

93 mm

Herstellerfarbe

Schwarz

Inhalt

5 St.

Max. Tragkraft

400 N

Typ

KM-36.14.093.9005

Dokumente & Downloads

Datenblatt

Datenblatt 2343721 Rohde KM-36.14.093.9005 Muldengriff Schwarz (L x B x H) 93 x 19 x 36 mm 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2343721 Rohde KM-36.14.093.9005 Muldengriff Schwarz (L x B x H) 93 x 19 x 36 mm 5 St.

Beschreibung

Bündiger Muldengriff zum
Heben oder Ziehen.

Werkstoff und Oberfläche:
ABS, schwarz, ähnlich RAL 9005,
mit Feinstruktur im Sichtbereich.
Konstruktive Merkmale:
Einseitige, werkzeuglose Einlochinstallation
durch selbstarretierende
Griffmulde.
Montage:
Muldengriff in den Ausschnitt
setzen, so dass die Ausschnittoberkante
in dem Spalt hinter
der Sichtfläche des Griffes liegt.
Dann die Unterkante des Griffes
in den Ausschnitt drücken, bis
dieser spürbar einrastet.
