Name: Rohde F5-08.040.04 Griffleiste Schwarz (L x B x H) 40 x 7.7 x 15 mm 15 St.
Brand: Rohde
SKU: 2343678
Availability: BackOrder

Ein schwarzer Adapter für die Montage von Zubehör, rechteckige Form mit einer Schiene oben. Verwendet zur Befestigung an einer Basis.

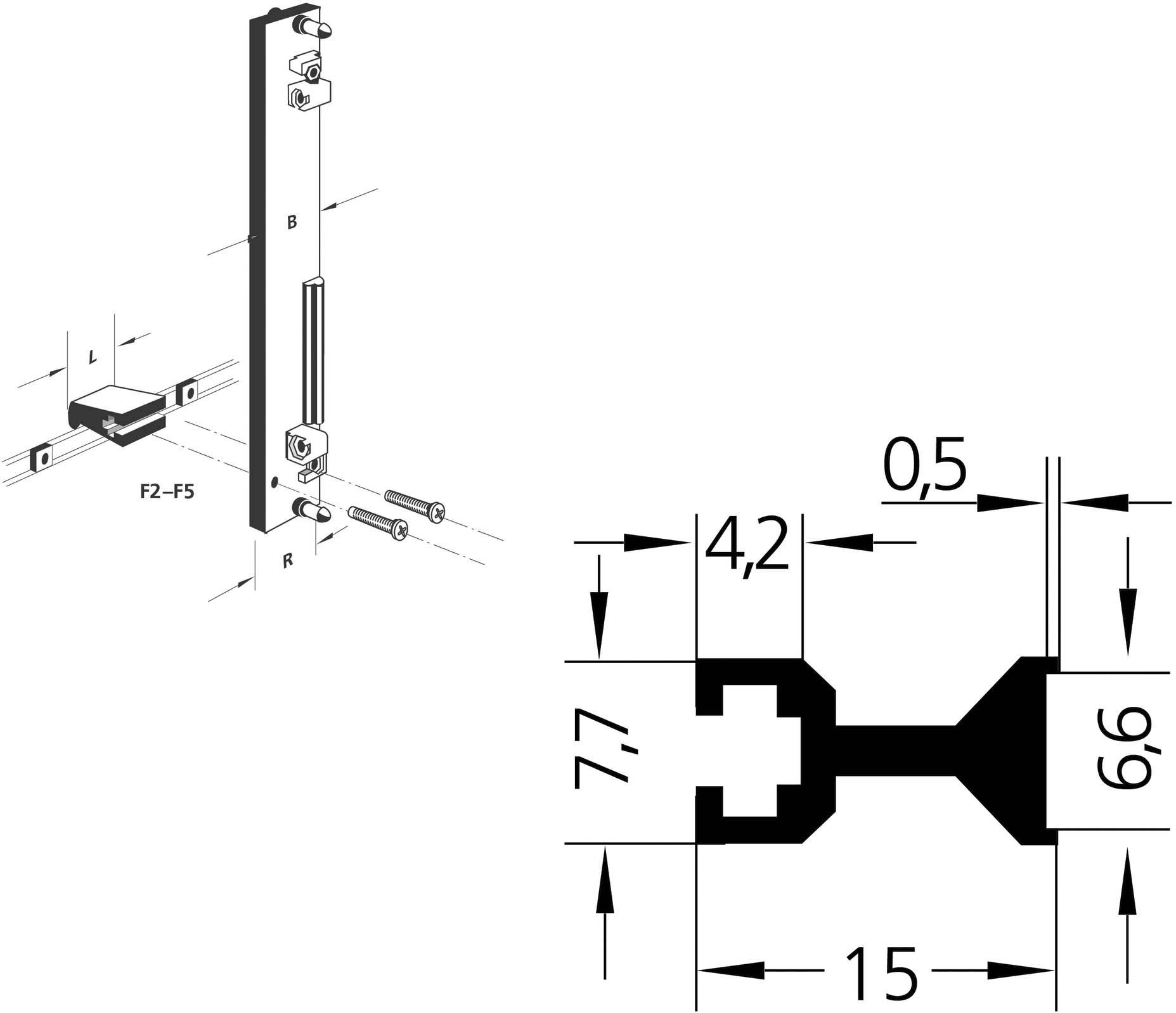

Eine technische Zeichnung zeigt ein Scharnier und Details seiner Montage mit Maßen: 7,7 x 15 mm; Ausschnitt 4,2 mm lang, 6,6 mm breit.

1/2

Abbildung ähnlich

Produkt-Art

Griffleiste

Material

Aluminium

Abm.

(L x B x H) 40 x 7.7 x 15 mm

Breite

7.7 mm

Höhe

15 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl (Packungsgröße 15 St.)

Set(s)

Gesamt (CHF 53.95 / Stück)

CHF 53.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rohde Frontplatten-Griffleisten, aus Profilaluminium

Inhalt: 15 St.

Technische Daten

Oberflächenbehandlung: eloxiert
Werkstoff (Material): AlMgSi 0.5
Herstellerfarbe: schwarz
Befestigungsmethode: Innengewinde
Serienname: F5-08
Grifftyp (Serie): Frontplatten Griffleisten F
Loch Durchmesser: M2,5

Abm.: (L x B x H) 40 x 7.7 x 15 mm

Produkt-Art: Griffleiste

Material: Aluminium

Breite: 7.7 mm

Höhe: 15 mm

Länge: 40 mm

Herstellerfarbe: Schwarz

Inhalt: 15 St.

Loch-Ø: 2.5 mm

Max. Tragkraft: 100 N

Typ: F5-08.040.04

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Abm.

Herstellerfarbe

Rohde F2-03.014.01 Griffleiste Silber (L x B x H) 14.6 x 10 x 15.5 mm 19 St.

Bestell-Nr.:2343603

Bald verfügbar

Conrad Electronic

(L x B x H) 14.6 x 10 x 15.5 mm

Silber

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Rohde F2-03.014.04 Griffleiste Schwarz (L x B x H) 14.6 x 10 x 15.5 mm 17 St.

Bestell-Nr.:2343604

Bald verfügbar

Conrad Electronic

(L x B x H) 14.6 x 10 x 15.5 mm

Schwarz

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Rohde F2-04.019.01 Griffleiste Silber (L x B x H) 19.7 x 10 x 15.5 mm 18 St.

Bestell-Nr.:2343605

Bald verfügbar

Conrad Electronic

(L x B x H) 19.7 x 10 x 15.5 mm

Silber

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Rohde F2-04.019.04 Griffleiste Schwarz (L x B x H) 19.7 x 10 x 15.5 mm 17 St.

Bestell-Nr.:2343606

Bald verfügbar

Conrad Electronic

(L x B x H) 19.7 x 10 x 15.5 mm

Schwarz

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Rohde F2-05.024.01 Griffleiste Silber (L x B x H) 24.8 x 10 x 15.5 mm 18 St.

Bestell-Nr.:2343607

Bald verfügbar

Conrad Electronic

(L x B x H) 24.8 x 10 x 15.5 mm

Silber

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Rohde F2-05.024.04 Griffleiste Schwarz (L x B x H) 24.8 x 10 x 15.5 mm 16 St.

Bestell-Nr.:2343608

Bald verfügbar

Conrad Electronic

(L x B x H) 24.8 x 10 x 15.5 mm

Schwarz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Rohde F2-06.029.01 Griffleiste Silber (L x B x H) 29.9 x 10 x 15.5 mm 17 St.

Bestell-Nr.:2343609

Bald verfügbar

Conrad Electronic

(L x B x H) 29.9 x 10 x 15.5 mm

Silber

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Rohde F2-06.029.04 Griffleiste Schwarz (L x B x H) 29.9 x 10 x 15.5 mm 15 St.

Bestell-Nr.:2343610

Bald verfügbar

Conrad Electronic

(L x B x H) 29.9 x 10 x 15.5 mm

Schwarz

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Rohde F2-08.040.01 Griffleiste Silber (L x B x H) 40 x 10 x 15.5 mm 16 St.

Bestell-Nr.:2343611

Bald verfügbar

Conrad Electronic

(L x B x H) 40 x 10 x 15.5 mm

Silber

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Rohde F2-08.040.04 Griffleiste Schwarz (L x B x H) 40 x 10 x 15.5 mm 14 St.

Bestell-Nr.:2343612

Bald verfügbar

Conrad Electronic

(L x B x H) 40 x 10 x 15.5 mm

Schwarz

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2343678 Rohde F5-08.040.04 Griffleiste Schwarz (L x B x H) 40 x 7.7 x 15 mm 15 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2343678 Rohde F5-08.040.04 Griffleiste Schwarz (L x B x H) 40 x 7.7 x 15 mm 15 St.

Beschreibung

Universell einsetzbare Griffleisten
für Teilfrontplatten im Rastermaß
5,08 mm = 1 TE (Teilungseinheit).

Werkstoff und Oberfläche:
Aluminiumprofil AIMgSi 0,5;
gleitgeschliffen, mattiert und
naturfarben oder schwarz
eloxiert.
Montagehinweise:
Alle Typen der Frontplatten-Griffleisten
F2-F5 haben eine Kreuznut
für M2,5 passend für
Schraubenköpfe nach DIN 933
bzw. Muttern nach DIN 439,
562 und 934, passend zu der
genormten Kartenwinkelbefestigung.
