PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 8 Rastermaß: 5 mm 54951080401D 1 St.

Ein graues und rotes Elektroklemmenblock mit mehreren Anschlusssteilen, die in zwei Reihen angeordnet sind.

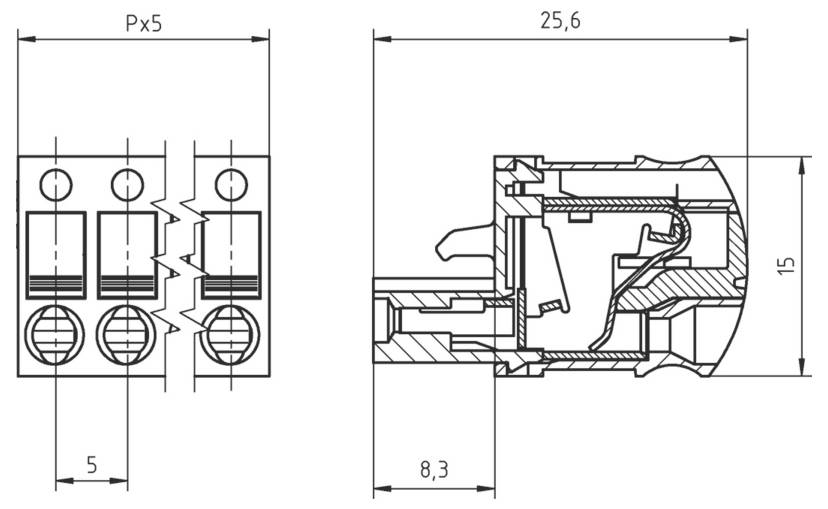

Technische Zeichnung eines Steckverbinders, der drei Anschllusspunkte und eine detaillierte innere Struktur mit Maßen in Millimetern zeigt.
1/2
Abbildung ähnlich
Produkt-Art
Leiterplattensteckverbinder
RM
5 mm
Polzahl Gesamt
8
Steckverbindersystem
wire-to-board
Besonderheiten
mit PUSH-IN-Federanschluss
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 2. Feb. 2027
Anzahl
Min.: 50
Vielfache: 50
Gesamt (CHF 2.75 / Stück)
CHF 137.50
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder 8pin RM5.0mm

  • Push-In Anschluss
  • Rastermaß 5.0 mm
  • Leiteranschluss parallel zur Steckrichtung
  • Kodierung mit Kodierstern
  • Mit Rasthaken zum Einrasten an der Stiftleiste
  • Klingendrücker zum einfachen Lösen der Klemmstelle
  • Prüfabgriff an jeder Klemmstelle

Unser Service für Sie

Technische Daten

  • Anschlussquerschnitt (Eindrähtig (starr)): 0.2 mm² - 2.5 mm²
  • Anschlussquerschnitt (Feindrähtig (flexibel): 0.2 mm² - 2.5 mm²
  • Anschlussquerschnitt (Feindrähtig mit Aderendhülse): 0.25 mm² - 2.5 mm²
  • Abisolierlänge: 12.0 mm
  • Brennbarkeitsklasse: UL 94 V-0
  • Klemmfeder: Edelstahl
  • Kontaktfeder: Kupferlegierung
  • Arbeitstemperatur: -40 °C (ohne mech. Belastung) - 105 °C
  • Lagertemperatur: -40 °C - 105 °C
Produkt-Art

Leiterplattensteckverbinder

Steckverbindersystem

wire-to-board

Besonderheiten

mit PUSH-IN-Federanschluss

RM

5 mm

Polzahl Gesamt

8

Inhalt

1 St.

Abisolierlänge (max.)

12.0 mm

Anschluss

Push-In-Federkraftanschluss

Gehäuse-Material

PA 6.6

Herst.-Teilenr.

54951080401D

Herstellerfarbe

Basalt-Grau

Kontaktmaterial

Kupferlegierung

Länge

40.00 mm

max. Querschnitt

2.5 mm²

min. Querschnitt

0.2 mm²

RoHS-konform

Ja

Max. Temperatur

105 °C

Min. Temperatur

-40 °C

Typ

AK4951/8KD-5.0-BASALTGRAU

Dokumente & Downloads

Datenblatt

Datenblatt 3590360 PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 8 Rastermaß: 5 mm 54951080401D 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3590360 PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 8 Rastermaß: 5 mm 54951080401D 1 St.

Beschreibung

Unfortunately we are not able to provide further information for this product.
