PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 7 Rastermaß: 5 mm 53950070001D 1 St. Piece

Ein grünes Klemmleistengehäuse mit acht Anschlüssen für elektrische Drähte, das für Schaltkreisverbindungen in elektronischen Geräten verwendet wird.

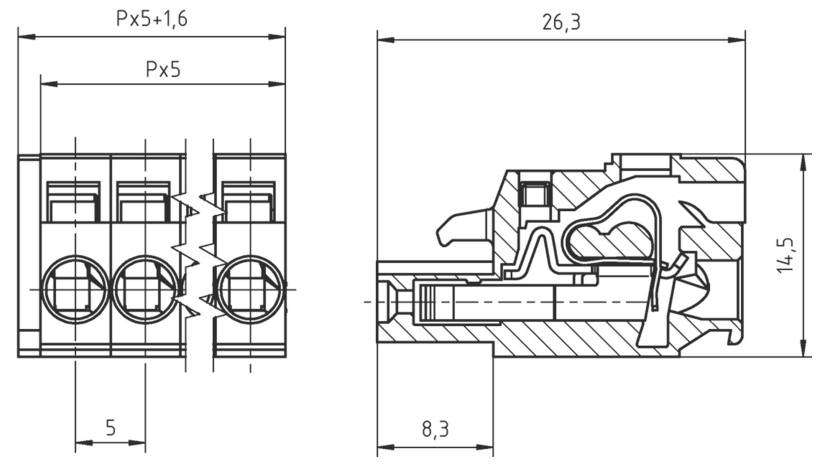

Technische Zeichnung eines Steckers: Abmessungen umfassen 26,3 mm Länge, 14,5 mm Höhe und verschiedene beschriftete Teile und Maße.
1/2
Abbildung ähnlich
Produkt-Art
Leiterplattensteckverbinder
RM
5 mm
Polzahl Gesamt
7
Verpackungsart
Piece
Besonderheiten
mit Rastnasen
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 2. Feb. 2027
Anzahl
Min.: 50
Vielfache: 50
Gesamt (CHF 2.85 / Stück)
CHF 142.50
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder 7pin RM5.0mm

  • Rastermaß 5.0 mm
  • Kodierung mit Kodierstern
  • Zugfederprinzip
  • Prüfabgriff an jeder Klemmstelle
  • Mit Rasthaken zum Einrasten an der Stiftleiste

Unser Service für Sie

Technische Daten

  • Anschlussquerschnitt (Eindrähtig (starr)): 0.08 mm² - 2.5 mm²
  • Anschlussquerschnitt (Feindrähtig (flexibel): 0.08 mm² - 2.5 mm²
  • Anschlussquerschnitt (Feindrähtig mit Aderendhülse): 0.14 mm² - 1.5 mm²
  • Abisolierlänge: 8.5 mm
  • Brennbarkeitsklasse: UL 94 V-0
  • Kontaktfeder: Kupferlegierung
  • Käfigzugfeder: Edelstahl
  • Arbeitstemperatur: -40 °C (ohne mech. Belastung) - 105 °C
  • Lagertemperatur: -40 °C - 105 °C
Verpackungsart

Piece

Produkt-Art

Leiterplattensteckverbinder

Besonderheiten

mit Rastnasen

RM

5 mm

Polzahl je Reihe

7

Polzahl Gesamt

7

Inhalt

1 St.

Abisolierlänge (max.)

8.5 mm

Gehäuse-Material

PA 6.6

Herst.-Teilenr.

53950070001D

Herstellerfarbe

Grün

Kontaktmaterial

Kupferlegierung

Länge

36.60 mm

max. Querschnitt

2.5 mm²

min. Querschnitt

0.08 mm²

RoHS-konform

Ja

Max. Temperatur

105 °C

Min. Temperatur

-40 °C

Typ

AK3950/7-5.0-GRÜN

Dokumente & Downloads

Datenblatt

Datenblatt 3590395 PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 7 Rastermaß: 5 mm 53950070001D 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3590395 PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 7 Rastermaß: 5 mm 53950070001D 1 St. Piece

Beschreibung

Unfortunately we are not able to provide further information for this product.
