PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 10 Rastermaß: 7.62 mm 54961102421D 1 St. Single

Ein grauer und roter elektrischer Stecker mit mehreren Anschlüssen, der zum Verbinden von Kabeln in elektronischen Baugruppen verwendet wird.

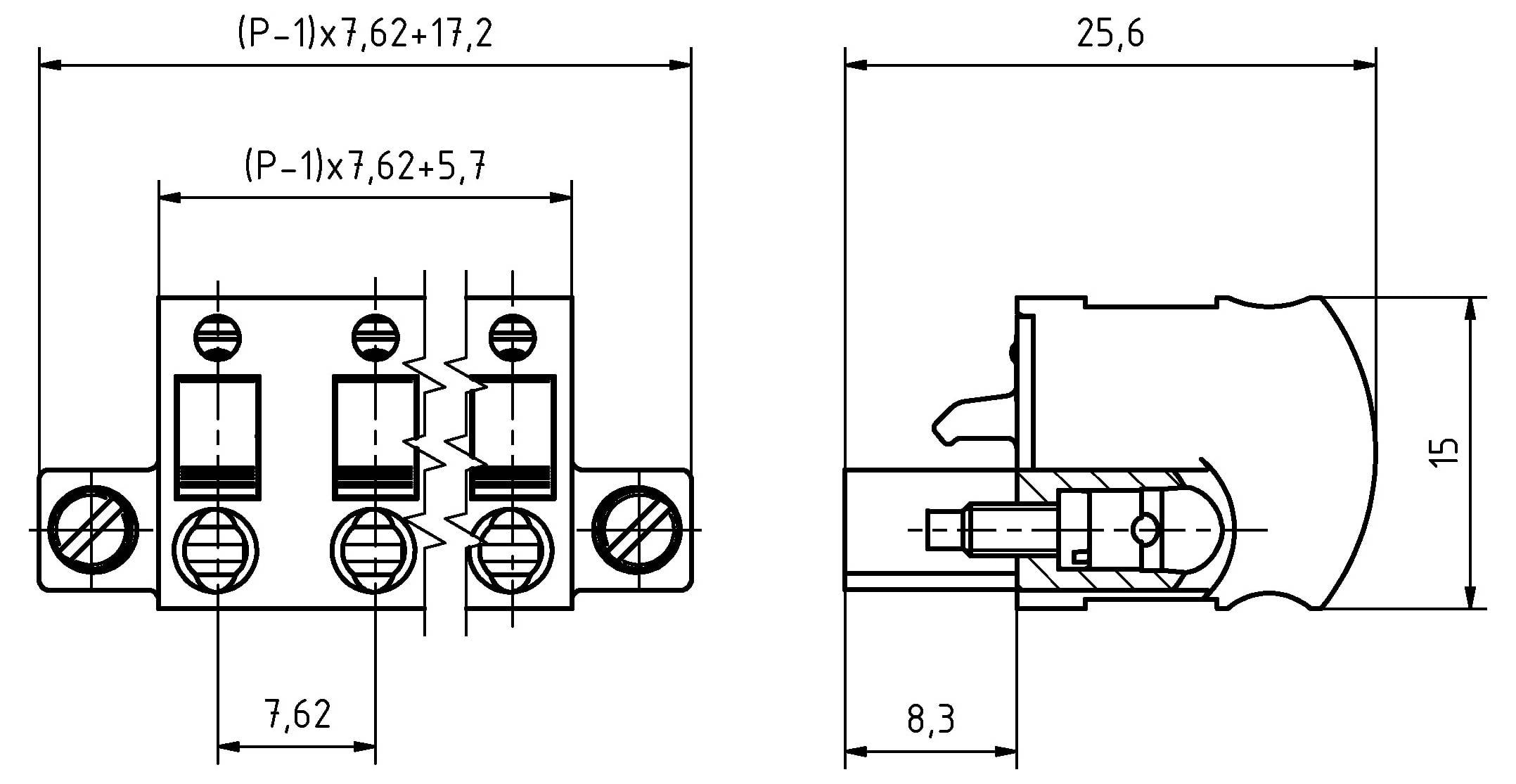

Technische Zeichnung eines 3-poligen Elektroklemmenblocks. Enthält Abmessungen: Breite 25,6 mm, Höhe 15 mm, Tiefe 8,3 mm und Stiftabstand 7,62 mm.
1/2
Abbildung ähnlich
Produkt-Art
Leiterplattensteckverbinder
RM
7.62 mm
Polzahl Gesamt
10
Verpackungsart
Single
Besonderheiten
kodierbar
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 2. Feb. 2027
Anzahl
Min.: 50
Vielfache: 50
Gesamt (CHF 5.05 / Stück)
CHF 252.50
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverb. 10pin RM7.62mm

  • Push-In Anschluss
  • Rastermaß 7.62 mm
  • Leiteranschluss parallel zur Steckrichtung
  • Kodierung mit Kodierstern
  • Klingendrücker zum einfachen Lösen der Klemmstelle
  • Prüfabgriff an jeder Klemmstelle
  • Mit Rasthaken zum Einrasten an der Stiftleiste
  • Mit Befestigungsflansch

Unser Service für Sie

Technische Daten

  • Anschlussquerschnitt (Eindrähtig (starr)): 0.2 mm² - 2.5 mm²
  • Anschlussquerschnitt (Feindrähtig (flexibel): 0.2 mm² - 2.5 mm²
  • Anschlussquerschnitt (Feindrähtig mit Aderendhülse): 0.25 mm² - 2.5 mm²
  • Abisolierlänge: 12.0 mm
  • Brennbarkeitsklasse: UL 94 V-0
  • Klemmfeder: Edelstahl
  • Kontaktfeder: Kupferlegierung
  • Arbeitstemperatur: -40 °C (ohne mech. Belastung) - 105 °C
  • Lagertemperatur: -40 °C - 105 °C
Verpackungsart

Single

Produkt-Art

Leiterplattensteckverbinder

Besonderheiten

kodierbar

RM

7.62 mm

Polzahl Gesamt

10

Inhalt

1 St.

Abisolierlänge (max.)

12 mm

Anschluss

Push-In-Federkraftanschluss

Gehäuse-Material

PA 6.6

Herst.-Teilenr.

54961102421D

Herstellerfarbe

Basalt-Grau

Kontaktmaterial

Kupferlegierung

Länge

85.80 mm

max. Querschnitt

2.5 mm²

min. Querschnitt

0.2 mm²

RoHS-konform

Ja

Steckrichtung

Senkrecht zur Leiterplatte

Max. Temperatur

105 °C

Min. Temperatur

-40 °C

Typ

AKZ4961/10FKD-7.62-BASALTGRAU

Dokumente & Downloads

Datenblatt

Datenblatt 3590392 PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 10 Rastermaß: 7.62 mm 54961102421D 1 St. Single

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3590392 PTR Hartmann Leiterplattensteckverbinder Polzahl Gesamt 10 Rastermaß: 7.62 mm 54961102421D 1 St. Single

Beschreibung

Unfortunately we are not able to provide further information for this product.
