Name: Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 2 Rastermaß: 5 mm 1864037 1 St.
Brand: Phoenix Contact
SKU: 1611503
Availability: InStock

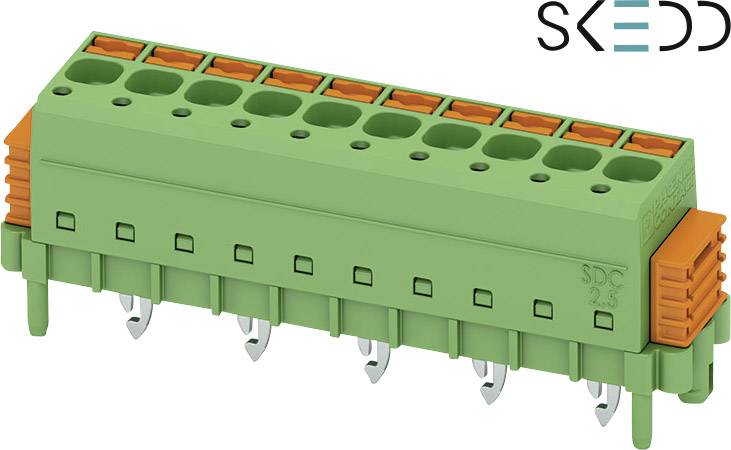

Steckverbinder von Phoenix Contact, grün mit orangen Seitenelementen, für Leiterquerschnitt 2,5 mm². Markenname 'SKEDD' oben rechts.

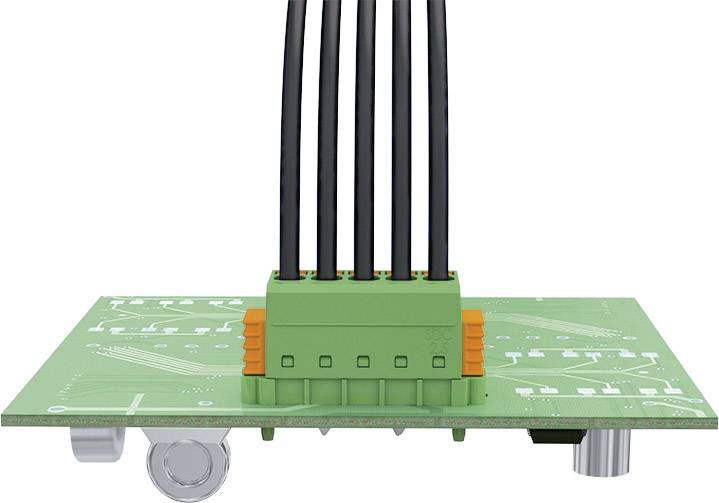

Grüne Leiterplatte mit montierten schwarzen Kabeln, die durch einen zentralen Anschluss laufen. Technische Komponenten sind erkennbar.

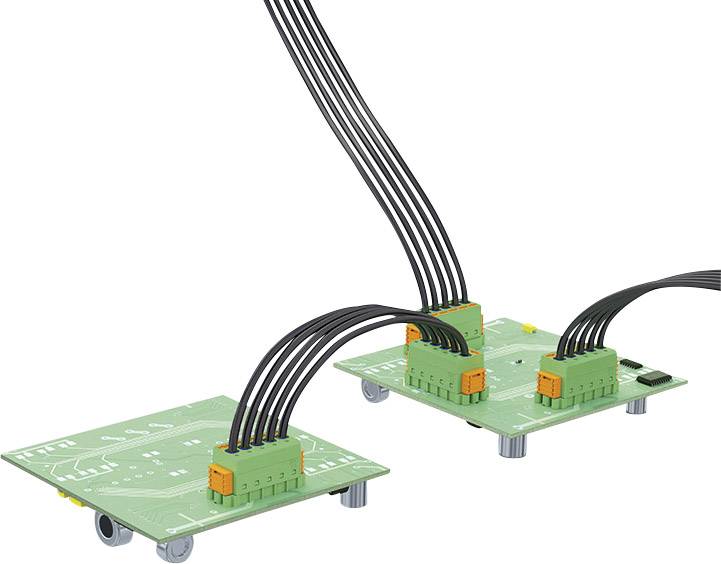

Zwei grüne elektronische Platinen mit mehreren Kabelverbindungen, die mit orangen Steckverbindern befestigt sind.

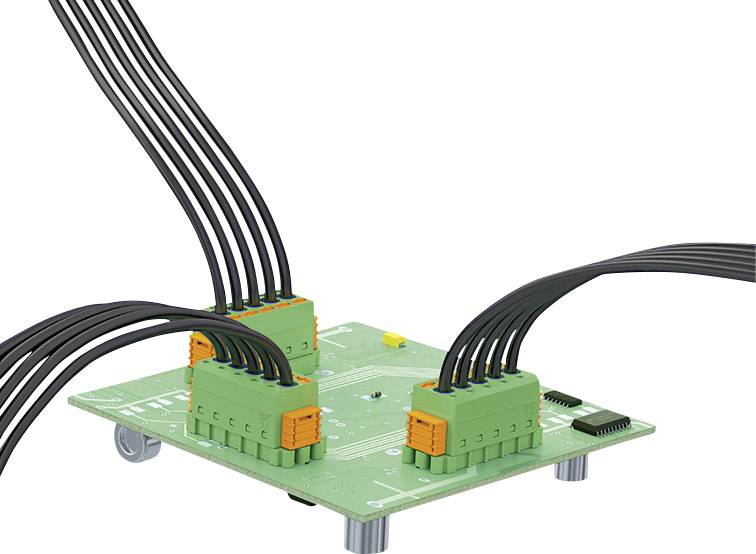

Eine grüne Leiterplatte mit mehreren darauf befestigten Kabeln, die in orange-grüne Steckverbinder eingesteckt sind.

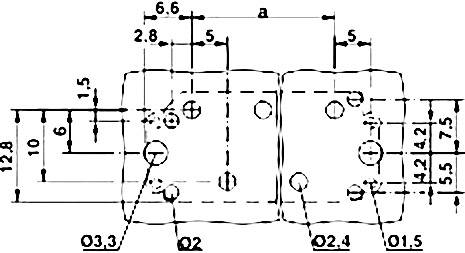

Technische Zeichnung eines Metallverbinders mit Bohrlochmaßen in Millimetern. Maße und Abstände für genaue Platzierung der Löcher.

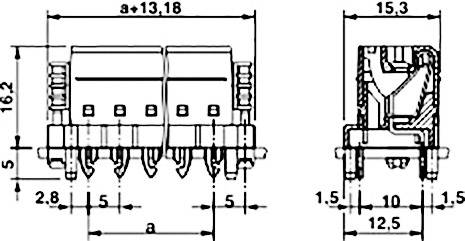

Technische Zeichnung eines elektrischen Steckverbinders mit Maßangaben in Millimetern, zeigt Vorder- und Seitenansicht mit Details.

1/6

Abbildung ähnlich

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stecker

Anzahl Reihen

Serie

SDC

5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 29. Okt.

6 Stück

Anzahl

Stück

Min.: 6

Vielfache: 6

Gesamt (CHF 1.60 / Stück)

CHF 2.30

-30 %

CHF 9.60

inkl. MwSt.

Nur noch 6 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SKEDD Direktstecker

Polzahl Gesamt 2
Anzahl Reihen 1
Inhalt 1 St.

Technische Daten

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stecker

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: SDC

Besonderheiten: mit Entriegelungshilfe
mit Flansch
mit Rasthaken

RM: 5 mm

Polzahl je Reihe: 2

Polzahl Gesamt: 2

Stiftform: Doppelt

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 1 St.

AWG max.: 12

AWG min.: 24

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme

Betätigungsrichtung: Senkrecht zur Leiterplatte

Gehäuse-Material: PA

Herst.-Teilenr.: 1864037

Herstellerfarbe: Grün
Orange

Isolationsmaterial: PA

Kontaktmaterial: Kupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 320 V

max. Querschnitt: 2.50 mm²

min. Querschnitt: 0.20 mm²

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: SDC 2,5/ 2-PV-5,0-ZB

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anzahl Reihen

Nennstrom - gerundet

Polzahl Gesamt

Serie

Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 2 Rastermaß: 5 mm 1864037 1 St.

Bestell-Nr.:1611503

Lieferung Do., 29. Okt.

6 StückConrad Electronic

Dieser Artikel

12 A

5 mm

SDC

Stück

Min.: 6

Vielfache: 6

CHF 1.60^*

Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 12 Rastermaß: 5 mm 1864134 1 St.

Bestell-Nr.:1611512

Lieferung Do., 29. Okt.

21 StückConrad Electronic

12 A

5 mm

SDC

Stück

Min.: 1

Vielfache: 1

CHF 6.20^*

Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 12 Rastermaß: 5 mm 1864147 1 St.

Bestell-Nr.:1611508

Lieferung Do., 29. Okt.

25 StückConrad Electronic

12 A

5 mm

SDC

Stück

Min.: 1

Vielfache: 1

CHF 7.30^*

Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 4 Rastermaß: 5 mm 1864053 1 St.

Bestell-Nr.:1611489

Lieferung Do., 29. Okt.

28 StückConrad Electronic

12 A

5 mm

SDC

Stück

Min.: 1

Vielfache: 1

CHF 2.50^*

Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 8 Rastermaß: 5 mm 1864095 1 St.

Bestell-Nr.:1611505

Lieferung Do., 29. Okt.

52 StückConrad Electronic

12 A

5 mm

SDC

Stück

Min.: 1

Vielfache: 1

CHF 4.85^*

Phoenix Contact Stiftgehäuse-Platine SDDC Polzahl Gesamt 1 Rastermaß: 5 mm 1864024 1 St.

Bestell-Nr.:1611502

Lieferung Do., 29. Okt.

18 StückConrad Electronic

12 A

5 mm

SDDC

Stück

Min.: 2

Vielfache: 1

CHF 0.70^*

Phoenix Contact Stiftgehäuse-Platine SDDC Polzahl Gesamt 20 Rastermaß: 3.50 mm 1848723 1 St.

Bestell-Nr.:1611486

Lieferung Do., 29. Okt.

39 StückConrad Electronic

8 A

3.50 mm

SDDC

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

Phoenix Contact Stiftgehäuse-Platine SDDC Polzahl Gesamt 22 Rastermaß: 3.50 mm 1848736 1 St.

Bestell-Nr.:1611483

Lieferung Do., 29. Okt.

48 StückConrad Electronic

8 A

3.50 mm

SDDC

Stück

Min.: 1

Vielfache: 1

CHF 17.95^*

Phoenix Contact Stiftgehäuse-Platine SDDC Polzahl Gesamt 26 Rastermaß: 3.50 mm 1848752 1 St.

Bestell-Nr.:1611500

Lieferung Do., 29. Okt.

37 StückConrad Electronic

8 A

3.50 mm

SDDC

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact Stiftgehäuse-Platine SDDC Polzahl Gesamt 28 Rastermaß: 3.50 mm 1848765 1 St.

Bestell-Nr.:1611484

Lieferung Do., 29. Okt.

43 StückConrad Electronic

8 A

3.50 mm

SDDC

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1611503 Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 2 Rastermaß: 5 mm 1864037 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1611503 Phoenix Contact Stiftgehäuse-Platine SDC Polzahl Gesamt 2 Rastermaß: 5 mm 1864037 1 St.

Beschreibung

Anzahl der Kontakte = 2
Rastermaß = 5mm
Anzahl der Reihen = 1A
Drahtgröße min mm2 = 0.2mm²
Drahtgröße max mm2 = 2.5mm²
Minimale Drahtgröße AWG = 24 AWG
Maximale Drahtgröße AWG = 14 AWG
Montageausrichtung = Gerade
Kabelanschlussmethode = Feder
Spannung = 320 V
Breite = 15.3 mmmm
