Name: Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 8 Rastermaß: 5.08 mm 1955471 50 St.
Brand: Phoenix Contact
SKU: 2209552
Availability: BackOrder

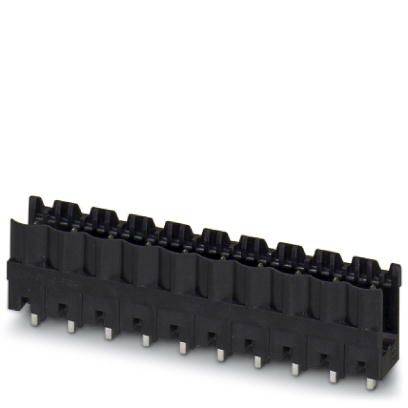

Ein schwarzer elektrischer Steckverbinder mit mehreren Steckplätzen, die in einer Linie angeordnet sind, auf weißem Hintergrund.

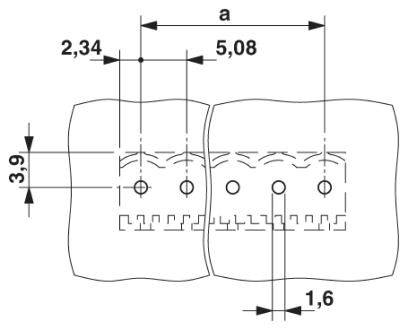

Technische Zeichnung von zwei verbundenen Bauteilen mit Abmessungen: Länge 'a' 5,08 mm, Breite 3,9 mm, Abstand 1,6 mm und 2,34 mm.

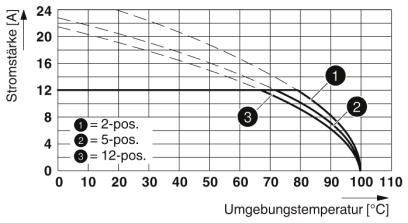

Diagramm zeigt Stromstärke in Abhängigkeit von Umgebungstemperatur. Drei Kurven markieren verschiedene Positionen (2, 5, 12-pos).

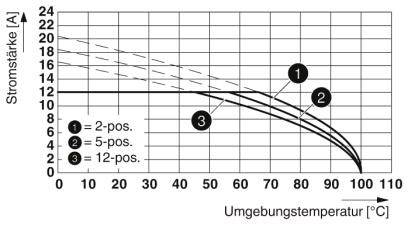

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C]. Drei Kurven: '2-pos.', '5-pos.', '12-pos.'. Stromstärke sinkt mit Temperaturanstieg.

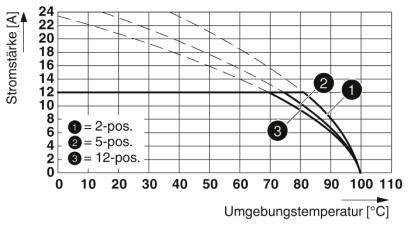

Diagramm zeigt Stromstärke [A] vs. Umgebungstemperatur [°C]. Kurven für 2, 5, 12 Positionen. Stromstärke sinkt mit steigender Temperatur.

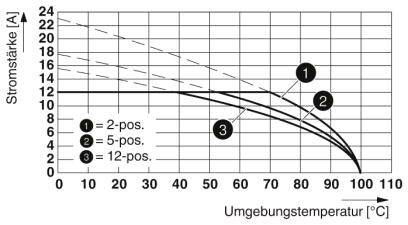

Diagramm zeigt Stromstärke in Ampere (y-Achse) gegen Umgebungstemperatur in Grad Celsius (x-Achse). Kurven für 2-, 5-, 12-Positionen. Stromstärke sinkt bei höherer Temperatur.

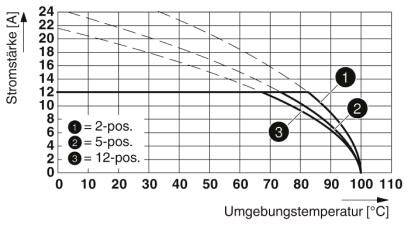

Diagramm zeigt Stromstärke (A) gegen Umgebungstemperatur (°C). Drei Kurven: 2-pos., 5-pos., 12-pos. entlang fallender Trends bei steigender Temperatur.

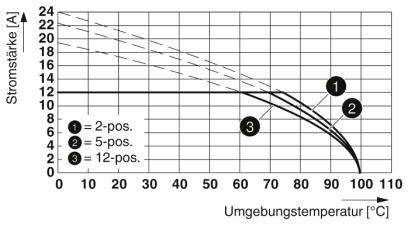

Diagramm zeigt die Stromstärke in Ampere gegen die Umgebungstemperatur in Grad Celsius. Drei Kurven für 2-, 5- und 12-polige Stecker.

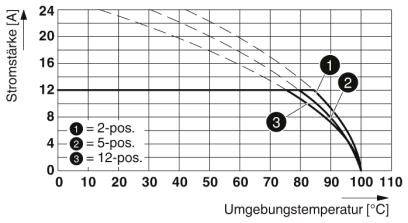

Diagramm zeigt Stromstärke in Ampere gegen Umgebungstemperatur in Grad Celsius. Drei Kurven für 2-pos., 5-pos., 12-pos. Pos.

1/9

Abbildung ähnlich

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stecker

Anzahl Reihen

5.08 mm

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 1.36 / Stück)

CHF 67.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 8

Technische Daten

Nennquerschnitt: 2.5 mm²
Bauhöhe: 12 mm
Länge des Lötpins: 2,6 mm
Stiftabmessungen: 1 x 1 mm
Isolierstoffgruppe: IIIa
Bemessungsstoßspannung (III/3): 4 kV
Pinlänge: 2,6 mm

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stecker

Anzahl Reihen: 1

RM: 5.08 mm

Polzahl Gesamt: 8

Breite: 40.24 mm

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 50 St.

Abm.: (L x B x H) 8.6 x 40.24 x 14.6 mm

Anschluss: Print

Herst.-Teilenr.: 1955471

Herstellerfarbe: Schwarz

Isolationsmaterial: LCP

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 400 V

Höhe: 14.6 mm

Länge: 8.6 mm

Typ: CCV 2,5/ 8-G-5,08 P26THR

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 3.5 mm 1818070 1 St. Piece

Bestell-Nr.:2209429

Lieferung Fr., 30. Okt.

39 StückConrad Electronic

45.3 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 2.45^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 3.81 mm 1725788 50 St.

Bestell-Nr.:2209311

Lieferung Di., 24. Nov.

68 Set(s)Conrad Electronic

38.89 mm

8 A

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 519.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 5.08 mm 1769544 1 St.

Bestell-Nr.:2209339

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

50.8 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 3.20^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 5.08 mm 1899210 50 St. Piece

Bestell-Nr.:2209512

Lieferung Fr., 18. Dez.

Conrad Electronic

67.4 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 261.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 7.62 mm 1720547 50 St.

Bestell-Nr.:2209306

Lieferung Di., 2. Feb. 2027

Conrad Electronic

79 mm

41 A

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 321.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 3.5 mm 1818096 1 St. Piece

Bestell-Nr.:2209430

Lieferung Di., 5. Jan. 2027

Conrad Electronic

52.3 mm

8 A

3.5 mm

Stück

Min.: 50

Vielfache: 50

CHF 4.75^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 5.08 mm 1926112 50 St.

Bestell-Nr.:2209526

Lieferung Fr., 11. Dez.

Conrad Electronic

66.78 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 105.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 5.08 mm 1955730 50 St.

Bestell-Nr.:2209553

Lieferung Mo., 14. Dez.

Conrad Electronic

71.07 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 155.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 7.62 mm 1721009 50 St.

Bestell-Nr.:2209308

Lieferung Di., 2. Feb. 2027

Conrad Electronic

107.54 mm

41 A

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 14 Rastermaß: 3.5 mm 1766051 125 St. Piece

Bestell-Nr.:2209334

Lieferung Di., 24. Nov.

22 Set(s)Conrad Electronic

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'139.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209552 Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 8 Rastermaß: 5.08 mm 1955471 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209552 Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 8 Rastermaß: 5.08 mm 1955471 50 St.

Beschreibung

Ausgelegt für die Integration in den SMT-Lötprozess. Vertikaler Anschluss ermöglicht die mehrreihige Anordnung auf der Leiterplatte. Höchste Flexibilität im Gerätedesign - eine Grundleiste für Steckverbinder mit unterschiedlichen Anschlusstechniken.
