Name: Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 5 Rastermaß: 7.62 mm 1994924 50 St. Piece
Brand: Phoenix Contact
SKU: 2209579
Availability: BackOrder

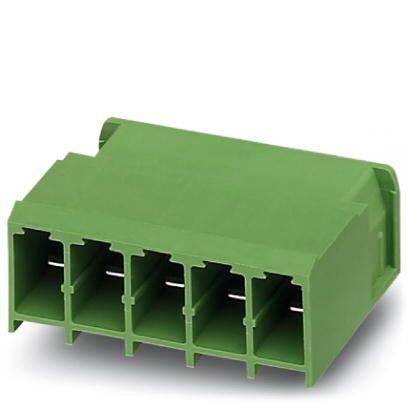

Grüner Kunststoffstecker mit fünf Anschlussöffnungen, geeignet für elektrische Verbindungen, auf weißem Hintergrund.

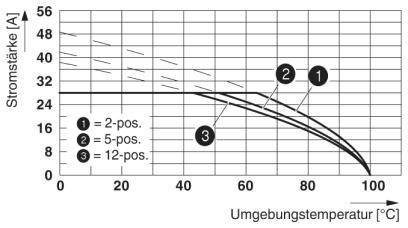

Diagramm zur Stromstärke abhängig von der Umgebungstemperatur. Drei Kurven zeigen Positionen: 2-Pos. (1), 5-Pos. (2), 12-Pos. (3).

Diagramm zeigt Stromstärke (A) gegen Umgebungstemperatur (°C). Kurven für 2-pos., 5-pos. und 12-pos. Relais mit Abnahme bei höherer Temperatur.

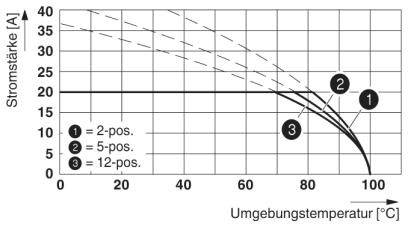

Diagramm zeigt Stromstärke (A) vs. Umgebungstemperatur (°C) für verschiedene Positionen: 2-pos., 5-pos., 12-pos. Strom verringert sich bei steigender Temperatur.

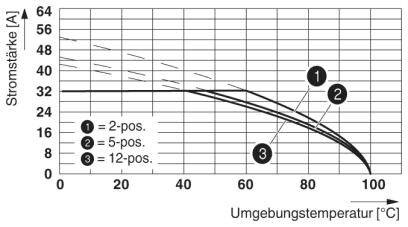

Diagramm zeigt Stromstärke-Ambient-Temperatur-Beziehung. Drei Kurven: 2-pos., 5-pos., 12-pos. Alle sinken, wenn Temperatur steigt.

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C]. Drei Kurven für 2-pos., 5-pos., 12-pos. Schalter, steigend von links nach rechts.

1/6

Abbildung ähnlich

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stecker

7.62 mm

Polzahl Gesamt

Verpackungsart

Piece

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 2. Feb. 2027

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 3.28 / Stück)

CHF 163.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattengrundleiste

Inhalt: 50 St.
Polzahl Gesamt: 5

Technische Daten

Nennquerschnitt: 4 mm²
Bauhöhe: 14,25 mm
Länge des Lötpins: 5 mm
Stiftabmessungen: 1 x 0,8 mm
Pinlänge: 5 mm

Verpackungsart: Piece

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stecker

RM: 7.62 mm

Polzahl je Reihe: 5

Polzahl Gesamt: 5

Breite: 38.08 mm

Nennstrom: 20 A

Nennstrom - gerundet: 20 A

Inhalt: 50 St.

Abm.: (L x B x H) 29 x 38.08 x 19.25 mm

Anschluss: Löten

Herst.-Teilenr.: 1994924

Herstellerfarbe: Schwarz

Kontaktoberfläche Printseite: Zinn

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 400 V

Höhe: 19.25 mm

Länge: 29 mm

max. Querschnitt: 4 mm²

Typ: PC 4/ 5-G-7,62 BK

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 3.5 mm 1818070 1 St. Piece

Bestell-Nr.:2209429

Lieferung Fr., 30. Okt.

39 StückConrad Electronic

45.3 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 2.45^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 3.81 mm 1725788 50 St.

Bestell-Nr.:2209311

Lieferung Di., 24. Nov.

68 Set(s)Conrad Electronic

38.89 mm

8 A

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 519.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 5.08 mm 1769544 1 St.

Bestell-Nr.:2209339

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

50.8 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 3.20^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 5.08 mm 1899210 50 St. Piece

Bestell-Nr.:2209512

Lieferung Mo., 21. Dez.

Conrad Electronic

67.4 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 261.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 10 Rastermaß: 7.62 mm 1720547 50 St.

Bestell-Nr.:2209306

Lieferung Di., 2. Feb. 2027

Conrad Electronic

79 mm

41 A

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 321.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 3.5 mm 1818096 1 St. Piece

Bestell-Nr.:2209430

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

52.3 mm

8 A

3.5 mm

Stück

Min.: 50

Vielfache: 50

CHF 4.75^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 5.08 mm 1926112 50 St.

Bestell-Nr.:2209526

Lieferung Mo., 14. Dez.

Conrad Electronic

66.78 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 105.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 5.08 mm 1955730 50 St.

Bestell-Nr.:2209553

Lieferung Di., 15. Dez.

Conrad Electronic

71.07 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 155.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 12 Rastermaß: 7.62 mm 1721009 50 St.

Bestell-Nr.:2209308

Lieferung Di., 2. Feb. 2027

Conrad Electronic

107.54 mm

41 A

7.62 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 14 Rastermaß: 3.5 mm 1766051 125 St. Piece

Bestell-Nr.:2209334

Lieferung Di., 24. Nov.

22 Set(s)Conrad Electronic

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'139.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209579 Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 5 Rastermaß: 7.62 mm 1994924 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209579 Phoenix Contact Stiftgehäuse-Platine Polzahl Gesamt 5 Rastermaß: 7.62 mm 1994924 50 St. Piece

Beschreibung

Leiterplattengrundleiste, Nennstrom: 20 A, Bemessungsspannung (III/2): 630 V, Polzahl: 5, Rastermaß: 7,62 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: Wellenlöten

Beschreibung

Leiterplattengrundleiste, Nennstrom: 20 A, Bemessungsspannung (III/2): 630 V, Polzahl: 5, Rastermaß: 7,62 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: Wellenlöten
