Name: Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 7.62 mm 1996155 50 St.
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

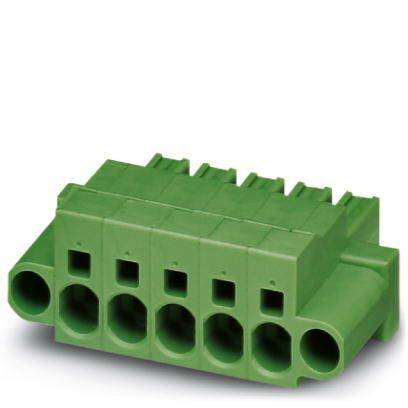

Grüner elektrischer Steckverbinder mit fünf Einsteckbuchsen, verwendet für den Anschluss von Kabeln in elektrischen Geräten.

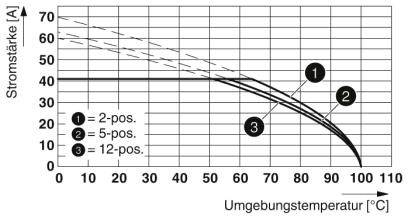

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C]. Drei Kurven: '2-pos.', '5-pos.', '12-pos.' Abfall der Stromstärke mit steigender Temperatur.

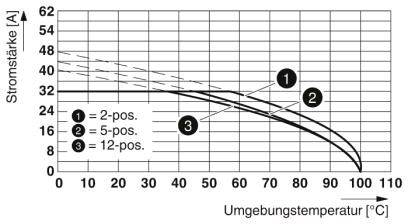

Diagramm zeigt die Stromstärke in Ampere in Abhängigkeit zur Umgebungstemperatur in Grad Celsius für drei Schalterstellungen (2, 5, 12).

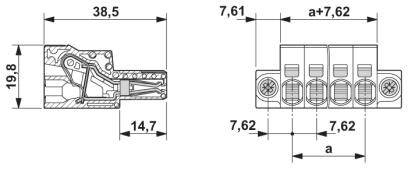

Technische Zeichnung mit Abmessungen eines elektrischen Steckverbinders. Details zeigen Breite, Länge und Lochabstände.

1/4

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

7.62 mm

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

11 Set(s)

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 5.04 / Stück)

CHF 251.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 5

Technische Daten

Anzahl der Anschlüsse: 5
Nennquerschnitt: 6 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 8 kV
Stecksystem: POWER COMBICON 5
Verriegelung: Schraubflansch
Anzahl der Potenziale: 5
Bauhöhe (Höhe ohne Lötpin): 19,8 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 5 N
Ziehkraft je Pol ca.: 4 N
Steckzyklen: 50

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 7.62 mm

Polzahl Gesamt: 5

Breite: 53.32 mm

Nennstrom: 41 A

Nennstrom - gerundet: 41 A

Inhalt: 50 St.

AWG max.: 8

AWG min.: 24

Abisolierlänge (max.): 15 mm

Abm.: (L x B x H) 38.5 x 53.32 x 19.8 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1996155

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 1000 V

Höhe: 19.8 mm

Länge: 38.5 mm

max. Querschnitt: 10 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: SPC 5/ 5-STF-7,62

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel MSTB Polzahl Gesamt 14 Rastermaß: 5.08 mm 1859292 1 St. Piece

Bestell-Nr.:2209484

Lieferung Fr., 30. Okt.

23 StückConrad Electronic

81.24 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Bestell-Nr.:2209442

Lieferung Fr., 30. Okt.

43 StückConrad Electronic

25.9 mm

6 A

2.54 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.90^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Bestell-Nr.:2209366

Lieferung Fr., 30. Okt.

41 StückConrad Electronic

35.8 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790564 1 St.

Bestell-Nr.:2209378

Lieferung Fr., 30. Okt.

50 StückConrad Electronic

41.9 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.81 mm 1817505 1 St.

Bestell-Nr.:2209422

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

45.03 mm

8 A

3.81 mm

Stück

Min.: 50

Vielfache: 50

CHF 9.70^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1779725 1 St.

Bestell-Nr.:2209350

Bald verfügbar

Conrad Electronic

59.8 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1909294 1 St.

Bestell-Nr.:2209516

Lieferung Di., 10. Nov.

Conrad Electronic

50.1 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 7.55^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1910283 50 St.

Bestell-Nr.:2209520

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

60.02 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 387.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1808967 1 St.

Bestell-Nr.:2209402

Lieferung Fr., 30. Okt.

10 StückConrad Electronic

59.92 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1848795 1 St. Piece

Bestell-Nr.:2209480

Lieferung Fr., 30. Okt.

11 StückConrad Electronic

50.8 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209583 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 7.62 mm 1996155 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209583 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 7.62 mm 1996155 50 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Integrierte Stahlüberfeder für zusätzliche Sicherheit bei Temperatur- und Leistungsschwankungen. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung. Verschraubbarer Flansch für höchste mechanische Stabilität. 600 V UL-Zulassung bei kleinsten Abmessungen.
