Name: Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 5 mm 1725510 250 St.
Brand: Phoenix Contact
SKU: 2140976
Availability: BackOrder

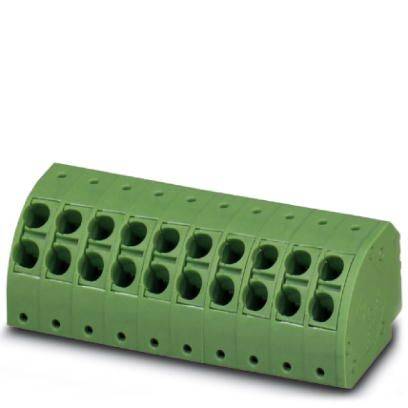

Ein grüner, modifizierter Steckverbinderblock mit mehreren Anschlussöffnungen, der zur elektrischen Verbindung verwendet wird.

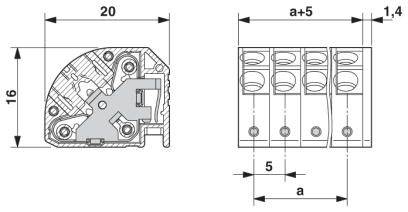

Technische Zeichnung eines Steckverbinders mit Maßen: Höhe 16 mm, Breite 20 mm, Abstandsdetail 1,4 mm, Kontaktabstand 5 mm.

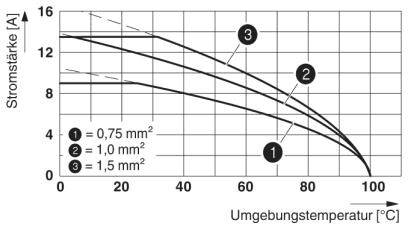

Diagramm zeigt Stromstärke in Abhängigkeit von Umgebungstemperatur für Kabelquerschnitte: 0,75 mm², 1,0 mm², 1,5 mm².

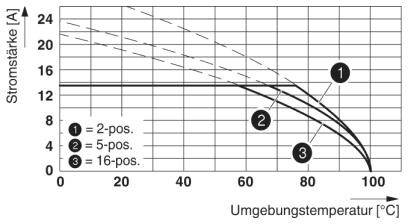

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C] für 2-, 5- und 16-polige Verbindungen. Strom sinkt mit steigender Temperatur.

1/4

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

5 mm

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

22 Set(s)

Anzahl (Packungsgröße 250 St.)

Set(s)

Gesamt (CHF 1.26 / Stück)

CHF 313.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckerteil

Inhalt: 250 St.
Anzahl Reihen: 1
Polzahl Gesamt: 3

Technische Daten

Anzahl der Anschlüsse: 6
Nennquerschnitt: 2.5 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 4 kV
Stecksystem: COMBICON COMPACT PST 1,3
Verriegelung: ohne
Anzahl der Potenziale: 3
Bauhöhe (Höhe ohne Lötpin): 16 mm

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 5 mm

Polzahl je Reihe: 3

Polzahl Gesamt: 3

Breite: 16.4 mm

Nennstrom: 14 A

Nennstrom - gerundet: 14 A

Inhalt: 250 St.

AWG max.: 14

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 20 x 16.4 x 16 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1725510

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 400 V

Höhe: 16 mm

Länge: 20 mm

max. Querschnitt: 2.5 mm²

min. Querschnitt: 0.2 mm²

Typ: PTDA 2,5/ 3-PH-5,0

Serie: PTDA

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.2 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt starr (min.): 0.2 mm²

Polzahl: 3

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel MSTB Polzahl Gesamt 14 Rastermaß: 5.08 mm 1859292 1 St. Piece

Bestell-Nr.:2209484

Lieferung Fr., 30. Okt.

23 StückConrad Electronic

81.24 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Bestell-Nr.:2209442

Lieferung Fr., 30. Okt.

43 StückConrad Electronic

25.9 mm

6 A

2.54 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.90^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Bestell-Nr.:2209366

Lieferung Fr., 30. Okt.

41 StückConrad Electronic

35.8 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790564 1 St.

Bestell-Nr.:2209378

Lieferung Fr., 30. Okt.

50 StückConrad Electronic

41.9 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.81 mm 1817505 1 St.

Bestell-Nr.:2209422

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

45.03 mm

8 A

3.81 mm

Stück

Min.: 50

Vielfache: 50

CHF 9.70^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1779725 1 St.

Bestell-Nr.:2209350

Bald verfügbar

Conrad Electronic

59.8 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1909294 1 St.

Bestell-Nr.:2209516

Lieferung Di., 10. Nov.

Conrad Electronic

50.1 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 7.55^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1910283 50 St.

Bestell-Nr.:2209520

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

60.02 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 387.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1808967 1 St.

Bestell-Nr.:2209402

Lieferung Fr., 30. Okt.

10 StückConrad Electronic

59.92 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1848795 1 St. Piece

Bestell-Nr.:2209480

Lieferung Fr., 30. Okt.

11 StückConrad Electronic

50.8 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

Dokumente & Downloads

Datenblatt

Datenblatt 2140976 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 5 mm 1725510 250 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140976 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 5 mm 1725510 250 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Einfaches Durchschleifen von Potenzialen - optimal für BUS-Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit. Abgerundete Bauform für individuelles Gerätedesign.
