Name: Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 2 Rastermaß: 2.54 mm 1844578 100 St.
Brand: Phoenix Contact
SKU: 2209470
Availability: BackOrder

Ein schwarzer Steckverbinder mit mehreren orangen Kontakten. Symmetrisches Layout, geeignet für elektronische Verbindungen.

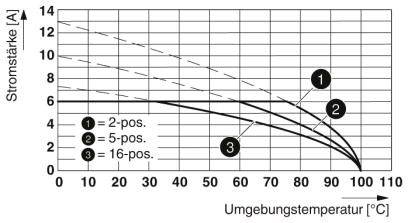

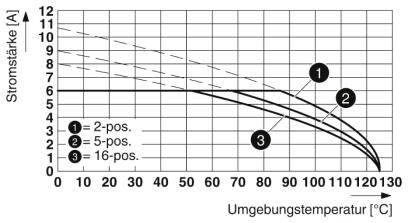

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C] für 2-, 5- und 16-polige Verbindungen. Stromstärke sinkt mit steigender Temperatur.

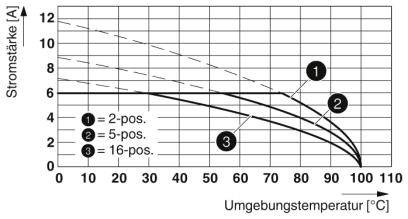

Diagramm zeigt die Stromstärke (A) gegen die Umgebungstemperatur (°C). Drei Kurven: 2-polig, 5-polig, 16-polig. Stromstärke sinkt mit steigender Temperatur.

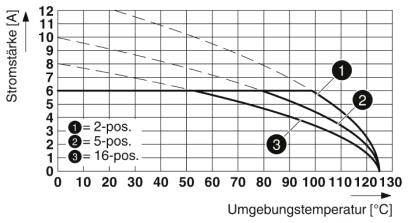

Diagramm der Stromstärke in Abhängigkeit von der Umgebungstemperatur, zeigt drei Kurven für verschiedene Positionen (2, 5, 16 pos.).

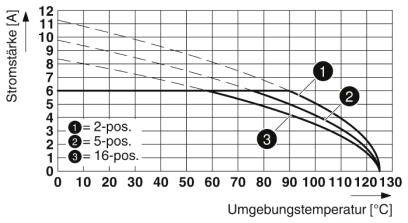

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C] mit drei Kurven für 2-pos., 5-pos. und 16-pos. Maximalwerte sinken bei steigender Temperatur.

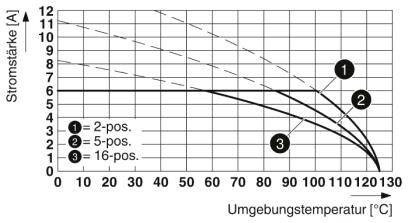

Diagramm zeigt Stromstärke gegen Umgebungstemperatur in °C. Drei Kurven repräsentieren 2-polig, 5-polig, 16-polig mit abnehmenden Werten.

1/7

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

2.54 mm

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 1.82 / Stück)

CHF 181.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 100 St.
Anzahl Reihen: 2
Polzahl Gesamt: 2

Technische Daten

Anzahl der Anschlüsse: 4
Isolierstoffgruppe: IIIa
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MICRO COMBICON - DFMC 0,5
Verriegelung: ohne
Anzahl der Potenziale: 4
Bauhöhe (Höhe ohne Lötpin): 10,5 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 2 N
Ziehkraft je Pol ca.: 1 N
Steckzyklen: 100

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 2.54 mm

Polzahl Gesamt: 2

Breite: 5.58 mm

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Inhalt: 100 St.

AWG max.: 20

AWG min.: 26

Abisolierlänge (max.): 7 mm

Abm.: (L x B x H) 15.85 x 5.58 x 10.5 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1844578

Herstellerfarbe: Schwarz

Isolationsmaterial: LCP

Kontaktmaterial: Cu-Legierung, vergoldet

Kontaktoberfläche Steckseite: Gold

Nennspannung: 160 V

Höhe: 10.5 mm

Länge: 15.85 mm

max. Querschnitt: 0.5 mm²

min. Querschnitt: 0.14 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 0,5/ 2-ST-2,54

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel MSTB Polzahl Gesamt 14 Rastermaß: 5.08 mm 1859292 1 St. Piece

Bestell-Nr.:2209484

Lieferung Fr., 30. Okt.

23 StückConrad Electronic

81.24 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 16.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Bestell-Nr.:2209442

Lieferung Fr., 30. Okt.

43 StückConrad Electronic

25.9 mm

6 A

2.54 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.90^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Bestell-Nr.:2209366

Lieferung Fr., 30. Okt.

41 StückConrad Electronic

35.8 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790564 1 St.

Bestell-Nr.:2209378

Lieferung Fr., 30. Okt.

50 StückConrad Electronic

41.9 mm

8 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.81 mm 1817505 1 St.

Bestell-Nr.:2209422

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

45.03 mm

8 A

3.81 mm

Stück

Min.: 50

Vielfache: 50

CHF 9.70^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1779725 1 St.

Bestell-Nr.:2209350

Bald verfügbar

Conrad Electronic

59.8 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1909294 1 St.

Bestell-Nr.:2209516

Lieferung Di., 10. Nov.

Conrad Electronic

50.1 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 7.55^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5 mm 1910283 50 St.

Bestell-Nr.:2209520

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

60.02 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 387.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1808967 1 St.

Bestell-Nr.:2209402

Lieferung Fr., 30. Okt.

10 StückConrad Electronic

59.92 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.95^*

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 5.08 mm 1848795 1 St. Piece

Bestell-Nr.:2209480

Lieferung Fr., 30. Okt.

11 StückConrad Electronic

50.8 mm

12 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209470 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 2 Rastermaß: 2.54 mm 1844578 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209470 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 2 Rastermaß: 2.54 mm 1844578 100 St.

Beschreibung

Vergoldete Kontaktstellen sichern die langzeitstabile Übertragungsqualität. Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung.
