Name: Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 11 Rastermaß: 3.81 mm 1748066 50 St.
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

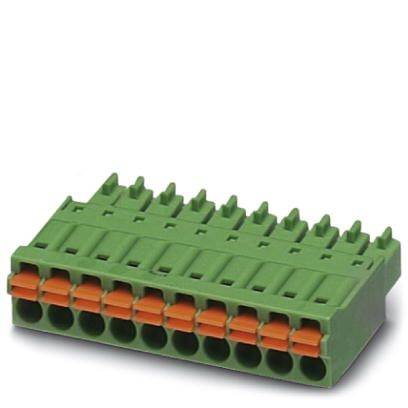

Grünes elektrisches Steckverbindermodul mit mehreren Anschlüssen, verwendet für Verkabelungen in elektronischen Systemen.

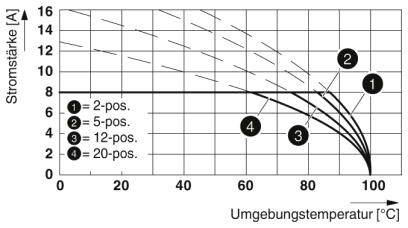

Diagramm zeigt Stromstärke gegen Umgebungstemperatur in °C. Kurven für 2, 5, 12 und 20 Positionen. Stromstärke sinkt mit steigender Temperatur.

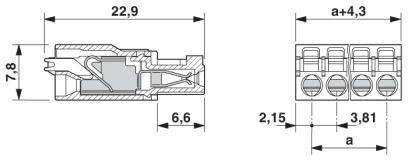

Technische Zeichnung eines elektrischen Steckverbinders mit Maßen: Länge 22,9 mm, Höhe 7,8 mm, Breite rechts 2,15 mm, Kontaktabstand 3,81 mm.

1/3

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

3.81 mm

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

3 Set(s)

Alternativen anzeigen

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 4.52 / Stück)

CHF 225.95

inkl. MwSt.

Kostenfreier Versand

Nur noch 3 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 11

Technische Daten

Anzahl der Anschlüsse: 11
Nennquerschnitt: 1.5 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MINI COMBICON
Verriegelung: ohne
Anzahl der Potenziale: 11
Bauhöhe (Höhe ohne Lötpin): 7,75 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 8 N
Ziehkraft je Pol ca.: 5 N
Steckzyklen: 25

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 3.81 mm

Polzahl Gesamt: 11

Breite: 42.35 mm

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Inhalt: 50 St.

AWG max.: 16

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 21.9 x 42.35 x 7.75 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1748066

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 160 V

Höhe: 7.75 mm

Länge: 21.9 mm

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: FMC 1,5/11-ST-3,81

UKCA: Ja
