Phoenix Contact 2313685 Sensor-/Aktor-Datensteckverbinder Stecker, gewinkelt Polzahl Sensoren: 9 1 St. Piece

Metallisch aussehender Adapter von Phoenix Contact mit 'IN' und 'OUT'-Beschriftung, zeigt interne Farbkodierungen für Verbindungen.

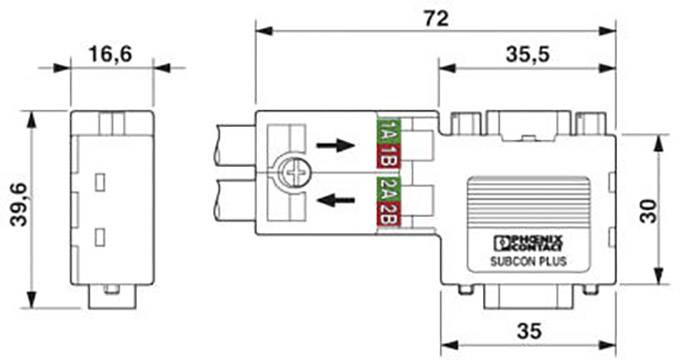

Technische Zeichnung eines elektrischen Verbinders. Maße: 72x39,6 mm, Pfeile für Stromflussrichtung, beschriftet mit '1A', '1B', '2A', '2B'.

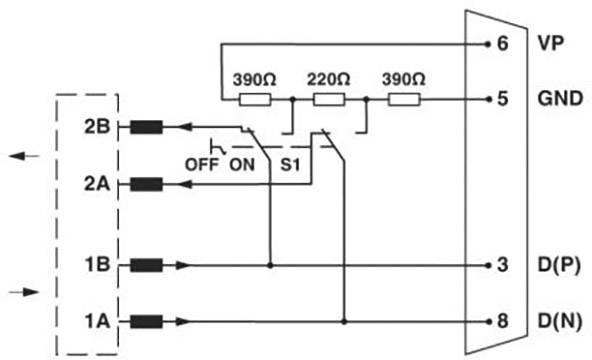

Schaltplan eines elektronischen Bauteils. Verbindungen führen durch Widerstände zu Punkten 1A, 1B, 2A, 2B und zu den Pins 3, 5, 6, 8.

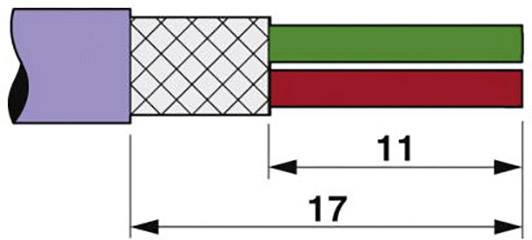

Querschnitt eines Kabels mit zwei Drähten, grün und rot. Länge der Kabelummantelung: 17, Länge der Drähte: 11.
Steckverbinder-Installationsanleitung: 1. Schraubendreher im Uhrzeigersinn drehen. 2. Kabel einführen. 3. Verbindung sichern.
1/5
Produkt-Art
Sensor-/Aktor-Datensteckverbinder
Bauform
Stecker, gewinkelt
Stecker-Norm
BUS-Steckverbinder
Anschlussseite A
D-SUB-Stecker
Anschlussseite B
konfektionierbar
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 27. Nov.
Anzahl
Gesamt (CHF 57.95 / Stück)
CHF 57.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

D-SUB-Busstecker

  • Stecker (Plug), 9, männlich (male), sonstige

Technische Daten

  • Pinbelegung: 3, 5, 6, 8
Verpackungsart

Piece

Typ

SUBCON-PLUS-PROFIB/PG/FC 90

Produkt-Art

Sensor-/Aktor-Datensteckverbinder

Bauform

Stecker, gewinkelt

Stecker-Norm

BUS-Steckverbinder

Anschlussseite A

D-SUB-Stecker

Anschlussseite B

konfektionierbar

Polzahl

9

Nennspannung

5 V

Nennstrom

0.10 A

Nennstrom - gerundet

100 mA

Anschlussquerschnitt (max.)

0.32 mm²

Anschluss

Schneid-Klemm

Besonderheiten

I-Net Profibus

Min. Temperatur

-20 °C

Max. Temperatur

+75 °C

Herst.-Teilenr.

2313685

Inhalt

1 St.

Kabel-Durchmesser (Details)

7.6 mm

9

männlich (male)

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1438557 Phoenix Contact 2313685 Sensor-/Aktor-Datensteckverbinder Stecker, gewinkelt Polzahl Sensoren: 9 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1438557 Phoenix Contact 2313685 Sensor-/Aktor-Datensteckverbinder Stecker, gewinkelt Polzahl Sensoren: 9 1 St. Piece

Beschreibung

Spannung: 5 V
Strom: 100mA
Hersteller: Phoenix Contact
Pole / Adern: 9-polig
Artikelnummer: 23 13 68 5

Lieferumfang

  • Geliefert wird: Phoenix Contact SUB-D-Busstecker SUBCON-PLUS #2313685, Verpackungseinheit: 1 Stk., EAN: 4046356514576
