Name: Phoenix Contact 2278416 Leiterplattenklemme 1.5 mm² Polzahl 5 Lichtgrau 1 St.
Brand: Phoenix Contact
SKU: 3578853
Availability: BackOrder

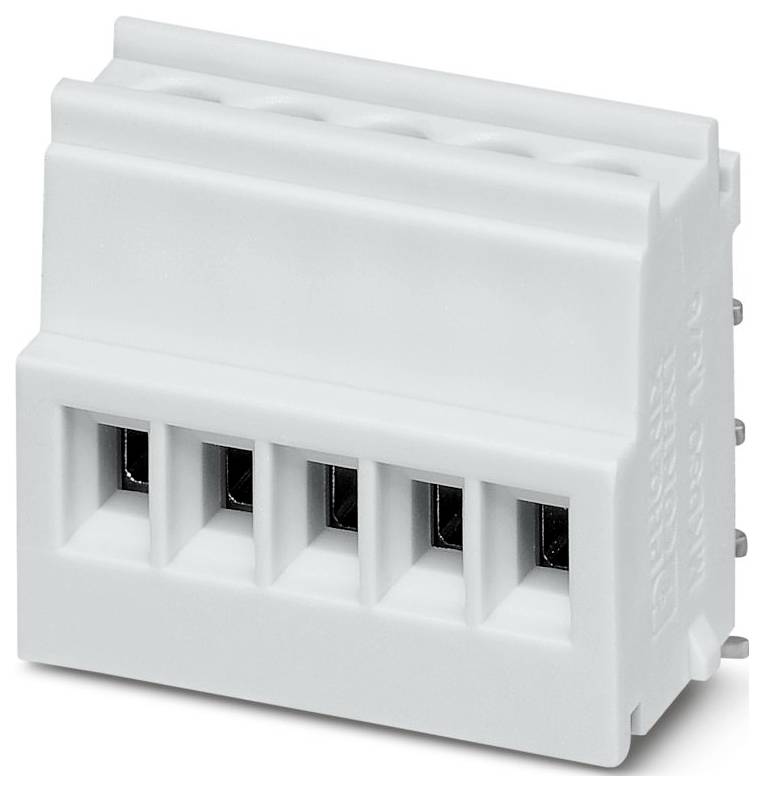

Ein graues Stromverteilerklemmen-Block mit fünf Anschlußpunkten, das zur Befestigung und Organisation von elektrischen Drähten verwendet wird.

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

3.5 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 11. März 2027

Anzahl

Stück

Gesamt (CHF 6.60 / Stück)

CHF 6.60

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 1 St.

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.14-1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08-0.5 mm²
Anschlussart Leiter: Schraubanschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 5
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 2.5 kV
Bemessungsstrom In: 8 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.2 mm
Länge des Pins: 2.3 mm
Rastermaß der Anschlüsse: 3.5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: MKDSO 1,5/ 5-R-3,5 KMGY

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Zughülse

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Serie: MKDSO

Anschluss: Schraubklemme

Nennstrom: 8 A

Querschnitt flexibel (min.): 0.08 mm²

Nennstrom - gerundet: 8 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Lichtgrau

Drahtschutz: Ja

Herst.-Teilenr.: 2278416

Inhalt: 1 St.

Höhe: 21.25 mm

Gehäusefarbe: Grau

Bemessungsspannung: 160 V

UKCA: Ja
