Name: Phoenix Contact 1985823 Leiterplattenklemme 1.5 mm² Polzahl 2 Schwarz 360 St.
Brand: Phoenix Contact
SKU: 3453293
Availability: BackOrder

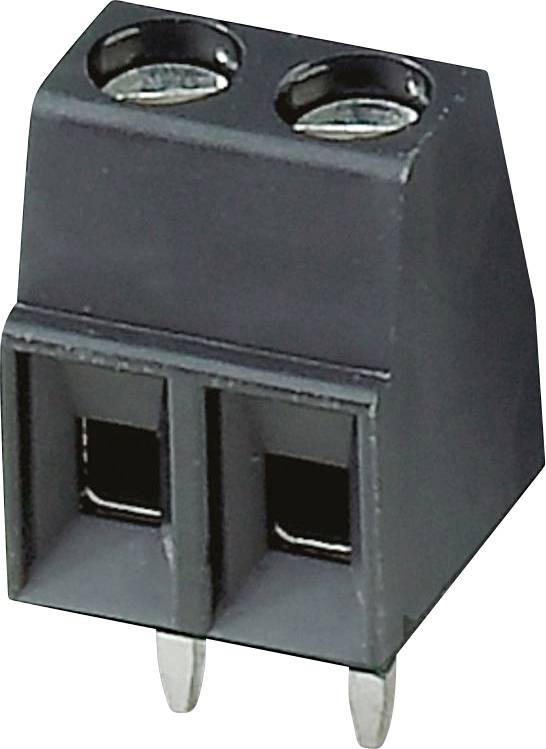

Ein schwarzer Zwei-Pin-Schraubklemmenblock, der zum sicheren Anschließen von elektrischen Leitungen verwendet wird.

Produkt-Art

Leiterplattenklemme

3.81 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

13 Set(s)

Anzahl (Packungsgröße 360 St.)

Set(s)

Gesamt (CHF 0.60 / Stück)

CHF 333.95

-35 %

CHF 215.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.14-1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14-0.5 mm²
Anschlussart Leiter: Schraubanschluss
Anschlussart Leiterplatte: Lötanschluss
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsspannung: 200 V
Bemessungsstoßspannung: 2.5 kV
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.1 mm
Länge des Pins: 3.5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Überspannungskategorie: III

Typ: MKDS 1/ 2-3,81 HT BK

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Zughülse

RM: 3.81 mm

Anzahl Reihen: 1

Polzahl je Reihe: 2

Polzahl: 2

Serie: MKDS

Anschluss: Schraubklemme

Nennstrom: 13.5 A

Querschnitt flexibel (min.): 0.14 mm²

Nennstrom - gerundet: 13.5 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Schwarz

Herst.-Teilenr.: 1985823

Inhalt: 360 St.

Höhe: 12 mm

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Anzahl Reihen

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Verpackungsart

Phoenix Contact 1017503 Leiterplattenklemme 4 mm² Polzahl 2 Grün 50 St. Carton

Bestell-Nr.:3452224

Lieferung Di., 24. Nov.

97 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Phoenix Contact 1190363 Leiterplattenklemme 4 mm² Polzahl 2 Grün 100 St. Carton

Bestell-Nr.:3452418

Lieferung Di., 24. Nov.

21 Set(s)Conrad Electronic

Push-In-Klemme

24 A

5 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Phoenix Contact 1190364 Leiterplattenklemme 4 mm² Polzahl 3 Grün 100 St. Carton

Bestell-Nr.:3452419

Lieferung Fr., 27. Nov.

Conrad Electronic

Federzuganschluss

24 A

5 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Phoenix Contact 1707027 Leiterplattenklemme 1.5 mm² Polzahl 2 Grün 180 St. Carton

Bestell-Nr.:3453273

Lieferung Di., 2. Feb. 2027

Conrad Electronic

16 A

7.62 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 123.95^*

Phoenix Contact 1726053 Leiterplattenklemme 1.5 mm² Polzahl 6 Grün 250 St. Carton

Bestell-Nr.:3452627

Lieferung Di., 24. Nov.

40 Set(s)Conrad Electronic

13.5 A

5 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 405.95^*

Phoenix Contact 1727010 Leiterplattenklemme 1.5 mm² Polzahl 2 Grün 360 St. Carton

Bestell-Nr.:3453274

Lieferung Di., 24. Nov.

57 Set(s)Conrad Electronic

17.5 A

3.81 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Phoenix Contact 1731468 Leiterplattenklemme 2.5 mm² Polzahl 1 Grün 400 St. Carton

Bestell-Nr.:3453275

Lieferung Di., 24. Nov.

24 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

24 A

5 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

Phoenix Contact 1735901 Leiterplattenklemme 16 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:3452629

Lieferung Di., 24. Nov.

4 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

76 A

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Phoenix Contact 1822312 Leiterplattenklemme 1.5 mm² Polzahl 2 Schwarz 540 St.

Bestell-Nr.:3452654

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

17.5 A

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 299.95^*

Phoenix Contact 1822325 Leiterplattenklemme 1.5 mm² Polzahl 3 Schwarz 350 St. Carton

Bestell-Nr.:3452655

Lieferung Di., 24. Nov.

10 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

17.5 A

3.5 mm

Carton

Stück

Min.: 1

Vielfache: 1

CHF 289.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3453293 Phoenix Contact 1985823 Leiterplattenklemme 1.5 mm² Polzahl 2 Schwarz 360 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3453293 Phoenix Contact 1985823 Leiterplattenklemme 1.5 mm² Polzahl 2 Schwarz 360 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDS 1/..-HT, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Dieser Artikel kann zusammen mit SMD-Bauteilen im Reflowofen verlötet werden.
