Name: Phoenix Contact 1984756 Leiterplattenklemme 1.5 mm² Polzahl 16 Grün 50 St.
Brand: Phoenix Contact
SKU: 3578283
Availability: SoldOut

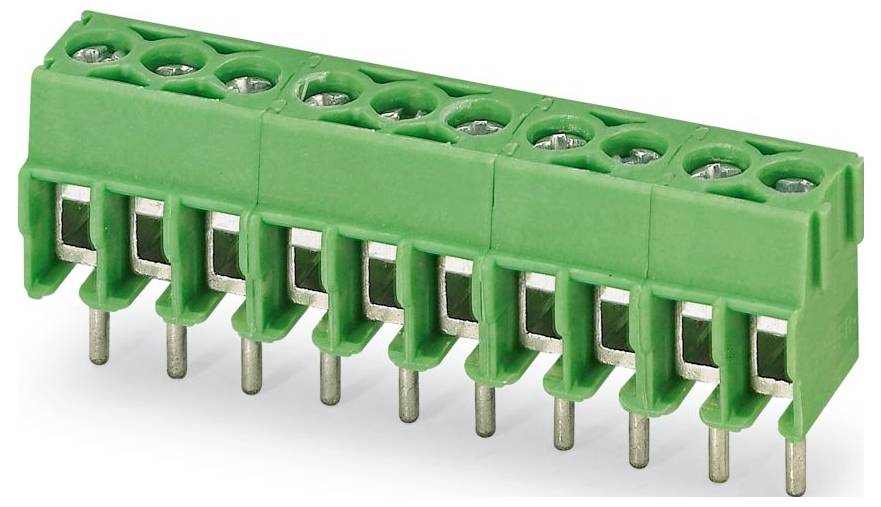

Ein grünes Klemmenbrett mit acht Schraubklemmen und Metallstiften für elektrische Verbindungen, das in der Verdrahtung und in Schaltkreisanwendungen verwendet wird.

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

3.5 mm

Polzahl je Reihe

Polzahl

Typ

PT 1,5/16-3,5-H

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 2.76 / Stück)

CHF 205.95

-33 %

CHF 137.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-0.75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2-0.34 mm²
Anschlussart Leiter: Schraubanschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 16
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 2.5 kV
Bemessungsstrom In: 17.5 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.2 mm
Länge des Pins: 4.5 mm
Rastermaß der Anschlüsse: 3.5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: PT 1,5/16-3,5-H

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Drahtschutzbügel

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 16

Polzahl: 16

Nennstrom: 17.5 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 17.5 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Drahtschutz: Ja

Herst.-Teilenr.: 1984756

Inhalt: 50 St.

Höhe: 13.65 mm

Gehäusefarbe: Grün

Bemessungsspannung: 200 V

UKCA: Ja
