Name: Phoenix Contact 1984730 Printklemme 1.5 mm² Polzahl 14 Grün 50 St. Piece
Brand: Phoenix Contact
SKU: 2209567
Availability: BackOrder

Grüner elektrischer Steckverbinder mit acht Anschlüssen und Metallstiften, für Platinenmontage geeignet.

Diagramm zeigt den Zusammenhang zwischen Stromstärke (A) und Umgebungstemperatur (°C) für einen Draht mit 1,5 mm² Querschnitt. Strom verringert sich ab ca. 85°C.

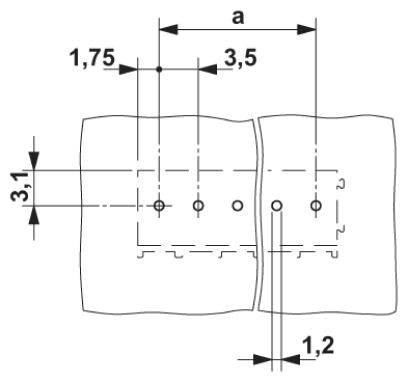

Technische Zeichnung zweier aneinandergrenzender Bauteile mit Bohrlöchern. Maße: Abstand horizontal 3,5 cm, vertikal 1,75 cm und 1,2 cm, Gesamthöhe 3,1 cm.

1/3

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez. 2026

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 2.48 / Stück)

CHF 123.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schraubengewinde: M2
Montageart: Wellenlöten
Anzahl der Anschlüsse: 14
Steckbar: nein
Anzugsdrehmoment: 0,22 Nm ... 0,25 Nm
Oberflächenbeschaffenheit: galvanisch verzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (3 - 12 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 9,15 mm
Pinlänge: 4,5 mm
Stiftabmessungen: ø 0,9 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Nennquerschnitt: 1.5 mm²

Verpackungsart: Piece

Typ: PT 1,5/14-3,5-H

Produkt-Art: Printklemme

Besonderheiten: mit Drahtschutzbügel

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 14

Polzahl: 14

Abisolierlänge (max.): 5 mm

Anschluss: Schrauben
Print

Nennstrom: 17.5 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 17.5 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1984730

Inhalt: 50 St.

Nennspannung: 200 V

Breite: 49 mm

Höhe: 13.65 mm

Länge: 7.55 mm

Typ: 1984730

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Anzahl Reihen

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Verpackungsart

Phoenix Contact 1017492 Printklemme 2.5 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208956

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017493 Printklemme 2.5 mm² Polzahl 4 Grün 50 St. Piece

Bestell-Nr.:2208957

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact 1017495 Printklemme 2.5 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208958

Lieferung Do., 14. Jan. 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017504 Printklemme 4 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208959

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017506 Printklemme 4 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:2208960

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact 1017507 Printklemme 4 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208961

Lieferung Di., 24. Nov.

40 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017519 Printklemme 6 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208962

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Schrauben

41 A

6.35 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1700354 Printklemme 2.5 mm² Polzahl 5 Grün 20 St. Piece

Bestell-Nr.:2209278

Lieferung Do., 14. Jan. 2027

Conrad Electronic

Schrauben

24 A

5 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Phoenix Contact 1705966 Printklemme Polzahl 7 Grün 50 St.

Bestell-Nr.:2209284

Lieferung Di., 24. Nov.

205 Set(s)Conrad Electronic

Schrauben

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Phoenix Contact 1706222 Printklemme 0.34 mm² Polzahl 7 Grün 50 St. Piece

Bestell-Nr.:2209286

Lieferung Di., 2. Feb. 2027

Conrad Electronic

IDC

5 A

3.81 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209567 Phoenix Contact 1984730 Printklemme 1.5 mm² Polzahl 14 Grün 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209567 Phoenix Contact 1984730 Printklemme 1.5 mm² Polzahl 14 Grün 50 St. Piece

Beschreibung

Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Geringe Erwärmung durch höchste Kontaktkraft. Großes Klemmvermögen durch rechteckigen Klemmraum. Erlaubt den Anschluss von zwei Leitern. Seitliche Verrastung erlaubt individuelle Zusammenstellung unterschiedlicher Polzahlen.
