Name: Phoenix Contact 1814595 Leiterplattenklemme 0.5 mm² Polzahl 5 Signal-Weiß 310 St. Tape
Brand: Phoenix Contact
SKU: 3575756
Availability: BackOrder

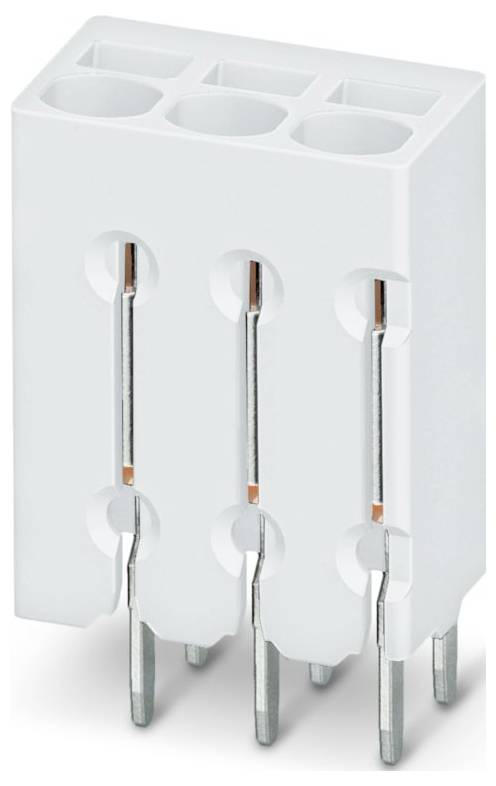

Ein weißer dreipoliger Elektrostecker mit vertikal angebrachten Metallstiften zur Leiterplattenmontage, mit drei Schlitzen für die Kabeleinführung.

Abbildung ähnlich

Verpackungsart

Tape

Produkt-Art

Leiterplattenklemme

2.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 22. Feb. 2027

Anzahl (Packungsgröße 310 St.)

Set(s)

Gesamt (CHF 1.18 / Stück)

CHF 549.95

-33 %

CHF 365.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.14-0.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-0.34 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5-0.5 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 5
Anzahl der Etagen: 1
Art der Banderolierung: Blistergurt (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 2.5 kV
Bemessungsstrom In: 6 A
Betriebstemperatur: -40-100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.2 mm
Länge des Pins: 2.1 mm
Rastermaß der Anschlüsse: 2.5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Verpackungsart: Tape

Typ: PTSM 0,5/ 5-2,5-V THR WH R44

Produkt-Art: Leiterplattenklemme

Besonderheiten: für THR-Lötanschluss
für Wellenlötprozesse
mit Push-in-Federanschluss

RM: 2.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Serie: PTSM

Anschluss: Löten
Push-In-Federkraftanschluss

Nennstrom: 6 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 6 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 0.5 mm²

Querschnitt starr (max.): 0.5 mm²

Steckrichtung: Senkrecht zur Leiterplatte

Kontaktmaterial: Zinn

Herstellerfarbe: Signal-Weiß

Herst.-Teilenr.: 1814595

Inhalt: 310 St.

Höhe: 12.1 mm

Typ: PTSM 0.5/..-V-THR WH

Bemessungsspannung: 160 V

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Phoenix Contact 1016011 Leiterplattenklemme 16 mm² Polzahl 1 Grün 50 St.

Bestell-Nr.:3561622

Lieferung Di., 24. Nov.

121 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

76 A

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017505 Leiterplattenklemme 4 mm² Polzahl 4 Grün 50 St.

Bestell-Nr.:3561603

Lieferung Di., 24. Nov.

141 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact 1017509 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St. Carton

Bestell-Nr.:3561645

Lieferung Fr., 27. Nov.

Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1009839 Leiterplattenklemme Schwarz 1000 St.

Bestell-Nr.:3561682

Nicht verfügbar

Conrad Electronic

7.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 413.95^*

Phoenix Contact 1017491 Leiterplattenklemme 4 mm² Polzahl 2 Grün 50 St.

Bestell-Nr.:3561824

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Phoenix Contact 1017494 Leiterplattenklemme 2.5 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:3561845

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact 1017496 Leiterplattenklemme 2.5 mm² Polzahl 7 Grün 50 St. Carton

Bestell-Nr.:3561857

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Phoenix Contact 1017497 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St.

Bestell-Nr.:3561860

Nicht verfügbar

Conrad Electronic

Schraubklemme

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1017498 Leiterplattenklemme 4 mm² Polzahl 9 Grün 50 St.

Bestell-Nr.:3561590

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

Phoenix Contact 1017499 Leiterplattenklemme 4 mm² Polzahl 10 Grün 50 St. Carton

Bestell-Nr.:3561851

Nicht verfügbar

Conrad Electronic

Schraubklemme

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3575756 Phoenix Contact 1814595 Leiterplattenklemme 0.5 mm² Polzahl 5 Signal-Weiß 310 St. Tape

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3575756 Phoenix Contact 1814595 Leiterplattenklemme 0.5 mm² Polzahl 5 Signal-Weiß 310 St. Tape

Beschreibung

Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: PTSM 0,5/..-V-THR WH, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: signalweiß, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: Gurt in 44 mm Breite
