Name: Phoenix Contact 1766210 Leiterplatten-Grundleiste Gesamtpolzahl 3 Anzahl Reihen 1 1000 St.
Brand: Phoenix Contact
SKU: 3574777
Availability: SoldOut

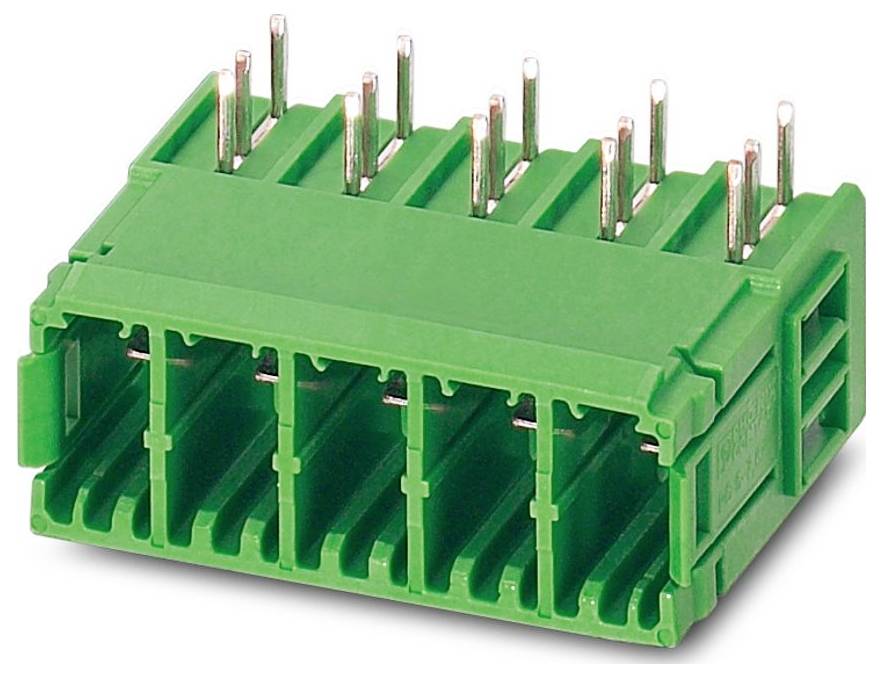

Grüner Kunststoffverbinder mit mehreren Stecksockeln, verwendet für elektronische Schaltungsverbindungen.

Abbildung ähnlich

Produkt-Art

Leiterplatten-Grundleiste

Gesamtpolzahl

Bauform

Leiterplattenverbinder

7.62 mm

Inhalt

1000 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 2.30 / Stück)

CHF 3'399.95

-32 %

CHF 2'299.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplatten-Grundleiste

Polzahl Gesamt 3
Anzahl Reihen 1
Inhalt 1000 St.

Technische Daten

Anzahl der Steckkontaktreihen: 1
Art der Banderolierung: Karton (für SMD)
Ausführung des elektrischen Anschlusses: sonstige
Befestigungsart: sonstige
Bemessungsstoßspannung: 6 kV
Bemessungsstrom In: 32 A
Betriebstemperatur: -40-100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.3 mm
Kontaktausführung: Stift
Länge des Pins: 4.2 mm
Rastermaß der Anschlüsse: 7.62 mm
Rastermaß der Kontakte: 7.62 mm
Steckverbinderausführung: fester Steckverbinder
Verschmutzungsgrad: 2
Werkstoff der Kontaktbeschichtung: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Produkt-Art: Leiterplatten-Grundleiste

Gesamtpolzahl: 3

Bauform: Leiterplattenverbinder

Polzahl Gesamt: 3

Anzahl Reihen: 1

RM: 7.62 mm

Anschluss: Löten

Gehäuse-Material: PA

Herst.-Teilenr.: 1766210

Inhalt: 1000 St.

Max. Temperatur: 100 °C

Min. Temperatur: -40 °C

Typ: PC 5/ 3-GU-7,62 CP1

Kontaktoberfläche Steckseite: Zinn

Polzahl: 3

Querschnitt: 6 mm²

Stift-Länge: 4.2 mm

Gehäusefarbe: Grün

Bemessungsspannung: 630 V

: grün

: 630 V

: Stift

: -40-100 °C

: sonstige

: V0

: 6 kV

: sonstige

: Zinn

: III

: 2

: 1.3 mm

: 4.2 mm

: 7.62 mm

: 1

: Karton (für SMD)

: 7.62 mm

: fester Steckverbinder

: sonstige

: 32 A

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Inhalt

Phoenix Contact 1003735 Leiterplatten-Grundleiste Gesamtpolzahl 32 Anzahl Reihen 2 50 St.

Bestell-Nr.:3561559

Lieferung Di., 29. Dez. 2026

Conrad Electronic

50 St.

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 514.95^*

Phoenix Contact 1005378 Leiterplatten-Grundleiste Gesamtpolzahl 8 Anzahl Reihen 2 1100 St. Tape

Bestell-Nr.:3561566

Lieferung Di., 24. Nov.

5 Set(s)Conrad Electronic

1100 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'749.95^*

Phoenix Contact 1011120 Leiterplatten-Grundleiste Gesamtpolzahl 3 Anzahl Reihen 1 330 St. Tape

Bestell-Nr.:3561490

Lieferung Di., 24. Nov.

22 Set(s)Conrad Electronic

330 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 584.95^*

Phoenix Contact 1036681 Leiterplatten-Grundleiste Gesamtpolzahl 16 Anzahl Reihen 2 180 St. Tape

Bestell-Nr.:3561918

Lieferung Di., 15. Dez.

Conrad Electronic

180 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'104.95^*

Phoenix Contact 1011091 Leiterplatten-Grundleiste Gesamtpolzahl 3 Anzahl Reihen 1 330 St. Tape

Bestell-Nr.:3561716

Nicht verfügbar

Conrad Electronic

330 St.

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 584.95^*

Phoenix Contact 1011097 Leiterplatten-Grundleiste Gesamtpolzahl 5 Anzahl Reihen 1 330 St. Tape

Bestell-Nr.:3561721

Nicht verfügbar

Conrad Electronic

330 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 614.95^*

Phoenix Contact 1011099 Leiterplatten-Grundleiste Gesamtpolzahl 5 Anzahl Reihen 1 330 St. Tape

Bestell-Nr.:3561702

Nicht verfügbar

Conrad Electronic

330 St.

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 413.95^*

Phoenix Contact 1011101 Leiterplatten-Grundleiste Gesamtpolzahl 6 Anzahl Reihen 1 330 St. Tape

Bestell-Nr.:3561450

Nicht verfügbar

Conrad Electronic

330 St.

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 475.95^*

Phoenix Contact 1011109 Leiterplatten-Grundleiste Gesamtpolzahl 5 Anzahl Reihen 1 330 St. Tape

Bestell-Nr.:3561455

Nicht verfügbar

Conrad Electronic

330 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 413.95^*

Phoenix Contact 1011111 Leiterplatten-Grundleiste Gesamtpolzahl 6 Anzahl Reihen 1 330 St. Tape

Bestell-Nr.:3582612

Nicht verfügbar

Conrad Electronic

330 St.

3.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 475.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3574777 Phoenix Contact 1766210 Leiterplatten-Grundleiste Gesamtpolzahl 3 Anzahl Reihen 1 1000 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3574777 Phoenix Contact 1766210 Leiterplatten-Grundleiste Gesamtpolzahl 3 Anzahl Reihen 1 1000 St.

Beschreibung

Leiterplatten-Grundleiste, Nennquerschnitt: 6 mm², Farbe: grün, Nennstrom: 32 A, Bemessungsspannung (III/2): 630 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Reihen: 1, Polzahl: 3, Artikelfamilie: PC 5/..-GU, Rastermaß: 7,62 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,2 mm, Anzahl der Lötpins pro Potenzial: 3, Stecksystem: COMBICON PC 5, Ausrichtung Steckgesicht: umgedreht, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
