Name: Phoenix Contact 1724977 Printklemme 1.5 mm² Polzahl 7 Grün 50 St. Piece
Brand: Phoenix Contact
SKU: 2141012
Availability: BackOrder

Grüner elektrischer Klemmenblock mit mehreren Steckplätzen, verwendet für Leiteranschlüsse in elektronischen Schaltungen.

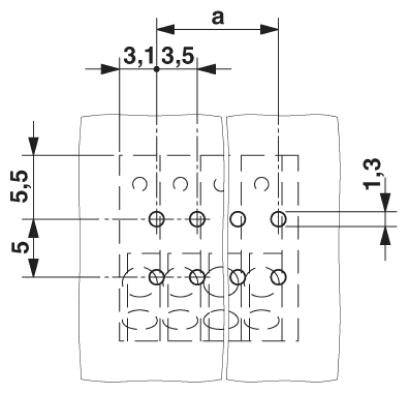

Technische Zeichnung: Darin wird die Bohrlochposition in Zentimetern innerhalb eines rechteckigen Gitternetzes dargestellt.

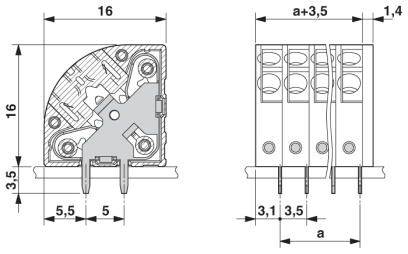

Technische Zeichnung eines Steckverbinders mit Maßen in Millimetern: Länge 16, Breite 5,5, Höhe 3,5. Zeigt Front- und Seitenansicht.

Diagramm zeigt Stromstärke (A) vs. Umgebungstemperatur (°C). Kabel 1,5 mm²: 18 A bei 20°C, sinkt bis auf 12 A bei 100°C.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

135 Set(s)

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 133.95 / Stück)

CHF 133.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 50 St.

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 14
Metalloberfläche Lötbereich (Deckschicht): Zinn (4 - 8 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 16 mm
Pinlänge: 3,5 mm
Stiftabmessungen: 1 x 0,4 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Nennquerschnitt: 1.5 mm²

Verpackungsart: Piece

Typ: PTDA 1,5/ 7-3,5

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 7

Polzahl: 7

Serie: PTDA

Abisolierlänge (max.): 10 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 13.5 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 13.5 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1724977

Inhalt: 50 St.

Nennspannung: 240 V

Breite: 25.9 mm

Höhe: 19.5 mm

Länge: 16 mm

Typ: Printklemme

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Anzahl Reihen

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Verpackungsart

Phoenix Contact 1017492 Printklemme 2.5 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208956

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017493 Printklemme 2.5 mm² Polzahl 4 Grün 50 St. Piece

Bestell-Nr.:2208957

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact 1017495 Printklemme 2.5 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208958

Lieferung Do., 14. Jan. 2027

Conrad Electronic

Schrauben

24 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017504 Printklemme 4 mm² Polzahl 3 Grün 50 St. Piece

Bestell-Nr.:2208959

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Phoenix Contact 1017506 Printklemme 4 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:2208960

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact 1017507 Printklemme 4 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208961

Lieferung Di., 24. Nov.

40 Set(s)Conrad Electronic

Push-In-Klemme

32 A

5.08 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017519 Printklemme 6 mm² Polzahl 6 Grün 50 St. Piece

Bestell-Nr.:2208962

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

Schrauben

41 A

6.35 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1700354 Printklemme 2.5 mm² Polzahl 5 Grün 20 St. Piece

Bestell-Nr.:2209278

Lieferung Do., 14. Jan. 2027

Conrad Electronic

Schrauben

24 A

5 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Phoenix Contact 1705966 Printklemme Polzahl 7 Grün 50 St.

Bestell-Nr.:2209284

Lieferung Di., 24. Nov.

205 Set(s)Conrad Electronic

Schrauben

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Phoenix Contact 1706222 Printklemme 0.34 mm² Polzahl 7 Grün 50 St. Piece

Bestell-Nr.:2209286

Lieferung Di., 2. Feb. 2027

Conrad Electronic

IDC

5 A

3.81 mm

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2141012 Phoenix Contact 1724977 Printklemme 1.5 mm² Polzahl 7 Grün 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141012 Phoenix Contact 1724977 Printklemme 1.5 mm² Polzahl 7 Grün 50 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Einfaches Durchschleifen von Potenzialen - optimal für BUS-Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit. Abgerundete Bauform für individuelles Gerätedesign. Doppellötstifte reduzieren die mechanische Beanspruchung der Lötstellen.
