Phoenix Contact 1507777 Sensor-/Aktor-Datensteckverbinder M12 Buchse, gerade Polzahl Sensoren: 5 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Datensteckverbinder
Bauform
Buchse, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
konfektionierbar
Datenblatt (PDF)
11 Stück
Anzahl
Gesamt (CHF 33.26 / Stück)
CHF 33.26
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung

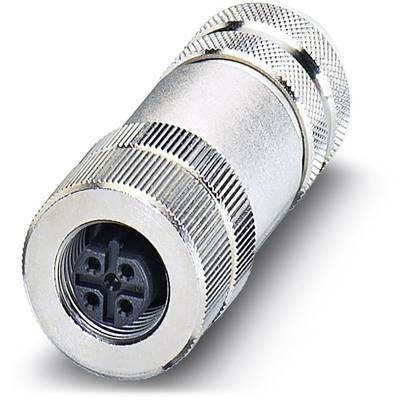

Der Bussystem-Steckverbinder ist eine Buchse mit gerader Bauform, 5 Polen und M12-Schirmung. Er verfügt über vergoldete Kontakte, B-Kodierung, Schraubanschluss und Metallrändel. Die Kabelverschraubung Pg9 sorgt für eine sichere Verbindung.
Bussystem-Einbausteckverbinder
Highlights & Details
- sonstige, 5, 6,5..8,5 mm, gerade, 4 A, 85 °C, 48 V, II, 3, 0,75 mm², Schraubanschluss, Gold, Zink, HB, Mit Schutzleiter: nein, Schutzart (IP), montiert: IP67, 100, Geschirmt: ja, Mit Statusanzeige: nein
Technische Daten
- Kontaktausführung: sonstigeAnzahl der Steuerkontakte: 5Für Kabelaußendurchmesser: 6,5..8,5 mmAusführung des Gehäuses: geradeBemessungsstrom In: 4 AUmgebungstemperatur: 85 °CBemessungsspannung: 48 VÜberspannungskategorie: IIVerschmutzungsgrad: 3Anschließbarer Leiterquerschnitt eindrähtig: 0,75 mm²Ausführung des elektrischen Anschlusses: SchraubanschlussWerkstoff der Kontaktbeschichtung: GoldWerkstoff des Gehäuses: ZinkBeschichtung Gehäuse: sonstigeWerkstoff des Gewinderings: sonstigeArt der Verriegelung: sonstigeBrennbarkeitsklasse des Isolierstoffs nach UL 94: HBMit Schutzleiter: neinSchutzart (IP), montiert: IP67Min. Anzahl der Steckzyklen: 100Geschirmt: jaMit Statusanzeige: neinVerpackungseinheit: 1 StückMaße (cm): 65 × 10 × 17Bruttogewicht: 0,048 kg, Nettogewicht: 0 kgECLASS 7: Industriesteckverbinder (nicht spezifiziert) (27440190)
- Verpackungsart
Piece
- Typ
SACC-M12FSB-5CON-PG9 SH AU
- Produkt-Art
Sensor-/Aktor-Datensteckverbinder
- Bauform
Buchse, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
konfektionierbar
- Polzahl
5
- Nennspannung
48 V/AC
60 V/DC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.75 mm²
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.75 mm²
- Anschluss
Schraubklemme
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
PG9
- Kodierung
B
- Kontaktmaterial
Gold
IP67
- Besonderheiten
geschirmt
- Max. Temperatur
85 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
1507777
- Inhalt
1 St.
- Kabel-Ø (max.)
8.5 mm
- Kabel-Ø (min.)
6.5 mm
- Kabel-Ø-Bereich
6.5 - 8.5 mm
sonstige
48 V
TRUE
sonstige
Zink
sonstige
85-85 °C
HB
Schraubanschluss
Gold
II
3
gerade
0.75-0.75 mm²
FALSE
4 A
100
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 589962 Phoenix Contact 1507777 Sensor-/Aktor-Datensteckverbinder M12 Buchse, gerade Polzahl Sensoren: 5 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 589962 Phoenix Contact 1507777 Sensor-/Aktor-Datensteckverbinder M12 Buchse, gerade Polzahl Sensoren: 5 1 St. Piece
Beschreibung
Bus-Systemsteckverbinder, Buchse, gerade, 5-polig, M12 geschirmt, vergoldete Kontakte, B-kodiert, Schraubanschluss, Metallrändel, Kabelverschraubung Pg9
Lieferumfang
- Geliefert wird: Phoenix Contact Bussystem-Steckverbinder SACC-M12FSB-5CON-PG9, Verpackungseinheit: 1 Stk., EAN: 4017918900434
