Phoenix Contact 1428636 Sensor-/Aktor-Steckverbinder M12 SPEEDCON Buchse, gewinkelt 10.00 m Polzahl Sensoren: 6 1 St. Pi

Abgewinkeltes schwarzes Kabel mit Metallstecker und fünf bunten abisolierten Adern an der anderen Seite. Geeignet für Elektronikverbindungen.
Das Bild zeigt ein technisches Diagramm mit farbcodierten Kabeln in einem elektrischen Stecker oder Anschlussstück.

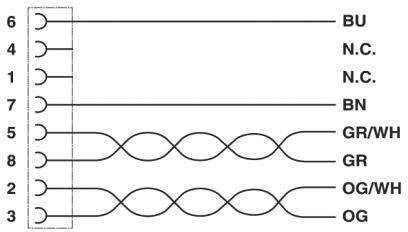

Diagramm mit Drahtfarbcodes: 6-BU, 4-N.C, 7-BN, 5-GR/WH, 8-GR, 3-OG/WH, 2-OG.zeigt Kabelverbindungen und deren Farbcodierung.

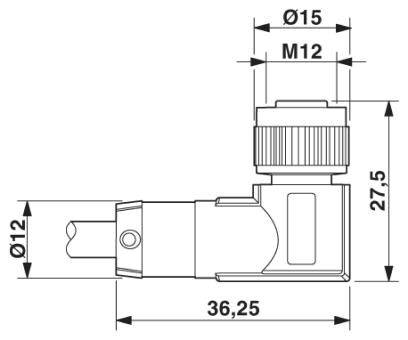

Technische Zeichnung eines L-Steckverbinders mit Maßen: Gesamtlänge 36,25 mm, Höhe 27,5 mm, Durchmesser 12 mm und 15 mm, Gewinde M12.

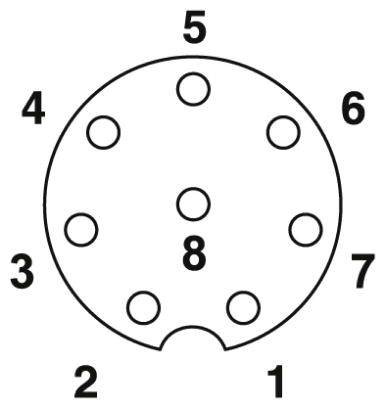

'DIN 8-Stecker-Anschlussdiagramm' zeigt eine kreisförmige Anordnung von acht nummerierten Pins. Pins 1-8 sind gleichmäßig verteilt.

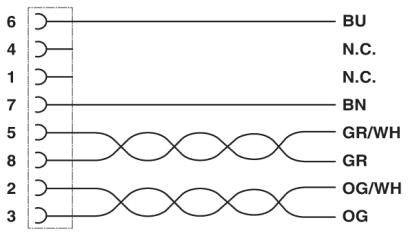

Verkabelungsdiagramm mit durchnummerierten Anschlüssen von 2 bis 8, verbunden durch farblich gekennzeichnete Leitungen: BU, N.C., BN, GR/WH, GR, OG/WH, OG.
1/6
Abbildung ähnlich
Produkt-Art
Sensor-/Aktor-Steckverbinder
Bauform
Buchse, gewinkelt
Anschlussseite A
Kabel, offenes Ende
Anschlussseite B
M12-Buchse, gewinkelt
Polzahl
6
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 25. Nov.
121 Stück
Anzahl
Gesamt (CHF 79.95 / Stück)
CHF 79.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Bussystem-Kabel

  • 6, sonstige, 10 m, Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, -20..80 °C, 2 A, 30 V, Schutzart (IP): IP65

Technische Daten

  • Signalart/Kategorie: VARAN, 100 MBit/s
  • Isolationswiderstand: ≥ 100 MΩ
  • Anzugsdrehmoment: 0,4 Nm (M12-Steckverbinder)
  • Kabeltyp: VARAN
  • Kabeltyp (Kurzzeichen): 970
  • Kabelaufbau: 1x2xAWG22/19 + 1x4xAWG24/19
  • AWG Signalleitung: 24
  • AWG Spannungsversorgung: 22
  • Schirmung: Geflecht aus verzinnten Kupferdrähten, Bedeckung ca. 85 %
  • Außenmantel, Farbe: schwarz RAL 9005
  • Anzahl der Biegezyklen: 3000000
  • Verfahrweg: 2 m
  • Verfahrgeschwindigkeit: 1 m/s
  • Beschleunigung: 2 m/s²
  • Material Leiter: blanke Cu-Litze
  • Verschmutzungsgrad: 3
  • Brennbarkeitsklasse nach UL 94: HB
  • Überspannungskategorie: II
  • Material Griffkörper: TPU, schwer entflammbar, selbstverlöschend
  • Material Rändel: Zinkdruckguss, vernickelt
  • Material Dichtung: NBR
  • Leiterwiderstand: 77 Ω/m (Datenleitung)
Verpackungsart

Piece

Typ

SAC-6P-10,0-970/FR SCO

Produkt-Art

Sensor-/Aktor-Steckverbinder

Bauform

Buchse, gewinkelt

Anschlussseite A

Kabel, offenes Ende

Anschlussseite B

M12-Buchse, gewinkelt

Polzahl

6

Kabellänge

10.00 m

Mantelmaterial

TPE

Nennspannung

30 V/AC

Nennstrom

2 A

Nennstrom - gerundet

2 A

Anschlussquerschnitt (max.)

0.25 mm²

Außen-Ø

7.8 mm

Anschluss

Freies Leitungsende

Gewinde-Typ Anschlussseite

M12 SPEEDCON

Kodierung

A

Kontaktmaterial

CuZn

Kontaktoberfläche

Ni/Au

IP65

Besonderheiten

Halogenfrei

Min. Temperatur

-25 °C

Max. Temperatur

+90 °C

Verschlussart

Speedcon

Herst.-Teilenr.

1428636

Inhalt

1 St.

Kabel-Durchmesser (Details)

7.8 mm

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209251 Phoenix Contact 1428636 Sensor-/Aktor-Steckverbinder M12 SPEEDCON Buchse, gewinkelt 10.00 m Polzahl Sensoren: 6 1 St. Pi

Datenblatt 2209251 Phoenix Contact 1428636 Sensor-/Aktor-Steckverbinder M12 SPEEDCON Buchse, gewinkelt 10.00 m Polzahl Sensoren: 6 1 St. Pi

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209251 Phoenix Contact 1428636 Sensor-/Aktor-Steckverbinder M12 SPEEDCON Buchse, gewinkelt 10.00 m Polzahl Sensoren: 6 1 St. Pi

Beschreibung

Bussystem-Kabel, VARAN (100 MBit/s), 6-polig, SANTOPRENE halogenfrei/TPE halogenfrei, schwarz RAL 9005, geschirmt, freies Leitungsende, auf Buchse gewinkelt M12 SPEEDCON, A-kodiert, Kabellänge: 10 m

Lieferumfang

  • Geliefert wird: Phoenix Contact Bussystem-Kabel SAC-6P-10,0-#1428636, Verpackungseinheit: 1 Stk., EAN: 4046356322911
