Name: Phoenix Contact 1414742 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.
Brand: Phoenix Contact
SKU: 2137017
Availability: BackOrder

Ein schwarzer, zylindrischer Adapter mit gerillter Oberfläche, vermutlich für elektrische oder mechanische Verbindungen.

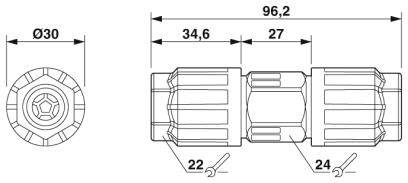

Technische Zeichnung eines Verbindungselements mit Ø30 mm, Gesamtlänge 96,2 mm, und Schraubenschlüsselgrößen: 22 mm und 24 mm.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

Anschluss

IDC

Inhalt

1 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 25. Nov.

326 Stück

Anzahl

Stück

Gesamt (CHF 13.95 / Stück)

CHF 13.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leitungsverbinder

690 V, 17,5 A, 5, IP66, Schneidklemme IDC, 10..14 mm, 0,5..1,5 mm², 1, 1, 2, 3, 4, 5, Mechanische Codierung: nein, schwarz, separat, Mit Zugentlastung: ja, sonstige, Halogenfrei: ja, versilbert, 3, 0,003 mOhm, 6 kV, 96,2 mm, 30 mm

Technische Daten

Bauform: QPD 5x1,5
Anschlusstechnik: QUICKON-Anschluss
Anzugsdrehmoment-Überwurfmutter: 8 Nm
Aderisolationsmaterial: PVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation: 1,6 mm ... 3 mm
Leitungsaußendurchmesser: 9 mm ... 14 mm
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 100 °C
Bemessungsstoßspannung (III/3): 6 kV
Steckzyklen: 10 (QUICKON-Anschlüsse max. 10)
Material Kontaktträger: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3
Halogenfreiheit: ja

Typ: QPD C 4PE1,5 2X9-14 BK

Produkt-Art: Leitungsverbinder

Bauform: Schraubverriegelung

Gesamtpolzahl: 5

Anschluss: IDC

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: +100 °C

Nennstrom: 17.5 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 17.5 A

Nennspannung: 690 V

Kontaktmaterial: Kupfer versilbert

: 20 bis 16

Herst.-Teilenr.: 1414742

Isolationsmaterial: PA

Polzahl: 5

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.5 mm²

Querschnitt-Bereich: 0.5 - 1.5 mm²

RoHS-konform: Ja

: IP66
IP68
IP69K

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Gesamtpolzahl

Herstellerfarbe

Nennspannung

Nennstrom - gerundet

Phoenix Contact 1403841 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2136970

Lieferung Mi., 25. Nov.

41 StückConrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

20 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1403844 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2137398

Lieferung Do., 7. Jan. 2027

Conrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

20 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1410410 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2137404

Lieferung Mi., 25. Nov.

73 StückConrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

40 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1410412 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2136648

Lieferung Mi., 25. Nov.

102 StückConrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

40 A

Stück

Min.: 1

Vielfache: 1

CHF 27.95^*

Phoenix Contact 1410415 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2137334

Lieferung Mi., 25. Nov.

33 StückConrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

40 A

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Phoenix Contact 1410416 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bestell-Nr.:2136600

Lieferung Mi., 25. Nov.

67 StückConrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

40 A

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Phoenix Contact 1414412 Leitungsverbinder Gesamtpolzahl: 8 1 St.

Bestell-Nr.:2137602

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

Schneidklemmanschluss

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Phoenix Contact 1414694 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 4 1 St.

Bestell-Nr.:2136923

Lieferung Mi., 25. Nov.

3012 StückConrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

17.5 A

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

Phoenix Contact 1414696 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 4 1 St.

Bestell-Nr.:2137267

Lieferung Mi., 25. Nov.

1216 StückConrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

17.5 A

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

Phoenix Contact 1414697 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 4 1 St.

Bestell-Nr.:2137298

Lieferung Mo., 14. Dez.

Conrad Electronic

IDC

Schraubverriegelung

Schwarz

690 V

17.5 A

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2137017 Phoenix Contact 1414742 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137017 Phoenix Contact 1414742 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Beschreibung

Innovativ und zeitsparend - QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich. Sicherer Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105. Einfach und sicher - mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung.
