Name: Phoenix Contact 1411069 Sensor-/Aktor-Steckverbinder M12 Buchse, gerade Polzahl Sensoren: 4 1 St. Piece
Brand: Phoenix Contact
SKU: 2209179
Availability: BackOrder

Ein silberner, zylindrischer Metallstecker mit mehreren Anschlussstiften auf weißem Hintergrund.

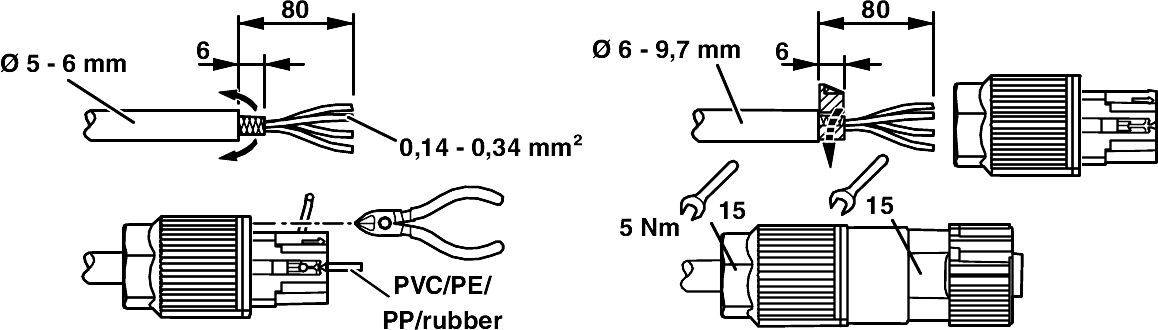

Technische Zeichnung von Kabelverbindern: Links zeigt einen Steckverbinder mit Kabelquerschnittsdetails, rechts die Montage mit Werkzeugen.

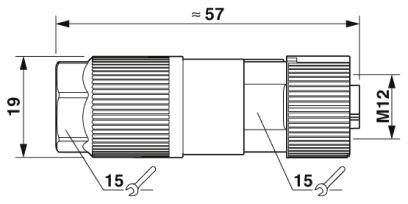

'Technische Zeichnung eines Steckverbinders mit Abmessungen: Länge ca. 57 mm, Durchmesser 19 mm, Gewinde M12. Schraubengrößen 15.'

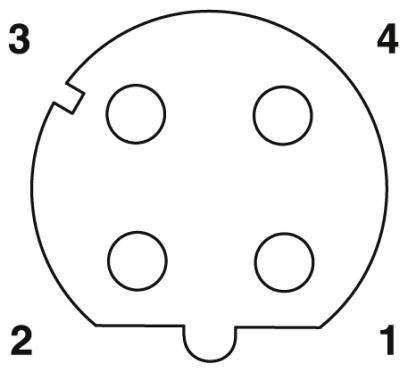

'Rundsteckverbindung mit vier nummerierten Anschlüssen, kreisförmig angeordnet. Der obere Anschluss hat eine Einkerbung zum Ausrichten.'

1/4

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder

Bauform

Buchse, gerade

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12-Buchse, gerade

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 24.95 / Stück)

CHF 24.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckverbinder

sonstige, 18,96707999 mm, 12, 4, 5..9,7 mm, gerade, 4 A, 85 °C, 48 V, II, 3, 0,14..0,34 mm², 0,34 mm², Schneidklemmanschluss, Nickel, Zink, V0, Mit Schutzleiter: nein, Schutzart (IP), montiert: IP67, 100, Geschirmt: ja, Mit Statusanzeige: nein

Technische Daten

Signalart/Kategorie: Ethernet CAT5 (in Anlehnung an IEC 11801), 100 MBit/s
Normen/Bestimmungen: M12-Steckverbinder in Anlehnung an IEC 61076-2-101
Isolationswiderstand: ≥ 100 MΩ
Steckzyklen: ≥ 100
Anzugsdrehmoment: 5 Nm (Druckmutter)
Verschmutzungsgrad: 3
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: II
Material Griffkörper: Zinkdruckguss, vernickelt
Material Rändel: Zinkdruckguss, vernickelt
Material Dichtung: NBR

Verpackungsart: Piece

Typ: SACC-FSD-4QO SH ETH SCO

Produkt-Art: Sensor-/Aktor-Steckverbinder

Bauform: Buchse, gerade

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12-Buchse, gerade

Polzahl: 4

Nennspannung: 48 V/AC

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Außen-Ø: 18.96707999 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Schneid-Klemm

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: D

Kontaktmaterial: CuSn

Kontaktoberfläche: Ni/Au

max. Querschnitt: 0.34 mm²

min. Querschnitt: 0.14 mm²

: IP65

Besonderheiten: geschirmt

Min. Temperatur: -40 °C

Max. Temperatur: +85 °C

Herst.-Teilenr.: 1411069

Inhalt: 1 St.

Kabel-Ø (max.): 9.7 mm

Kabel-Ø (min.): 5 mm

Kabel-Ø-Bereich: 5 - 9.7 mm

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschlussseite A

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Stecker-Norm

Phoenix Contact 1411069 Sensor-/Aktor-Steckverbinder M12 Buchse, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:2209179

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

M12-Buchse, gerade

Buchse, gerade

M12

48 V/AC

4 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 24.95^*

Phoenix Contact 1021784 Sensor-/Aktor-Steckverbinder Stecker, gewinkelt Polzahl Sensoren: 8 1 St.

Bestell-Nr.:2208981

Lieferung Di., 24. Nov.

127 StückConrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

48 V/AC

500 mA

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Phoenix Contact 1021815 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 5 1 St. Piece

Bestell-Nr.:2208982

Lieferung Fr., 27. Nov.

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Sensorik Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

Phoenix Contact 1021816 Sensor-/Aktor-Steckverbinder M12 Stecker, gewinkelt Polzahl Sensoren: 5 1 St. Piece

Bestell-Nr.:2208983

Lieferung Mo., 14. Dez.

Conrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

M12

48 V/AC

4 A

Stück

Min.: 1

Vielfache: 1

CHF 41.95^*

Phoenix Contact 1021830 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:2208984

Lieferung Di., 24. Nov.

2647 StückConrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Phoenix Contact 1021831 Sensor-/Aktor-Steckverbinder Stecker, gewinkelt Polzahl Sensoren: 4 1 St.

Bestell-Nr.:2208985

Lieferung Di., 24. Nov.

445 StückConrad Electronic

M12-Stecker, gewinkelt

Stecker, gewinkelt

48 V/AC

4 A

Profinet

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

Phoenix Contact 1411043 Sensor-/Aktor-Steckverbinder M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:2141023

Lieferung Fr., 30. Okt.

23 StückConrad Electronic

M12-Stecker, gerade

Stecker, gerade

M12

48 V/AC

500 mA

Ethernet

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Phoenix Contact 1411044 Sensor-/Aktor-Steckverbinder M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:2140987

Lieferung Fr., 27. Nov.

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

M12

48 V/AC

500 mA

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Phoenix Contact 1411066 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:2141008

Lieferung Fr., 27. Nov.

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Ethernet

Stück

Min.: 1

Vielfache: 1

CHF 23.95^*

Phoenix Contact 1411068 Sensor-/Aktor-Steckverbinder Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:2141024

Bald verfügbar

Conrad Electronic

M12-Stecker, gerade

Stecker, gerade

48 V/AC

4 A

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209179 Phoenix Contact 1411069 Sensor-/Aktor-Steckverbinder M12 Buchse, gerade Polzahl Sensoren: 4 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209179 Phoenix Contact 1411069 Sensor-/Aktor-Steckverbinder M12 Buchse, gerade Polzahl Sensoren: 4 1 St. Piece

Beschreibung

Sicherer Einsatz im Feld durch hohe Schutzarten. Flexibel: Steckverbinder für die Konfektionierung vor Ort. Schneidklemmanschluss: innovative und zeitsparende Konfektionierung ohne Abisolierung der Einzelader.
