Phoenix Contact 1408954 Verbindungsleitung RJ45 Stecker 5 m Polzahl Sensoren: 8 1 St.

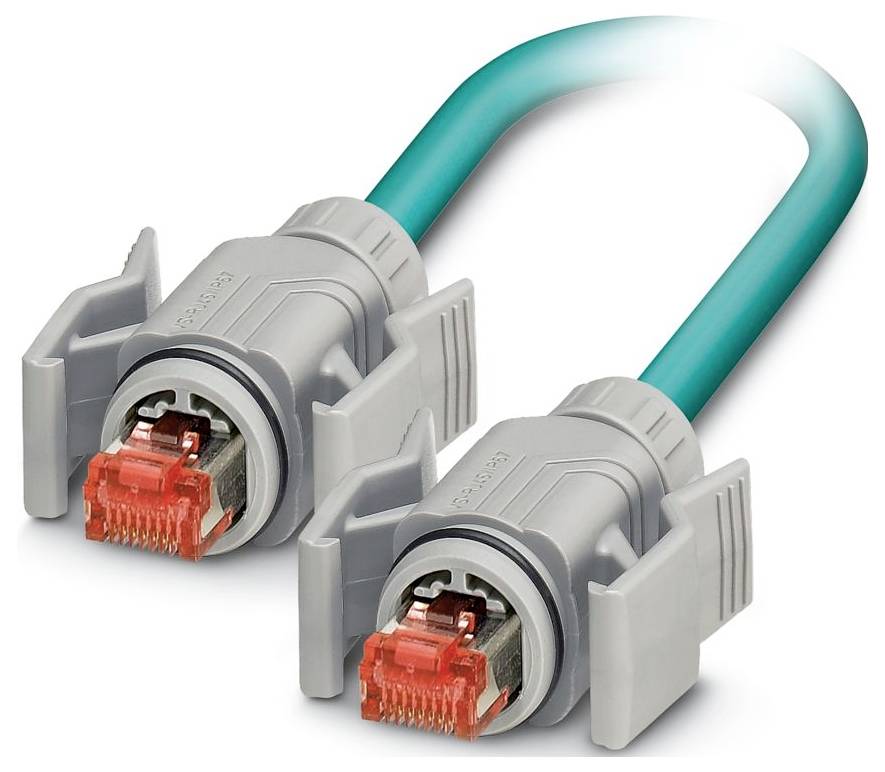

Ein Multi-Pin-Verbindungskabel mit einem Metallstecker an einem Ende und freigelegten Drähten am anderen Ende, mit farbigen Drähten: weiß, rot und blau.
Abbildung ähnlich
Produkt-Art
Verbindungsleitung
Bauform
RJ45 Stecker
Stecker-Norm
Ethernet
Anschlussseite A
RJ45 Stecker
Anschlussseite B
RJ45 Stecker
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar
Gesamt (CHF 55.95 / Stück)
CHF 75.95
-26 %
CHF 55.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Netzwerkkabel

  • SF/UTP, 5, 5 m, RJ45 8(4), IEC 61076-3-106 Var. 6, sonstige, aufgesteckt, Rasthebelschutz: ja, grau, Ölbeständig nach EN 60811-404: nein, Geeignet für Schleppketten: nein, 1:1, Schutzart (IP): IP67

Technische Daten

  • Produktfamilie: RJ45 BASIC IE8 CAT5
  • Polzahl: 8
  • Nennspannung UN: 48 V
  • Brennbarkeitsklasse nach UL 94: V2
  • Schutzart: IP67;IP65
  • Umgebungstemperatur (Betrieb): -40 °C ... 80 °C (Kabel, feste Verlegung);-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
  • Verschmutzungsgrad: 2
  • Material Kontaktoberfläche: Ni/Au
  • Übertragungsgeschwindigkeit: 1 GBit/s
  • Nennstrom IN: 1 A
  • Leitungsaußendurchmesser: 6,40 mm ±0,2 mm
  • Außenmantel, Material: PUR
  • Material Leiter: blanke Cu-Litze
  • Leitungslänge: 5,00 m
  • Leitungsquerschnitt: 4x 2x 0,14 mm²
  • Bemessungsspannung (III/3): 72 V (DC)
  • Außenmantel, Farbe: wasserblau RAL 5021
  • Farbe (Gehäuse): grau
  • Isolationswiderstand: ≥ 5 GΩ*km
  • Material Kontakt: CuSn
  • Material Kontaktträger: PC
  • Leitungsgewicht: 47 kg/km
  • UL AWM Style: 20963 (80 °C / 30 V)
  • Geschirmt: ja
  • Leitungstyp: Ethernet flexibel CAT5, 4-paarig [94B]
  • Leiteraufbau Signalleitung: 7x 0,16 mm
  • AWG Signalleitung: 26
  • Aderdurchmesser inklusive Isolierung: 0,96 mm
  • Material Aderisolation: geschäumtes PE
  • Einzelader, Farbe: weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun
  • Wandstärke Außenmantel: 1,05 mm
  • Gesamtverseilung: 4 Paare zur Seele
  • Nennspannung Kabel: ≤ 100 V
  • Mindestbiegeradius, fest verlegt: 4 x D
  • Mindestbiegeradius, flexibel verlegt: 8 x D
  • Kleinster Biegeradius, fest verlegt: 26 mm
  • Kleinster Biegeradius, beweglich verlegt: 52 mm
  • Flammwidrigkeit: nach IEC 60332-1-2
  • Ölbeständigkeit: nach EN 60811-2-1
  • Steckzyklen: ≥ 750
  • Anschluss 1: Anschluss 1
  • Anschluss 2: Anschluss 2
  • Halogenfreiheit: nach IEC 60754-1
  • Leiteraufbau: 4x2xAWG26/7, SF/UTP
  • Optische Schirmbedeckung: 70 %
  • Schleifenwiderstand: ≤ 290,00 Ω/km
  • Wellenwiderstand: 100 Ω ±5 Ω (bei 100 MHz)
  • Prüfspannung Ader/Ader: 700 V (50 Hz, 1 min.)
  • Prüfspannung Ader/Schirm: 700,00 V (50 Hz, 1 min.)
  • Paarverseilung: 2 Adern zum Paar
  • Sensorart: Ethernet
  • Signalart/Kategorie: Ethernet CAT6 (IEC 11801:2002), 1 GBit/s
  • Übertragungseigenschaften (Kategorie): CAT5 (IEC 11801:2002)
  • Signallaufzeit: 5,3 ns/m
  • Kopplungswiderstand: ≤ 100,00 mΩ/m (bei 10 MHz)
  • Leitungs-Kapazität: 48 nF/km (bei 1 kHz)
  • Zugfestigkeit: ≤ 100 N
  • Nahnebensprechdämpfung (NEXT): 71,3 dB (bei 1 MHz);62,3 dB (bei 4 MHz);56,3 dB (bei 10 MHz);53,2 dB (bei 16 MHz);51,8 dB (bei 20 MHz);48,9 dB (bei 31,25 MHz);44,4 dB (bei 62,5 MHz);41,3 dB (bei 100 MHz)
  • Leistungssummierte Nahnebensprechdämpfung (PSNEXT): 62,3 dB (bei 1 MHz);53,3 dB (bei 4 MHz);47,3 dB (bei 10 MHz);44,2 dB (bei 16 MHz);42,8 dB (bei 20 MHz);39,9 dB (bei 31,25 MHz);35,4 dB (bei 62,5 MHz);32,3 dB (bei 100 MHz)
  • Rückflussdämpfung (RL): 23 dB (bei 4 MHz);24,1 dB (bei 8 MHz);25 dB (bei 10 MHz);25 dB (bei 16 MHz);25 dB (bei 20 MHz);23,6 dB (bei 31,25 MHz);21,5 dB (bei 62,5 MHz);20,1 dB (bei 100 MHz)
  • Schirmdämpfung: 3,2 dB (bei 1 MHz);6 dB (bei 4 MHz);9,5 dB (bei 10 MHz);12,1 dB (bei 16 MHz);13,6 dB (bei 20 MHz);17,1 dB (bei 31,25 MHz);24,8 dB (bei 62,5 MHz);32 dB (bei 100 MHz)
  • Umgebungstemperatur (Verlegung): -20 °C ... 80 °C
  • Übertragungsrate: 1 GBit/s
  • Maßzeichnung: Polbild RJ45-Stecker
  • Ausführung: RJ45 Stecker, gerade, 8-polig, Rastverriegelung
  • Steckkraft: 30 N (pro Signalkontakt)
  • Ziehkraft: 50 N (pro Signalkontakt)
  • Ethernet flexibel CAT5, 4-paarig [94B]: Ethernet flexibel CAT5, 4-paarig [94B]
Typ

NBC-R4MC/5,0-94B/R4MC

Produkt-Art

Verbindungsleitung

Bauform

RJ45 Stecker

Stecker-Norm

Ethernet

Anschlussseite A

RJ45 Stecker

Anschlussseite B

RJ45 Stecker

Polzahl

8

Kabellänge

5 m

Mantelmaterial

PUR

Nennspannung

48 V

Außen-Ø

6.40 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)

0.14 mm²

Anschluss

RJ45

Kabelfarbe

Wasserblau

Kontaktmaterial

CuSn

Kontaktoberfläche

Ni/Au

IP67

IP65

Besonderheiten

Halogenfrei

geschirmt

Min. Temperatur

-40 °C

Max. Temperatur

80 °C

Herst.-Teilenr.

1408954

Inhalt

1 St.

Kabel-Ø

6.40 mm

Kabel-Ø (max.)

6.40 mm

Kabel-Ø-Bereich

6.40 mm (max)

Bemessungsspannung

48 V

Geschirmt

Ja

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3586462 Phoenix Contact 1408954 Verbindungsleitung RJ45 Stecker 5 m Polzahl Sensoren: 8 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3586462 Phoenix Contact 1408954 Verbindungsleitung RJ45 Stecker 5 m Polzahl Sensoren: 8 1 St.

Beschreibung

Netzwerkkabel, Schutzart: IP67, Kabellänge: 5 m, Polzahl: 8, 1 GBit/s, CAT5, Kabelabgang: gerade, Ethernet

Ausführung

  • Ausstattung: sonstige, grau

Lieferumfang

  • Geliefert wird: Phoenix Contact Netzwerkkabel NBC-R4MC/5,0#1408954, Verpackungseinheit: 1 Stk., EAN: 4046356856829
