Phoenix Contact 1408854 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 10.00 m Polzahl Sensoren: 4 1 St. Piece

Ein schwarzes Industriesteckerkabel mit vier abisolierten Leitern in den Farben schwarz, braun, blau und grün-gelb.

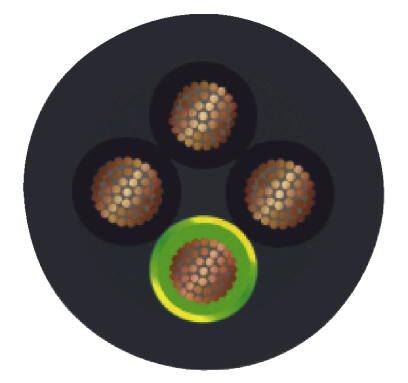

Ein schwarzes Kabelquerschnittsbild zeigt drei kupferfarbene Leitungen oben und eine unten, umgeben von einer gelben und grünen Isolierung.

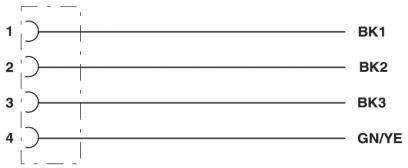

'Darstellung von vier parallelen Kabeln, nummeriert 1 bis 4, mit Bezeichnungen BK1, BK2, BK3, GN/YE daneben.'

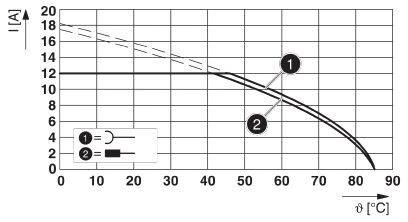

Diagramm zeigt zwei Stromkurven (1) und (2) in Abhängigkeit von der Temperatur (X-Achse: 0-90 °C, Y-Achse: 0-20 A) mit abnehmendem Trend.

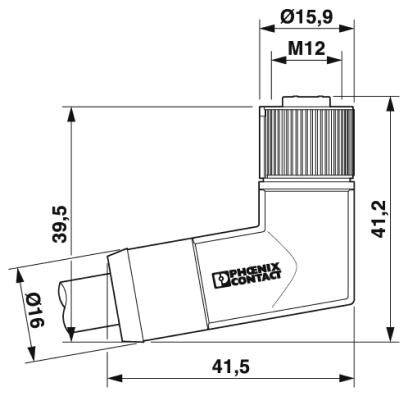

Ein technisches Diagramm eines Steckverbinders von "Phoenix Contact", mit Maßen: Ø15,9, M12, 39,5, 41,5, Ø6, und 41,2 Millimeter.

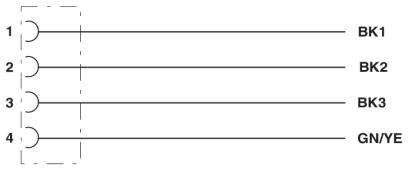

Vier horizontale Linien, nummeriert von 1 bis 4, sind mit Bezeichnungen 'BK1', 'BK2', 'BK3' und 'GN/YE' versehen.

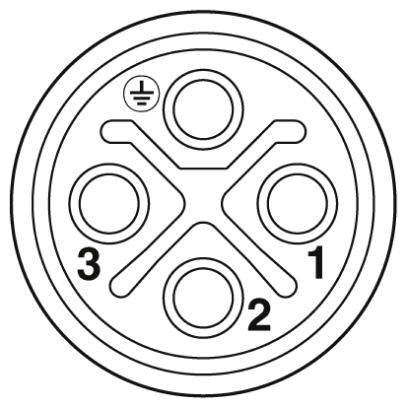

Schaltsymbol eines elektrischen Steckers mit vier Anschlusspunkten, nummeriert von 1 bis 3, inkl. Erdungssymbol oben links.
1/7
Abbildung ähnlich
Produkt-Art
Sensor-/Aktor-Anschlussleitung
Bauform
Buchse, gewinkelt
Anschlussseite A
Kabel, offenes Ende
Anschlussseite B
M12-Buchse, gewinkelt
Polzahl
4
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 10. Dez.
Anzahl
Gesamt (CHF 87.95 / Stück)
CHF 87.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Powerleitung

  • 4, sonstige, Female (Buchse), M12, abgewinkelt, 10 m, Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, -50..80 °C, -30..80 °C, 12 A, 690 V, 5000 mOhm, Schutzart (IP): IP65

Technische Daten

  • Normen/Bestimmungen: M12-Steckverbinder IEC 61076-2-111
  • Isolationswiderstand: ≥ 100 MΩ
  • Steckzyklen: > 100
  • Anzugsdrehmoment: 0,4 Nm (M12-Steckverbinder)
  • Kabeltyp: PUR halogenfrei schwarz
  • Kabeltyp (Kurzzeichen): PUR
  • AWG Spannungsversorgung: 16
  • Außenmantel, Farbe: schwarzgrau RAL 7021
  • Anzahl der Biegezyklen: 2000000
  • Verfahrweg: 10 m
  • Verfahrgeschwindigkeit: 3 m/s
  • Beschleunigung: 10 m/s²
  • Material Leiter: blanke Cu-Litze
  • Verschmutzungsgrad: 3
  • Brennbarkeitsklasse nach UL 94: V0
  • Überspannungskategorie: III
  • Material Griffkörper: PP
  • Material Rändel: Zinkdruckguss, vernickelt
  • Leiterwiderstand: ≤ 13 Ω/km (bei 20 °C)
Verpackungsart

Piece

Typ

SAC-4P-10,0-PUR/M12FRS PE

Produkt-Art

Sensor-/Aktor-Anschlussleitung

Bauform

Buchse, gewinkelt

Anschlussseite A

Kabel, offenes Ende

Anschlussseite B

M12-Buchse, gewinkelt

Polzahl

4

Kabellänge

10.00 m

Mantelmaterial

PUR

Nennspannung

690 V/AC

Nennstrom

12 A

Nennstrom - gerundet

12 A

Anschlussquerschnitt (max.)

1.5 mm²

Außen-Ø

8.8 mm

Anschluss

Buchse

Gewinde-Typ Anschlussseite

M12

Gewinde-Typ Kabelanschluss und Montage

M12

Kodierung

S

Kontaktmaterial

CuZn

Kontaktoberfläche

Ni/Au

IP65

Besonderheiten

Halogenfrei

Min. Temperatur

-25 °C

Max. Temperatur

+85 °C

Verschlussart

Schraub

Herst.-Teilenr.

1408854

Inhalt

1 St.

Kabel-Durchmesser (Details)

8.8 mm

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209161 Phoenix Contact 1408854 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 10.00 m Polzahl Sensoren: 4 1 St. Piece

Datenblatt 2209161 Phoenix Contact 1408854 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 10.00 m Polzahl Sensoren: 4 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209161 Phoenix Contact 1408854 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 10.00 m Polzahl Sensoren: 4 1 St. Piece

Beschreibung

Einfach und sicher: 100 % elektrisch geprüfte steckbare Komponenten. Leistungsfähig: AC-Steckverbinder für bis zu 12 A und 630 V AC. Schutz gegen Fehlstecken durch spezielle S-Kodierung. Unser Standard: die robuste halogenfreie PUR-Leitung.

Ausführung

  • Ausstattung: sonstige, -50..80 °C, -30..80 °C, 690 V

Lieferumfang

  • Geliefert wird: Phoenix Contact Powerleitung SAC-4P-10,0-#1408854, Verpackungseinheit: 1 Stk., EAN: 4046356839945
