Phoenix Contact 1404548 Schaltschrankdurchführung Buchse, gerade Polzahl Sensoren: 8 1 St.

Ein schwarzer Adapterstecker mit Metallgewinde und mehreren Anschlusspunkten, geeignet zur Verbindung von elektrischen Geräten.

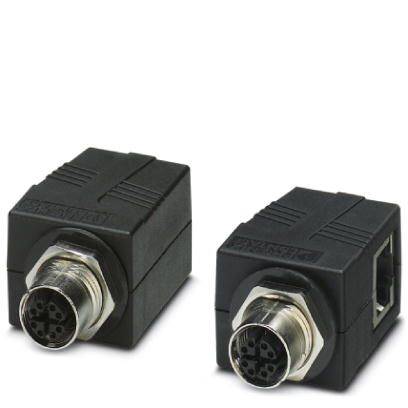

Zwei schwarze Adapter mit unterschiedlichem Anschluss, links ein rundes, rechts ein quadratisches Ende, auf weißem Hintergrund.

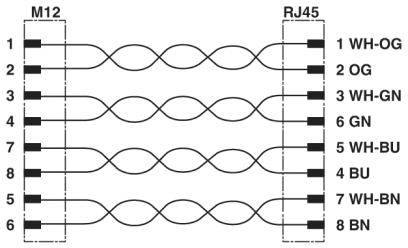

Verdrahtungsdiagramm zeigt die Pinbelegung von M12 zu RJ45: 1 zu 1 (WH-OG), 2 zu 2 (OG), 3 zu 3 (WH-GN) usw. Geeignet für Netzwerkverbindungen.

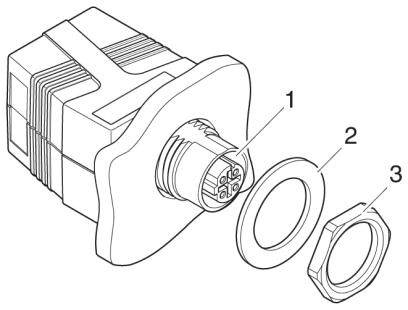

Steckverbindung mit drei markierten Teilen: 1 ist der Stecker, 2 die Dichtung, 3 die Mutter zum Befestigen.

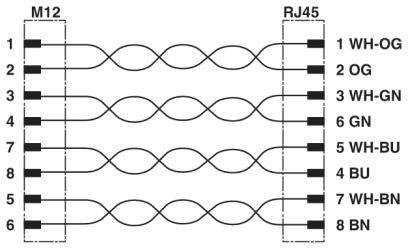

'Diagramm einer M12 zu RJ45 Verkabelung. Zeigt korrespondierende Pin-Belegungen zwischen den Steckern: WH-OG, OG, WH-GN, GN, WH-BU, BU, WH-BN, BN.'

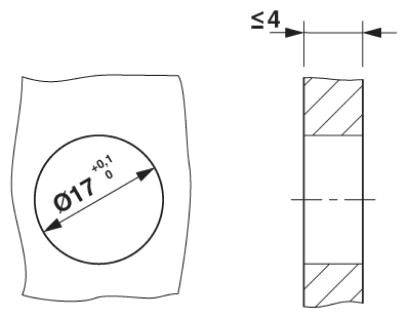

Technische Zeichnung eines Bauteils: Ein Kreis mit einem Durchmesser von 17 mm (+0,1/0) und einer maximalen Dicke von 4 mm.

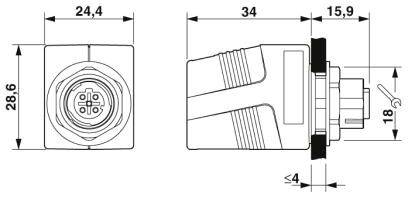

'Technische Zeichnung eines Steckverbinders mit Maßen: 24,4 mm x 28,6 mm und 34 mm Tiefe. Detaillierte Seitenansicht und Oberansicht.'
1/7
Abbildung ähnlich
Produkt-Art
Schaltschrankdurchführung
Bauform
Buchse, gerade
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
RJ45 Buchse
Polzahl
8
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 27. Jan. 2027
Anzahl
Gesamt (CHF 61.95 / Stück)
CHF 61.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schaltschrankdurchführung

  • 60 V, Kunststoff, sonstige

Technische Daten

  • Brennbarkeitsklasse nach UL 94: V0
Typ

VS-BH-M12FSX-10G-RJ45/90

Produkt-Art

Schaltschrankdurchführung

Bauform

Buchse, gerade

Anschlussseite A

M12-Buchse, gerade

Anschlussseite B

RJ45 Buchse

Polzahl

8

Nennspannung

48 V

Nennstrom

0.5 A

Nennstrom - gerundet

500 mA

Kodierung

X

Kontaktmaterial

Kupferlegierung

IP65

Min. Temperatur

-25 °C

Max. Temperatur

+85 °C

Herst.-Teilenr.

1404548

Inhalt

1 St.

RoHS-konform

Ja

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136560 Phoenix Contact 1404548 Schaltschrankdurchführung Buchse, gerade Polzahl Sensoren: 8 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136560 Phoenix Contact 1404548 Schaltschrankdurchführung Buchse, gerade Polzahl Sensoren: 8 1 St.

Beschreibung

IP65/67. UL.

Ausführung

  • Ausstattung: 60 V

Lieferumfang

  • Geliefert wird: Phoenix Contact Schaltschrankdurchführung VS-BH-M12FSX#1404548, Verpackungseinheit: 1 Stk., EAN: 4046356699419
