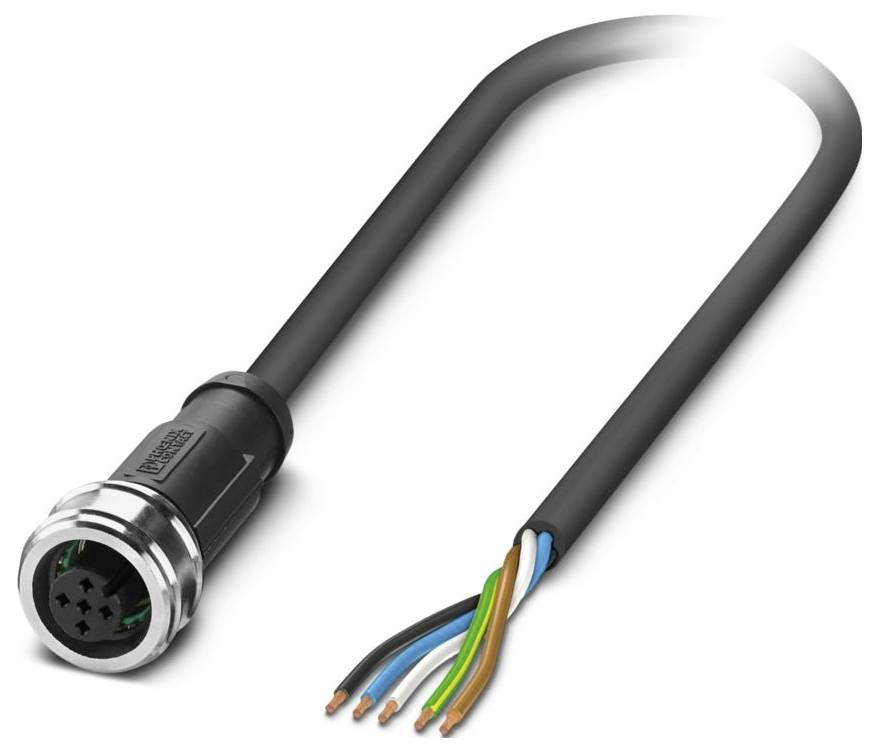

Abbildung ähnlich
Phoenix Contact 1395827 Sensor-/Aktor-Kabel M12 10 m Polzahl Sensoren: 5 1 St.
Produkt-Art
Sensor-/Aktor-Kabel
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
Kabel, offenes Ende
Anschlussseite B
M12-Buchse, gerade
Polzahl
5
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 25.95 / Stück)
CHF 33.95
-24 %
CHF 25.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Sensor-/Aktor-Kabel
- 5, sonstige, M12, gerade, 10 m, Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, CuSn, -40..80 °C, -25..80 °C, 4 A, 48 V, Schutzart (IP): IP65
Technische Daten
- Bauform: Buchse gerade M12 Push-Pull
- Polzahl: 5
- Nennspannung UN: 48 V AC;60 V DC
- Brennbarkeitsklasse nach UL 94: V0
- Mechanische Daten: Mechanische Daten
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C (Kabel, feste Verlegung);-25 °C ... 80 °C (Kabel, bewegliche Verlegung)
- Normen/Bestimmungen: IEC 61076-2-010
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Dichtung: FKM
- Material Kontaktoberfläche: Ni/Au
- Nennstrom IN: 4 A
- Material: PA (Kontaktträger Buchse)
- Leitungsaußendurchmesser: 4,55 mm ±0,15 mm
- Außenmantel, Material: PUR
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 10 m
- Leitungsquerschnitt: 5x 0,34 mm² (Signalleitung)
- Normbezeichnung: M12-Push-Pull
- Statusanzeige: nein
- Außenmantel, Farbe: schwarzgrau RAL 7021
- Anwendung: Standard
- Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel;hydrolyse- und mikrobenbeständig;beständig gegen Seewasser;bedingt UV beständig (nach DIN EN ISO 4892-2-A)
- Kodierung: A
- Verriegelungsart: Push-Pull
- Isolationswiderstand: ≥ 16 GΩ*km (bei 20 °C)
- Material Kontakt: CuSn
- Prüfspannung: 3000 V
- Statusanzeige vorhanden: nein
- Leitungsgewicht: 33 kg/km
- UL AWM Style: 20549
- Geschirmt: nein
- Leitungstyp: PUR halogenfrei schwarz [PUR]
- Leiteraufbau Signalleitung: 42x 0,10 mm
- AWG Signalleitung: 22
- Aderdurchmesser inklusive Isolierung: 1,27 mm 0,05 mm (Signalleitung)
- Material Aderisolation: PP
- Einzelader, Farbe: braun, weiß, blau, schwarz, grün/gelb
- Nennspannung Kabel: 300 V
- Kleinster Biegeradius, fest verlegt: 23 mm
- Kleinster Biegeradius, beweglich verlegt: 46 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 10000000, Biegeradius: 46 mm, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s²
- Flammwidrigkeit: nach UL 758/1581 FT2;DIN EN 60332-2-2 (20 s)
- Ölbeständigkeit: nach DIN EN 60811-2-1
- Besondere Eigenschaften: schleppkettentauglich;silikonfrei;Frei von lackbenetzungsstörenden Substanzen;flexibel
- Anzahl der Kabelabgänge: 1
- Steckzyklen: ≥ 100
- Anschluss 1: Anschluss 1
- Kodierungsart: A
- Anschluss 2: Anschluss 2
- Wandstärke Isolierung: ca. 0,50 mm
- Leiterwiderstand max.: max. 58 Ω/km (bei 20 °C)
- PUR halogenfrei schwarz [PUR]: PUR halogenfrei schwarz [PUR]
- Halogenfreiheit: nach DIN VDE 0472 Teil 815
- Dynamische Belastbarkeit (Torsion): Torsion: ±180 °/m, Torsionszyklen: ≥2000000, Torsionshäufigkeit: 35 Zyklen/min.
- Material Griffkörper: TPU, schwer entflammbar, selbstverlöschend
- Material Verschraubung: Messing, vernickelt
- Umgebungstemperatur (Betrieb) (Stecker/Buchse): -25 °C ... 85 °C (Stecker/Buchse)
- Typ
SAC-5P-10,0-PUR/P12FS
- Produkt-Art
Sensor-/Aktor-Kabel
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
Kabel, offenes Ende
- Anschlussseite B
M12-Buchse, gerade
- Polzahl
5
- Kabellänge
10 m
- Mantelmaterial
PUR
- Nennspannung
48 V/AC
60 V/DC
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.55 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Buchse
- Gewinde-Typ Anschlussseite
M12
- Kabelfarbe
Schwarzgrau (RAL 7021)
- Kodierung
A
- Kontaktmaterial
CuSn
- Kontaktoberfläche
Ni/Au
- max. Querschnitt
0.34 mm²
IP65
IP67
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- Verschlussart
Push-Pull
- Herst.-Teilenr.
1395827
- Inhalt
1 St.
- Kabel-Ø
4.55 mm
- Kabel-Ø (max.)
4.55 mm
- Kabel-Ø-Bereich
4.55 mm (max)
- Bemessungsspannung
48 V
- Geschirmt
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3585801 Phoenix Contact 1395827 Sensor-/Aktor-Kabel M12 10 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3585801 Phoenix Contact 1395827 Sensor-/Aktor-Kabel M12 10 m Polzahl Sensoren: 5 1 St.
Beschreibung
Sensor-/Aktor-Kabel, 5-polig, PUR halogenfrei, schwarzgrau RAL 7021, freies Leitungsende, auf Buchse gerade M12 Push-Pull, Kodierung: A, Kabellänge: 10 m
Ausführung
- Ausstattung: sonstige, -40..80 °C, -25..80 °C, 48 V
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Kabel SAC-5P-10,0-#1395827, Verpackungseinheit: 1 Stk., EAN: 4063151818043
