Name: Phoenix Contact 1224019 Sensor-/Aktor-Kabel M12 1.5 m Polzahl Sensoren: 4 1 St.
Brand: Phoenix Contact
SKU: 3566985
Availability: BackOrder

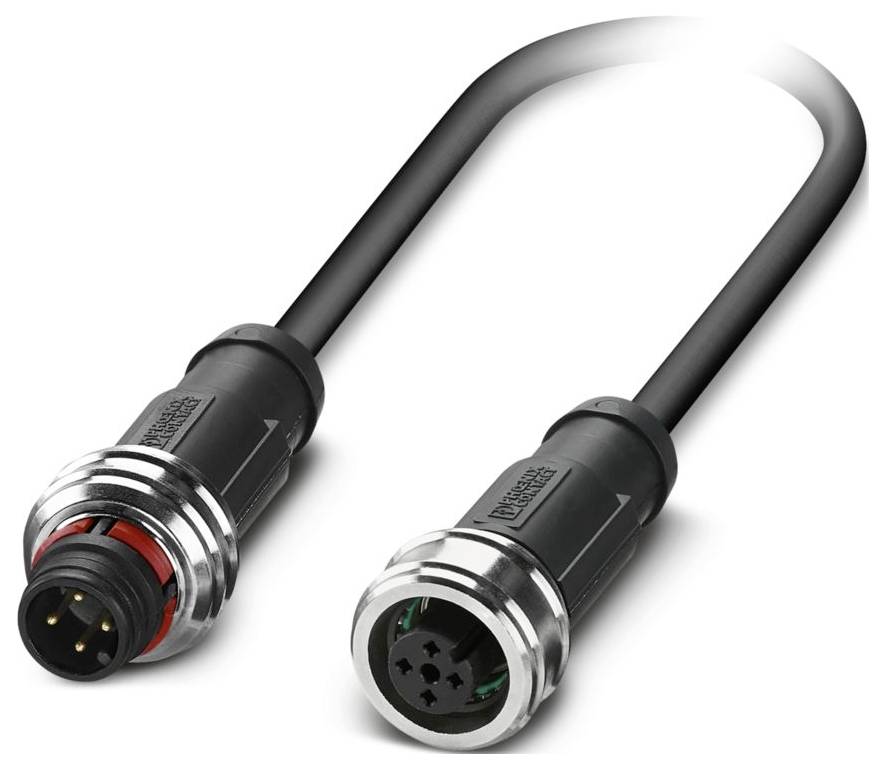

Phoenix Contact 1224019 Sensor-/Aktor-Kabel M12 1.5 m Polzahl Sensoren: 4 1 St.-0

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Kabel

Anschlussseite A

M12-Stecker, gerade

Anschlussseite B

M12-Buchse, gerade

Polzahl

Kabellänge

1.5 m

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 15. Dez.

Anzahl

Stück

Gesamt (CHF 25.95 / Stück)

CHF 25.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sensor-/Aktor-Kabel

4, M12, Male (Stecker), gerade, 1,5 m, sonstige, Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, CuSn, -40..80 °C, -25..80 °C, 4 A, 250 V, Schutzart (IP): IP65

Technische Daten

Bauform: Buchse gerade M12 Push-Pull
Polzahl: 4
Nennspannung UN: 250 V AC;250 V DC
Anzugsdrehmoment: M12-Steckverbinder
Brennbarkeitsklasse nach UL 94: V0
Mechanische Daten: Mechanische Daten
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C (Kabel, feste Verlegung);-25 °C ... 80 °C (Kabel, bewegliche Verlegung)
Normen/Bestimmungen: IEC 61076-2-010
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Dichtung: FKM
Material Kontaktoberfläche: Ni/Au
Nennstrom IN: 4 A
Material: PK (Kontaktträger Stift);(Kontaktträger Buchse)
Leitungsaußendurchmesser: 4,20 mm ±0,15 mm
Außenmantel, Material: PUR
Material Leiter: blanke Cu-Litze
Leitungslänge: 1,5 m
Leitungsquerschnitt: 4x 0,34 mm² (Signalleitung)
Leiteranschluss: Leiteranschluss
Normbezeichnung: M12-Push-Pull
Statusanzeige: nein
Außenmantel, Farbe: schwarzgrau RAL 7021
Anwendung: Standard
Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel;hydrolyse- und mikrobenbeständig;bedingt UV beständig (nach DIN EN ISO 4892-2-A);adhäsionsarm;abriebfest
Kodierung: A
Verriegelungsart: Push-Pull
Isolationswiderstand: ≥ 1 GΩ*km
Material Kontakt: CuSn
Prüfspannung: ≥ 3000 V
Statusanzeige vorhanden: nein
Leitungsgewicht: 30 kg/km
UL AWM Style: 20549 / 10493 (80 °C / 300 V)
Geschirmt: nein
Leitungstyp: PUR halogenfrei schwarz [PUR]
Leiteraufbau Signalleitung: 42x 0,10 mm
AWG Signalleitung: 22
Aderdurchmesser inklusive Isolierung: 1,27 mm ±0,02 mm
Material Aderisolation: PP
Einzelader, Farbe: braun, weiß, blau, schwarz
Wandstärke Außenmantel: ca. 0,50 mm
Gesamtverseilung: 4 Adern längsverseilt
Nennspannung Kabel: ≤ 300 V
Mindestbiegeradius, fest verlegt: 5 x D
Mindestbiegeradius, flexibel verlegt: 10 x D
Kleinster Biegeradius, fest verlegt: 21 mm
Kleinster Biegeradius, beweglich verlegt: 42 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 10000000, Biegeradius: 42 mm, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s²
Flammwidrigkeit: nach UL 758/1581 FT2;DIN EN 60332-2-2 (20 s)
Ölbeständigkeit: nach DIN EN 60811-2-1
Besondere Eigenschaften: schleppkettentauglich;silikonfrei;Frei von lackbenetzungsstörenden Substanzen;flexibel
Anzahl der Kabelabgänge: 1
Steckzyklen: ≥ 100
Anschluss 1: Anschluss 1
Kodierungsart: A
Anschluss 2: Anschluss 2
Wandstärke Isolierung: ≥ 0,21 mm
Leiterwiderstand max.: ≤ 58 Ω/km
PUR halogenfrei schwarz [PUR]: PUR halogenfrei schwarz [PUR]
Halogenfreiheit: nach DIN VDE 0472 Teil 815;nach DIN EN 50267-2-1
Dynamische Belastbarkeit (Torsion): Torsion: ±180 °/m, Torsionszyklen: ≥2000000, Torsionshäufigkeit: 35 Zyklen/min.
Material Griffkörper: TPU, schwer entflammbar, selbstverlöschend
Material Verschraubung: Messing, vernickelt
Umgebungstemperatur (Betrieb) (Stecker/Buchse): -25 °C ... 85 °C (Stecker/Buchse)

Typ: SAC-4P-P12MS/ 1,5-PUR/P12FS

Produkt-Art: Sensor-/Aktor-Kabel

Anschlussseite A: M12-Stecker, gerade

Anschlussseite B: M12-Buchse, gerade

Polzahl: 4

Kabellänge: 1.5 m

Mantelmaterial: PUR

Nennspannung: 250 V/AC
250 V/DC

Außen-Ø: 4.20 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Stecker

Gewinde-Typ Anschlussseite: M12

Kabelfarbe: Schwarzgrau (RAL 7021)

Kodierung: A

Kontaktmaterial: CuSn

Kontaktoberfläche: Ni/Au

: IP65
IP67

Besonderheiten: Halogenfrei

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Verschlussart: Push-Pull

Herst.-Teilenr.: 1224019

Inhalt: 1 St.

Kabel-Ø: 4.20 mm

Bemessungsspannung: 250 V

Geschirmt: Nein

UKCA: Ja
