Name: Phoenix Contact 1217526 Verbindungsleitung M8 2 m Polzahl Sensoren: 2 1 St.
Brand: Phoenix Contact
SKU: 3566670
Availability: BackOrder

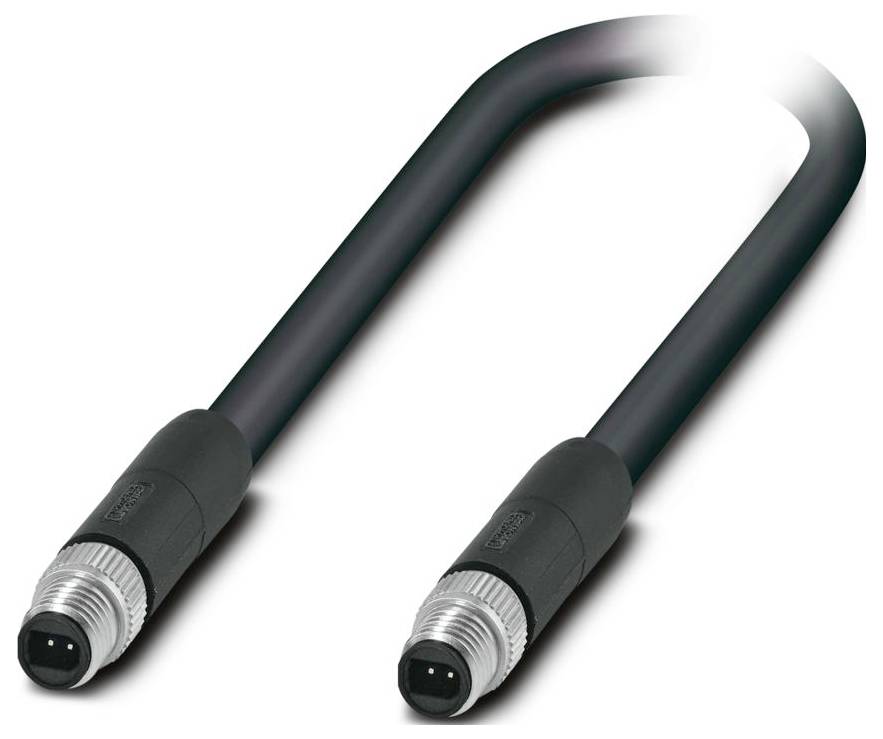

Phoenix Contact 1217526 Verbindungsleitung M8 2 m Polzahl Sensoren: 2 1 St.-0

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Stecker-Norm

Ethernet

Anschlussseite A

M8-Stecker, gerade

Anschlussseite B

M8-Stecker, gerade

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 18. Dez.

Anzahl

Stück

Gesamt (CHF 39.95 / Stück)

CHF 39.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Netzwerkkabel

2, sonstige, Male (Stecker), 2 m, Polyvinylchlorid (PVC), Halogenfrei: ja, schwarz, Mit LED-Anzeige: nein, Geschirmt: ja, mehradrig, -20..80 °C, 48 V, Schutzart (IP): IP65

Technische Daten

Polzahl: 2
Nennspannung UN: 48 V AC;60 V DC
Anzugsdrehmoment: 0,2 Nm
Brennbarkeitsklasse nach UL 94: V0
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -20 °C ... 80 °C (Kabel, feste Verlegung)
Normen/Bestimmungen: IEC 63171-5
Hinweis: T1-SPE
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Dichtung: FKM
Material Kontaktoberfläche: Ni/Au
Leitungsaußendurchmesser: 5,10 mm ±0,2 mm
Bussystem: Ethernet
Außenmantel, Material: PVC
Material Leiter: verzinnte Cu-Litze
Leitungslänge: 2 m
Leitungsquerschnitt: 2x 0,34 mm²
Schirmung: Advanced Shielding Technology
Normbezeichnung: M8-Steckverbinder
Statusanzeige: nein
Außenmantel, Farbe: schwarz
Anwendung: Standard
Übertragungsmedium: Kupfer
Isolationswiderstand: ≥ 5 GΩ*km
Material Kontakt: Cu
Anschlussbelegung: Anschlussbelegung
Statusanzeige vorhanden: nein
Material Kontaktträger: PP
UL AWM Style: 2095 (80 °C / 300 V)
Geschirmt: ja
Leitungstyp: Single Pair Ethernet PVC flexibel schwarz [97B]
Leiteraufbau Signalleitung: 7x
AWG Signalleitung: 22
Aderdurchmesser inklusive Isolierung: 1,65 mm
Material Aderisolation: geschäumtes PE
Einzelader, Farbe: weiß, blau
Wandstärke Außenmantel: 0,55 mm
Gesamtverseilung: 1 Paar mit Füllern längsverseilt
Nennspannung Kabel: 300 V
Mindestbiegeradius, fest verlegt: 4 x D
Kleinster Biegeradius, fest verlegt: 21 mm
Flammwidrigkeit: nach FT-2
Anzahl der Kabelabgänge: 1
Steckzyklen: ≥ 100
Anschluss 1: Anschluss 1
Anschluss 2: Anschluss 2
Leiterwiderstand max.: ≤ 59,4 Ω/km
Leiteraufbau: 1 x 2 x AWG 22/7, S/FTP
Optische Schirmbedeckung: 80 %
Wellenwiderstand: 100 Ω ±15 Ω (bei 20 MHz)
M8: M8
Paarverseilung: 2 Adern zum Paar
Material Griffkörper: TPU, schwer entflammbar, selbstverlöschend
Material Verschraubung: Zinkdruckguss, vernickelt
Sensorart: Single Pair Ethernet
Signalart/Kategorie: Single Pair Ethernet CAT B (IEC 63171)
Übertragungsrate: bis zu 10 MBit/s
Maßzeichnung: Polbild Single Pair Ethernet, 2-polig
Ausführung: M8 Stecker, gerade, 2-polig, geschirmt (Advanced Shielding Technology), Kodierung: SPE
Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional): 1 | WH (RX/TX+) | 1;2 | BU (RX/TX-) | 2
Single Pair Ethernet PVC flexibel schwarz [97B]: Single Pair Ethernet PVC flexibel schwarz [97B]

Typ: SPE-T1-M8MSM/2,0-97B/M8MSM

Produkt-Art: Verbindungsleitung

Stecker-Norm: Ethernet

Anschlussseite A: M8-Stecker, gerade

Anschlussseite B: M8-Stecker, gerade

Polzahl: 2

Kabellänge: 2 m

Mantelmaterial: PVC

Nennspannung: 48 V/AC
60 V/DC

Außen-Ø: 5.10 mm

Anschluss: M8 Stecker

Gewinde-Typ Anschlussseite: M8

Gewinde-Typ Kabelanschluss und Montage: M8

Kabelfarbe: Schwarz

Kontaktmaterial: Kupfer

Kontaktoberfläche: Ni/Au

: IP65
IP67

Besonderheiten: geschirmt

Min. Temperatur: -20 °C

Max. Temperatur: 80 °C

Herst.-Teilenr.: 1217526

Inhalt: 1 St.

Kabel-Ø: 5.10 mm

Kabel-Ø (max.): 5.30 mm

Kabel-Ø (min.): 4.90 mm

Kabel-Ø-Bereich: 4.90 - 5.30 mm

Bemessungsspannung: 48 V

Geschirmt: Ja

UKCA: Ja
