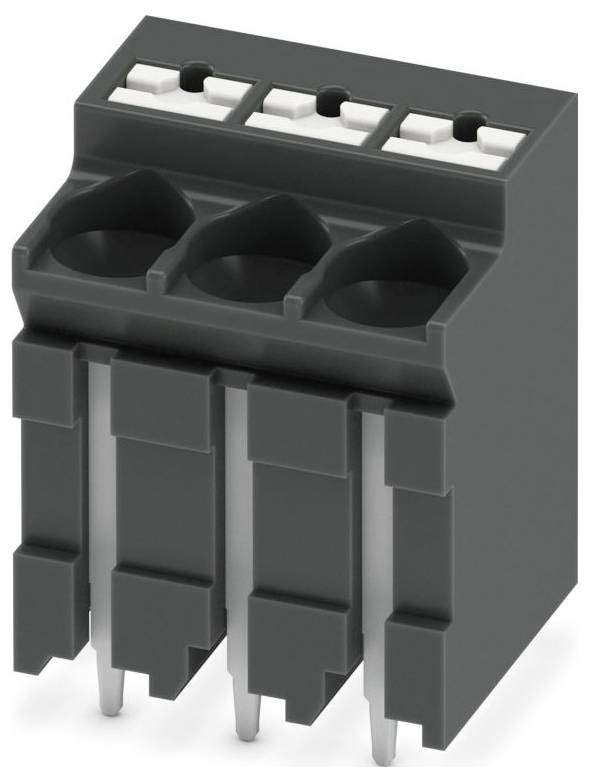

Phoenix Contact 1135334 Leiterplattenklemme 4 mm² Polzahl 3 Schwarz 80 St. Tape
Verpackungsart
Tape
Produkt-Art
Leiterplattenklemme
RM
5 mm
Polzahl je Reihe
3
Polzahl
3
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
Leiterplattenklemme
- Inhalt 80 St.
Technische Daten
- Anschließbarer Leiterquerschnitt eindrähtig: 0.2-4 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-2.5 mm²
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-4 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 4-4 mm²
- Anschlussart Leiter: Federzuganschluss
- Anschlussart Leiterplatte: Lötanschluss
- Anzahl der elektrischen Anschlüsse: 3
- Anzahl der Etagen: 1
- Art der Banderolierung: Blistergurt (für SMD)
- Bemessungsstoßspannung: 4 kV
- Bemessungsstrom In: 32 A
- Betriebstemperatur: -40-105 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1.2 mm
- Länge des Pins: 2 mm
- Rastermaß der Anschlüsse: 5 mm
- Verschmutzungsgrad: 2
- Werkstoff der Anschlussoberfläche: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Verpackungsart
Tape
- Typ
SPT-THR 2,5/ 3-V-5,0 P20 R32
- Produkt-Art
Leiterplattenklemme
- Besonderheiten
mit Push-in-Federanschluss
- RM
5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
3
- Polzahl
3
- Serie
SPT
- Anschluss
Push-In-Federkraftanschluss
- Nennstrom
32 A
- Querschnitt flexibel (min.)
0.2 mm²
- Nennstrom - gerundet
32 A
- Querschnitt starr (min.)
0.2 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (max.)
4 mm²
- Steckrichtung
Waagerecht zur Leiterplatte
- Kontaktmaterial
Zinn
- Herstellerfarbe
Schwarz
- Herst.-Teilenr.
1135334
- Inhalt
80 St.
- Höhe
21.15 mm
- Gehäusefarbe
Schwarz
- Bemessungsspannung
400 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564380 Phoenix Contact 1135334 Leiterplattenklemme 4 mm² Polzahl 3 Schwarz 80 St. Tape
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564380 Phoenix Contact 1135334 Leiterplattenklemme 4 mm² Polzahl 3 Schwarz 80 St. Tape
Beschreibung
Leiterplattenklemme, Nennstrom: 32 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 4 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: SPT 2,5/..-V-THR, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: Gurt in 32 mm Breite
