Name: Phoenix Contact 1135307 Leiterplattenklemme 4 mm² Polzahl 12 Schwarz 40 St.
Brand: Phoenix Contact
SKU: 3564373
Availability: BackOrder

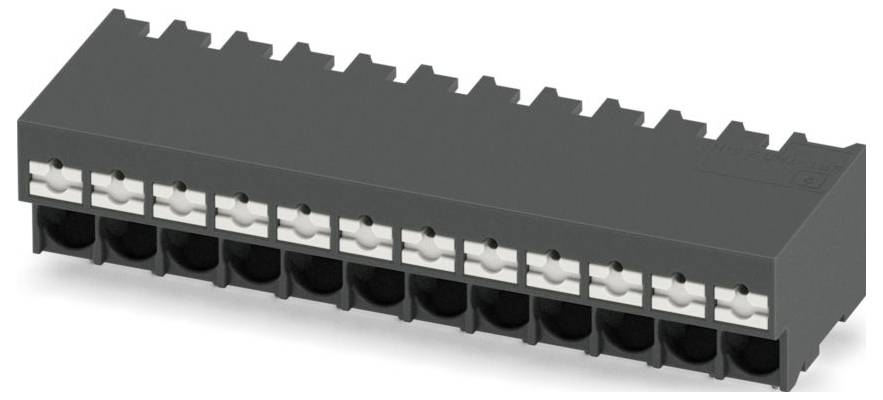

Phoenix Contact 1135307 Leiterplattenklemme 4 mm² Polzahl 12 Schwarz 40 St.-0

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Federkraftanschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl (Packungsgröße 40 St.)

Set(s)

Gesamt (CHF 3.55 / Stück)

CHF 207.95

-32 %

CHF 141.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 4-4 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 12
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Bemessungsstoßspannung: 4 kV
Bemessungsstrom In: 32 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.2 mm
Länge des Pins: 2.6 mm
Rastermaß der Anschlüsse: 5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: SPT-THR 2,5/12-H-5,0 P26

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 12

Polzahl: 12

Serie: SPT

Anschluss: Push-In-Federkraftanschluss

Nennstrom: 32 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 32 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (max.): 4 mm²

Steckrichtung: Waagerecht zur Leiterplatte

Kontaktmaterial: Zinn

Herstellerfarbe: Schwarz

Herst.-Teilenr.: 1135307

Inhalt: 40 St.

Höhe: 15.4 mm

Gehäusefarbe: Schwarz

Bemessungsspannung: 400 V

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Phoenix Contact 1016011 Leiterplattenklemme 16 mm² Polzahl 1 Grün 50 St.

Bestell-Nr.:3561622

Lieferung Di., 24. Nov.

121 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

76 A

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017505 Leiterplattenklemme 4 mm² Polzahl 4 Grün 50 St.

Bestell-Nr.:3561603

Lieferung Di., 24. Nov.

141 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact 1017509 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St. Carton

Bestell-Nr.:3561645

Lieferung Fr., 27. Nov.

Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1009839 Leiterplattenklemme Schwarz 1000 St.

Bestell-Nr.:3561682

Nicht verfügbar

Conrad Electronic

7.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 413.95^*

Phoenix Contact 1017491 Leiterplattenklemme 4 mm² Polzahl 2 Grün 50 St.

Bestell-Nr.:3561824

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Phoenix Contact 1017494 Leiterplattenklemme 2.5 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:3561845

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact 1017496 Leiterplattenklemme 2.5 mm² Polzahl 7 Grün 50 St. Carton

Bestell-Nr.:3561857

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Phoenix Contact 1017497 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St.

Bestell-Nr.:3561860

Nicht verfügbar

Conrad Electronic

Schraubklemme

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1017498 Leiterplattenklemme 4 mm² Polzahl 9 Grün 50 St.

Bestell-Nr.:3561590

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

Phoenix Contact 1017499 Leiterplattenklemme 4 mm² Polzahl 10 Grün 50 St. Carton

Bestell-Nr.:3561851

Nicht verfügbar

Conrad Electronic

Schraubklemme

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3564373 Phoenix Contact 1135307 Leiterplattenklemme 4 mm² Polzahl 12 Schwarz 40 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564373 Phoenix Contact 1135307 Leiterplattenklemme 4 mm² Polzahl 12 Schwarz 40 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 32 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 4 mm², Anzahl der Potenziale: 12, Anzahl der Reihen: 1, Polzahl pro Reihe: 12, Artikelfamilie: SPT 2,5/..-H-THR, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
